পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: সিকেএস সিরিজ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসি
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-10 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
CKS টু ওয়ে ওয়েজ ওভাররানিং ক্লাচ প্রিন্টিং ব্রাশ মেশিনারির জন্য |
উপাদান: |
GCR 15 বিয়ারিং স্টিল |
টাইপ: |
দুই উপায় bearings |
ফ্ল্যাঞ্জের আকার: |
70-160 মিমি |
টর্ক (Nm): |
20-300 Nm |
ওজন (কেজি): |
107 |
বোরের আকার (মিমি): |
10-45 |
নাম: |
CKS টু ওয়ে ওয়েজ ওভাররানিং ক্লাচ প্রিন্টিং ব্রাশ মেশিনারির জন্য |
উপাদান: |
GCR 15 বিয়ারিং স্টিল |
টাইপ: |
দুই উপায় bearings |
ফ্ল্যাঞ্জের আকার: |
70-160 মিমি |
টর্ক (Nm): |
20-300 Nm |
ওজন (কেজি): |
107 |
বোরের আকার (মিমি): |
10-45 |

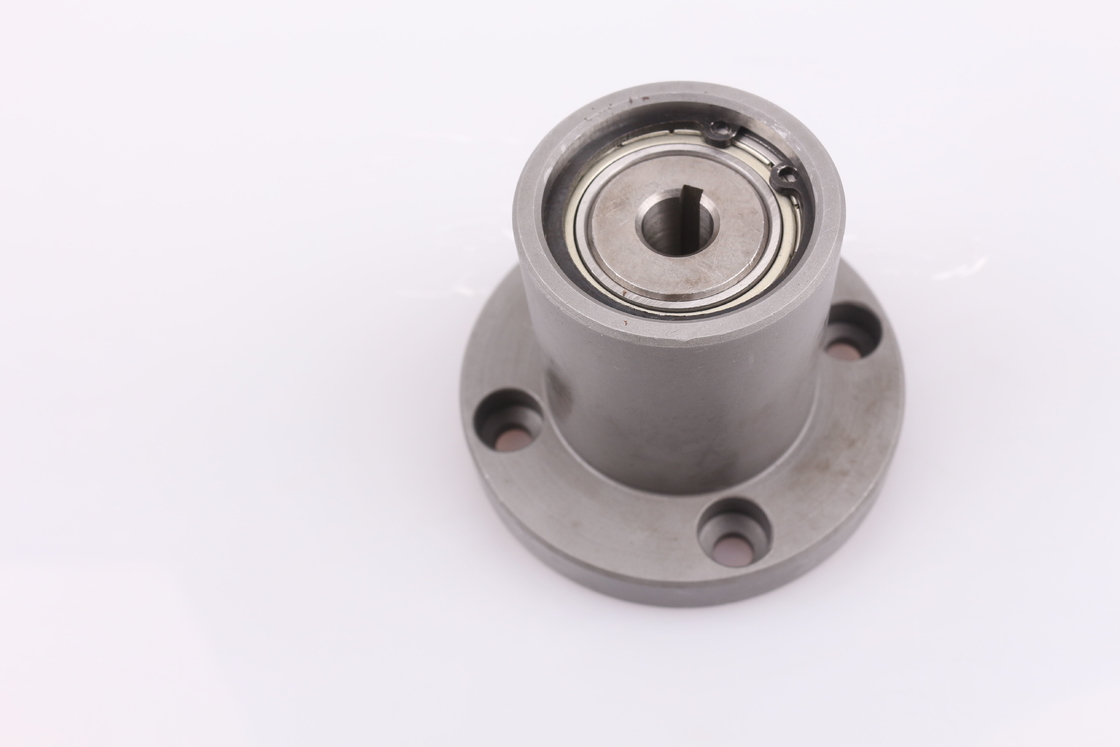

CKS টু ওয়ে ওয়েজ ওভাররানিং ক্লাচ প্রিন্টিং ব্রাশ মেশিনারির জন্য
উত্পাদন ভূমিকা
CKS হল টু ওয়ে SPRAG TYPE ওভাররনিং ক্লাচ;
ব্যাকস্টপ অ্যাপ্লিকেশন হিসাবে কাজ করা;
সাধারণত প্রিন্টিং মেশিন, প্যাকিং মেশিন, উত্তোলন মেশিন, পরিবহন যন্ত্রপাতি উত্তোলন ইত্যাদিতে ব্যবহৃত হয়।
CKS ধরনের দ্বি-মুখী ওয়েজ ওভাররানিং ক্লাচের এক প্রান্তে একটি শ্যাফ্ট ছিদ্র থাকে যা ড্রাইভিং শ্যাফ্টের সাথে সংযুক্ত থাকে এবং অন্য প্রান্তে চালিত শ্যাফ্টের সাথে সংযুক্ত একটি শ্যাফ্ট গর্ত থাকে।যখন বাইরের রিং সরে না এবং ড্রাইভিং শ্যাফ্ট ঘড়ির কাঁটার দিকে বা ঘড়ির কাঁটার বিপরীত দিকে ঘোরে, চালিত শ্যাফ্টটিও সিঙ্ক্রোনাসভাবে ঘোরে।যখন চালিত খাদটি বাহ্যিক টর্ক দ্বারা প্রভাবিত হয়, তখন এটি ঘড়ির কাঁটার দিকে বা ঘড়ির কাঁটার বিপরীত দিকে ঘোরাতে পারে না।এটি প্রায়শই বল স্ক্রু জোড়া বা অন্যান্য উপাদানের সাথে মিলিত হয়, একটি বিরোধী বিপরীত প্রক্রিয়া হিসাবে, এবং পজিশনিং, ট্রান্সমিটিং টর্ক বা কাটিয়া টর্ক হিসাবে একা ব্যবহার করা যেতে পারে।এটি মুদ্রণ যন্ত্রপাতি, প্যাকেজিং যন্ত্রপাতি, উত্তোলন এবং পরিবহন যন্ত্রপাতি, বিভিন্ন অ-মানক সরঞ্জাম এবং পরীক্ষার বেঞ্চের যান্ত্রিক সংক্রমণে ব্যবহৃত হয়
পণ্যের পরামিতি
| মডেল | ক্লাচ সাইজ | ফ্ল্যাঞ্জের আকার |
টর্ক ক্ষমতা |
||||||||||
| d | ডি | টি | গ | b1 | t1 | D1 | D2 | D3 | এইচ | জ | d1 | (Nm) | |
| CKS70(42)X58-10 | 10 | 32 | 51 | 20 | 3 | 1.4 | 70 | 55 | 42 | 58 | 11 | 6.5 | 20 |
| CKS75(45)X58-10 | 10 | 35 | 52 | 20 | 3 | 1.4 | 75 | 60 | 45 | 58 | 11 | 6.5 | 20 |
| CKS75(45)X58-12 | 12 | 35 | 51 | 20 | 4 | 1.8 | 75 | 60 | 45 | 58 | 11 | 6.5 | 20 |
| CKS75(45)X58-15 | 15 | 35 | 51 | 20 | 3 | 1.4 | 75 | 60 | 45 | 58 | 11 | 6.5 | 20 |
| CKS95(57)X78-17 | 17 | 47 | 70 | 27 | 5 | 2.3 | 95 | 75 | 57 | 78 | 13 | 8.5 | 50 |
| CKS105(62)X78-20 | 20 | 52 | 70 | 27 | 6 | 2.8 | 105 | 84 | 62 | 78 | 16 | 10.5 | 100 |
| CKS115(74)X78-20 | 20 | 62 | 70 | 27 | 6 | 3.3 | 115 | 95 | 74 | 78 | 16 | 10.5 | 100 |
| CKS115(74)X78-25 | 25 | 62 | 80 | 32 | 8 | 3.3 | 115 | 95 | 74 | ৮৮ | 16 | 10.5 | 120 |
| CKS125(84)X100- 30 | 30 | 72 | 90 | 37 | 8 | 3.3 | 125 | 105 | 84 | 100 | 16 | 10.5 | 150 |
| CKS132(88)X100-30 | 30 | 75 | 90 | 35 | 8 | 3.3 | 132 | 110 | 84 | 100 | 16 | 10.5 | 150 |
| CKS145(94)X110-35 | 35 | 80 | 100 | 40 | 10 | 3.3 | 145 | 120 | 94 | 110 | 20 | 13 | 200 |
| CKS155(102)X110-40 | 40 | 85 | 100 | 40 | 12 | 3.3 | 155 | 128 | 102 | 110 | 20 | 13 | 250 |
| CKS160(108)X120-45 | 45 | 90 | 110 | 45 | 14 | 3.8 | 160 | 134 | 108 | 120 | 20 | 13 | 300 |
