পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: CKZ-B সিরিজ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসি
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-10 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
বালতি লিফটের জন্য CKZ-B ওয়ান ডিরেকশন ক্লাচ |
উপাদান: |
GCR 15 বিয়ারিং স্টিল |
টাইপ: |
এক উপায় বিয়ারিং |
পুরুত্ব (মিমি): |
106-190 |
টর্ক (Nm): |
404-1830 |
ওজন (কেজি): |
3.98-11.42 |
বোরের আকার (মিমি): |
110-180 |
ওয়ারেন্টি: |
1 ২ মাস |
নাম: |
বালতি লিফটের জন্য CKZ-B ওয়ান ডিরেকশন ক্লাচ |
উপাদান: |
GCR 15 বিয়ারিং স্টিল |
টাইপ: |
এক উপায় বিয়ারিং |
পুরুত্ব (মিমি): |
106-190 |
টর্ক (Nm): |
404-1830 |
ওজন (কেজি): |
3.98-11.42 |
বোরের আকার (মিমি): |
110-180 |
ওয়ারেন্টি: |
1 ২ মাস |

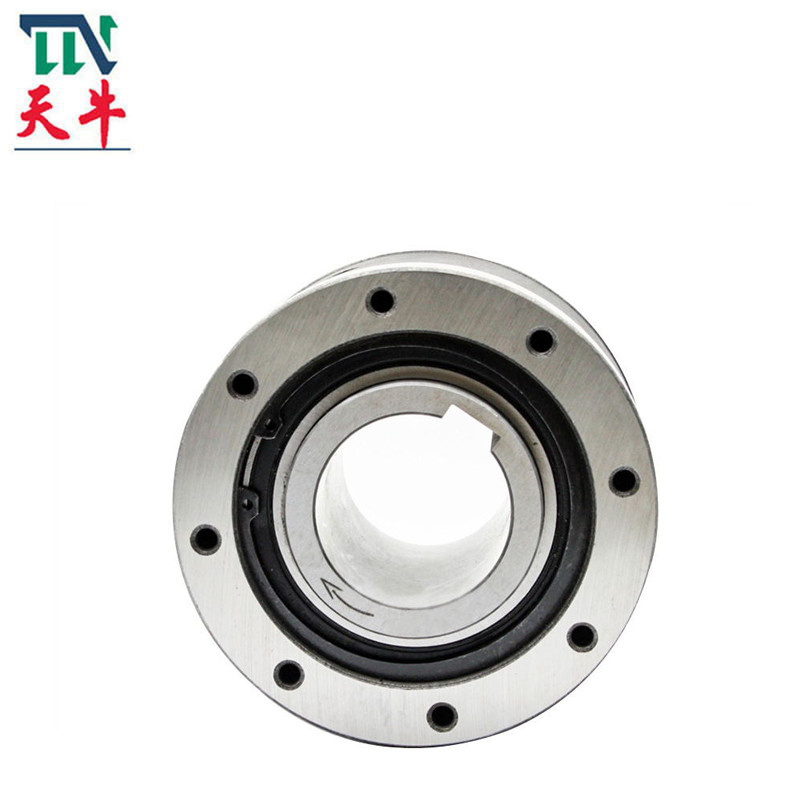

বালতি লিফটের জন্য CKZ-B ওয়ান ডিরেকশন ক্লাচ
উত্পাদন ভূমিকা
CK-B সিরিজ হল একটি ওয়েজ টাইপ ওয়ান-ওয়ে ক্লাচ, যার বাইরের রিং এর উভয় প্রান্তে বিয়ারিং সাপোর্ট ছাড়াই কী গ্রুভ থাকে।রেডিয়াল মাত্রা মান ভারবহন মাত্রা হিসাবে একই.যখন ব্যবহার করা হয়, তখন অক্ষীয় এবং রেডিয়াল লোড সহ্য করার জন্য এটি বিয়ারিংগুলির সাথে ইনস্টল করা প্রয়োজন।কারখানায় গ্রীস যোগ করা হয়েছে।
স্ট্যান্ডার্ড ইনস্টলেশন পদ্ধতি হল যে CK-B মডেলটি বিয়ারিং-এর সাথে সমন্বিতভাবে পাশাপাশি থাকে এবং একই সহনশীলতার প্রয়োজন হয়।ভিতরের রিং এবং খাদ চাবি দ্বারা সংযুক্ত করা হয়.বাইরের রিংটিতে h7 এর একটি মাত্রিক সহনশীলতা রয়েছে এবং এটি H7 এর সহনশীলতার সাথে মেশিনের প্রাচীরের সাথে মিলে গেছে।বাইরের রিংটির উভয় পাশের শেষ মুখের কীগুলি বাইরের রিং এবং মেশিনের প্রাচীরকে টর্ক প্রেরণের জন্য ঠিক করতে ব্যবহৃত হয়।
এই সিরিজটি প্রায়শই প্যাকেজিং, মুদ্রণ, খাদ্য, চিকিৎসা, টেক্সটাইল, রাসায়নিক এবং অন্যান্য যন্ত্রপাতি এবং সরঞ্জামগুলিতে ব্যবহৃত হয়
1.CKZ-Bসিরিজ ক্যাম ক্লাচ উভয় প্রান্তে ঢাল বিয়ারিং দ্বারা সুরক্ষিত, একটি বিশেষ গ্রীস দিয়ে প্যাক করা, এবং ব্যবহারের জন্য প্রস্তুত।অতিরিক্ত লুব্রিকেন্টের প্রয়োজন নেই।
2. ক্লাচের সাথে পুলি, গিয়ার বা স্প্রোকেট সংযুক্ত করার জন্য, বাইরের রেসের ভিতরের পৃষ্ঠ বরাবর হাব (ISOR773 এর f7 সহনশীলতা সহ) ঢোকান এবং ক্লাচের প্রান্তে ট্যাপ করা গর্তে বোল্টগুলি (উচ্চ টান) স্ক্রু করুন।
3. প্রস্তাবিত খাদ সহনশীলতা নীচের বাম দিকে টেবিলে দেখানো হয়েছে।
4. বহিরাগত থ্রাস্ট লোড অন্যান্য ডিভাইস দ্বারা সমর্থিত হওয়া উচিত, ক্যাম ক্লাচ দ্বারা নয়।
5. শ্যাফটে ক্লাচ সুরক্ষিত করতে শুধুমাত্র একটি সমান্তরাল কী ব্যবহার করুন।একটি টেপারড কী ব্যবহার করবেন না।
6. শ্যাফ্টের উপর ক্লাচ মাউন্ট করার সময়, ভিতরের দৌড়ে চাপ প্রয়োগ করুন কিন্তু বাইরের দৌড়ে কখনই নয়।
7. পরিবেষ্টিত তাপমাত্রা পরিসীমা 5° থেকে 40° সে.
8. কী ব্যবহার করা হবে তা ISOR773 অনুযায়ী হওয়া উচিত।(DIN 6885.1)
| টাইপ | নামমাত্র টর্ক [এন.মি] |
ওভাররানিং সীমিত গতি [আর/মিনিট] |
কনট্যুরে মাত্রা [মিমি] | ওজন [কেজি] |
|||||||||||
| বাইরের রেস সাইজ | অভ্যন্তরীণ রেসের আকার | ||||||||||||||
| ভিতরের জাতি |
বাইরের জাতি |
ডি[এইচ৭] | D1[H7] | খ | চ | nM | ই | এইচ | d[H7] | গ | bn×tn | e | |||
| CKZ-B25110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 20 | 25 | 70 | 10×3.3 | 4.5 | 3.98 |
| CKZ-B35130 | 825 | 560 | 250 | 130 | 90 | 85 | 100 | 6-M10 | 15 | 25 | 35 | 87 | 10×3.3 | 4.5 | 7.01 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14×3.8 | 4.5 | ৯.৬৯ |
| CKZ-B50165 | 1830 | 420 | 150 | 165 | 120 | 92 | 145 | 6-M12 | 20 | 25 | 50 | 97 | 14×3.8 | 5 | 12.36 |
| CKZ-B50180 | 2990 | 420 | 150 | 180 | 125 | 106 | 160 | 6-M12 | 20 | 25 | 50 | 108 | 16×3.8 | 5 | 16.51 |
| CKZ-B60200 | 3494 | 350 | 120 | 200 | 150 | 115 | 180 | 6-M12 | 25 | 25 | 60 | 117 | 20×4.9 | 6 | 22.02 |
| CKZ-B70240 | 4920 | 350 | 120 | 240 | 170 | 122 | 210 | 6-M14 | 25 | 30 | 70 | 124 | 22×5.4 | 6 | 34.65 |
| CKZ-B75260 | 5760 | 280 | 100 | 260 | 200 | 130 | 230 | 6-M18 | 25 | 35 | 75 | 138 | 22×5.4 | 8 | 42.38 |
| CKZ-B80300 | 7500 | 280 | 100 | 300 | 230 | 136 | 265 | 6-M18 | 25 | 35 | 80 | 138 | 22×5.4 | 8 | 57.17 |
| CKZ-B25100 | 400 | 750 | 350 | 100 | 75 | 80 | ৮৮ | 6-M8 | 10 | 16 | 25 | 82 | 8×3.3 | 4.5 | 2.62 |
| CKZ-B28105 | 400 | 700 | 300 | 105 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 28 | 70 | 10×3.3 | 4.5 | 2.75 |
| CKZ-B3090 | 350 | 800 | 380 | 90 | 62 | 49 | 75 | 6-M6 | 10 | 15 | 30 | 50 | 8×2.0 | 4 | ৪.৮৬ |
| CKZ-B3290 | 380 | 800 | 380 | 90 | 65 | 60 | 80 | 8-M6 | 10 | 16 | 32 | 60 | 10×3.7 | 4 | 4.32 |
| CKZ-B30110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 30 | 70 | 10×3.3 | 4.5 | 3.91 |
| CKZ-B32125 | 1021 | 560 | 250 | 125 | 95 | 90 | 110 | 8-M8 | 15 | 12 | 32 | 92 | 10×3.3 | 4.5 | ৬.৫৩ |
| CKZ-B35115 | 800 | 700 | 300 | 115 | 72 | 78 | 95 | 6-Φ11 | 15 | 35 | 78 | 10×3.3 | 4.5 | 4.63 | |
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12×3.3 | 4.5 | 5.60 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3.8 | 6 | 17.5 | |
| CKZ-B55155 | 1735 | 490 | 200 | 155 | 125 | 100 | 140 | 8-M8 | 20 | 20 | 55 | 102 | 16×4.3 | 5 | 10.96 |
| CKZ-B55175 | 1800 | 420 | 150 | 175 | 110 | 79 | 155 | 6-M10 | 20 | 15 | 55 | 87 | 16×4.3 | 5 | 14.92 |
| CKZ-B60180 | 3100 | 420 | 150 | 180 | 140 | 124 | 158 | 8-M10 | 25 | 20 | 60 | 128 | 18×4.4 | 6 | 17.25 |
| CKZ-B65180 | 3100 | 420 | 150 | 180 | 140 | 122 | 158 | 8-M10 | 25 | 20 | 65 | 124 | 18×4.4 | 6 | 16.68 |
| CKZ-B80160 | 1830 | 420 | 150 | 180 | 130 | 100 | 145 | 6-M8 | 25 | 20 | 80 | 112 | 22×5.4 | 6 |
11.42 |
