পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: MDEU সিরিজ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসি
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-10 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
কম গতির সাথে MDEU রোলার টাইপ ওয়ান ওয়ে ক্লাচ |
উপাদান: |
GCR 15 বিয়ারিং স্টিল |
Max. সর্বোচ্চ Overrunning (r/min) ওভাররানিং (r/min): |
600-200 |
টর্ক (Nm): |
70-230 |
ওজন (কেজি): |
0.52-9.7 |
বোরের আকার (মিমি): |
15-80 |
নাম: |
কম গতির সাথে MDEU রোলার টাইপ ওয়ান ওয়ে ক্লাচ |
উপাদান: |
GCR 15 বিয়ারিং স্টিল |
Max. সর্বোচ্চ Overrunning (r/min) ওভাররানিং (r/min): |
600-200 |
টর্ক (Nm): |
70-230 |
ওজন (কেজি): |
0.52-9.7 |
বোরের আকার (মিমি): |
15-80 |

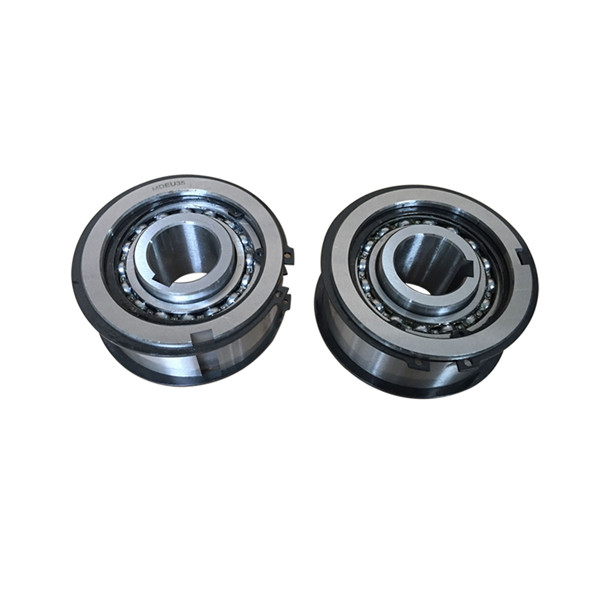

কম গতির সাথে MDEU রোলার টাইপ ওয়ান ওয়ে ক্লাচ
উত্পাদন ভূমিকা
ক্যাম ক্লাচগুলি হল নির্ভুল ডিভাইস যা ঘূর্ণনের এক দিকে টর্ক প্রেরণ করতে ক্যামের ওয়েজিং অ্যাকশনের মাধ্যমে ভিতরের এবং বাইরের রেসগুলিকে লক করে;এবং বিপরীত দিকে overrun.এই ইউনিটগুলিকে তাদের প্রয়োগের উপর নির্ভর করে প্রায়শই ফ্রিহুইল, স্প্র্যাগস, ওভাররানিং, ব্যাকস্টপ বা একমুখী ক্লাচ হিসাবে উল্লেখ করা হয়।
MDEU সিরিজ ক্লাচ ইউরোপীয় শৈলী মডেল.ক্যাম এবং রোলার নির্মাণের কারণে বিয়ারিং অপ্রয়োজনীয়।বাইরের দৌড়ে স্পিরোলক্স ব্যবহার করে স্প্রোকেট, পুলি বা গিয়ারের জন্য সহজ ইনস্টলেশন।এটি স্প্রোকেট, কপিকল বা গিয়ারের জন্য ফ্ল্যাঞ্জ তৈরি করতে বাদ দিতে সক্ষম করে, মাঝারি শুল্ক অ্যাপ্লিকেশনের জন্য আদর্শ।
একমুখী ক্লাচগুলি দক্ষ যান্ত্রিক ডিভাইস যা অক্ষীয় ঘূর্ণন দিক এবং ঘূর্ণনের গতির পার্থক্যকে বিপরীত ঘূর্ণন রোধ করতে এবং নিরাপত্তা নিশ্চিত করতে ব্যবহার করে।আরও নির্ভরযোগ্য ইউনি-ডিরেকশনাল ক্লাচ তৈরি করার জন্য, প্রকৌশলীরা সাধারণ প্রপ টাইপ থেকে র্যাচেট টাইপ এবং রোলার টাইপ পর্যন্ত ক্লাচ তৈরি এবং উন্নত করতে বহু বছর অতিবাহিত করেছেন এবং তারপরে ক্যাম ক্লাচ পর্যন্ত পরিণত হয়েছে, যা মূলধারায় পরিণত হয়েছে।
| আইটেম | MDEU25 |
| উপাদান | GCr15 |
| বোর দিয়া। | 25 মিমি |
| বাইরের দিয়া। | 40 মিমি |
| প্রস্থ | 42 মিমি |
| টর্ক ক্ষমতা | 230 Nm |
| ওজন | 1.1 কেজি |
| প্যাকেজ | শক্ত কাগজের বাক্স, কাঠের বাক্স বা আপনার প্রয়োজনীয়তা হিসাবে |
পণ্যের পরামিতি
মডেল |
টর্ক ক্ষমতা (N@m) |
সর্বোচ্চ overrunning (আর/মিনিট) অভ্যন্তরীণ জাতি |
সর্বোচ্চ ইনডেক্সিং (চক্র/মিনিট) |
সর্বোচ্চ রেডিয়াল লোড যখন overrunning (N) |
বিরক্ত আকার (H7) |
অভ্যন্তরীণ জাতি কীওয়ে |
ক |
খ (h7) |
গ |
ডি |
ই |
চ |
জি |
এইচ |
আমি |
বাইরের জাতি কীওয়ে |
ওজন ( কেজি ) |
| MDEU15 | 70 | 600 | 100 | 610 | 15 | 5x2.3 | 39 | 55 | 37 | 25 | 42 | 1 | 30 | 3.5 | 0.8 | 5x3 | 0.52 |
| MDEU20 | 150 | 500 | 100 | 910 | 20 | 6x2.8 | 42 | 68 | 40 | 32 | 52 | 1 | 33 | 3.5 | 0.8 | 6x3.5 | 0.88 |
| MDEU25 | 230 | 450 | 100 | 1060 | 25 | 8x3.3 | 42 | 80 | 40 | 40 | 65 | 1 | 33 | 3.5 | 0.8 | 8x4 | 1.1 |
| MDEU30 | 390 | 400 | 100 | 1400 | 30 | 8x3.3 | 50 | 90 | 48 | 45 | 72 | 1 | 36 | 6 | 1 | 8x4 | 1.7 |
| MDEU35 | 460 | 350 | 100 | 1500 | 35 | 10x3.3 | 50 | 100 | 48 | 50 | 80 | 1 | 36 | 6 | 1 | 10x5 | 2.1 |
| MDEU40 | 530 | 350 | 100 | 1580 | 40 | 12x3.3 | 50 | 110 | 48 | 55 | 78 | 1 | 36 | 6 | 1 | 12x5 | 2.7 |
| MDEU45 | 690 | 300 | 100 | 1770 | 45 | 14x3.8 | 50 | 120 | 48 | 65 | ৮৮ | 1 | 36 | 6 | 1 | 14x5.5 | 3.2 |
| MDEU50 | 870 | 300 | 100 | 1880 | 50 | 14x3.8 | 50 | 130 | 48 | 70 | 95 | 1 | 36 | 6 | 1 | 14x5.5 | 3.8 |
| MDEU55 | 1100 | 250 | 100 | 2850 | 55 | 16x4.3 | 60 | 140 | 58 | 80 | 105 | 1 | 46 | 6 | 1.5 | 16x6 | 5.3 |
| MDEU60 | 1500 | 250 | 100 | 3060 | 60 | 18x4.4 | 60 | 150 | 58 | 90 | 115 | 1 | 46 | 6 | 1.5 | 18x7 | 6.1 |
| MDEU70 | 1900 | 200 | 100 | 3470 | 70 | 20x4.9 | 60 | 170 | 58 | 100 | 125 | 1 | 46 | 6 | 1.5 | 20x7.5 | ৭.৯ |
| MDEU80 | 2300 | 200 | 100 | 3600 | 80 | 22x5.4 | 60 | 190 | 58 | 110 | 140 | 1 | 46 | 6 | 1.5 | 22x9 | ৯.৭ |
মাউন্টিং উদাহরণ:
