পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: বিবি সিরিজ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসিএস
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-10 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
বিবি ওয়ান ওয়ে ফ্রিহুইল বিয়ারিং ক্লাচ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
টাইপ: |
ওয়ান ওয়ে বিয়ারিং |
অতিমাত্রায় গতি: |
3600-1800 |
টর্ক (Nm): |
29-260 Nm |
জলোচ্ছাস আকার: |
32.6-71 মিমি |
ওজন (কেজি): |
50-400 |
নাম: |
বিবি ওয়ান ওয়ে ফ্রিহুইল বিয়ারিং ক্লাচ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
টাইপ: |
ওয়ান ওয়ে বিয়ারিং |
অতিমাত্রায় গতি: |
3600-1800 |
টর্ক (Nm): |
29-260 Nm |
জলোচ্ছাস আকার: |
32.6-71 মিমি |
ওজন (কেজি): |
50-400 |

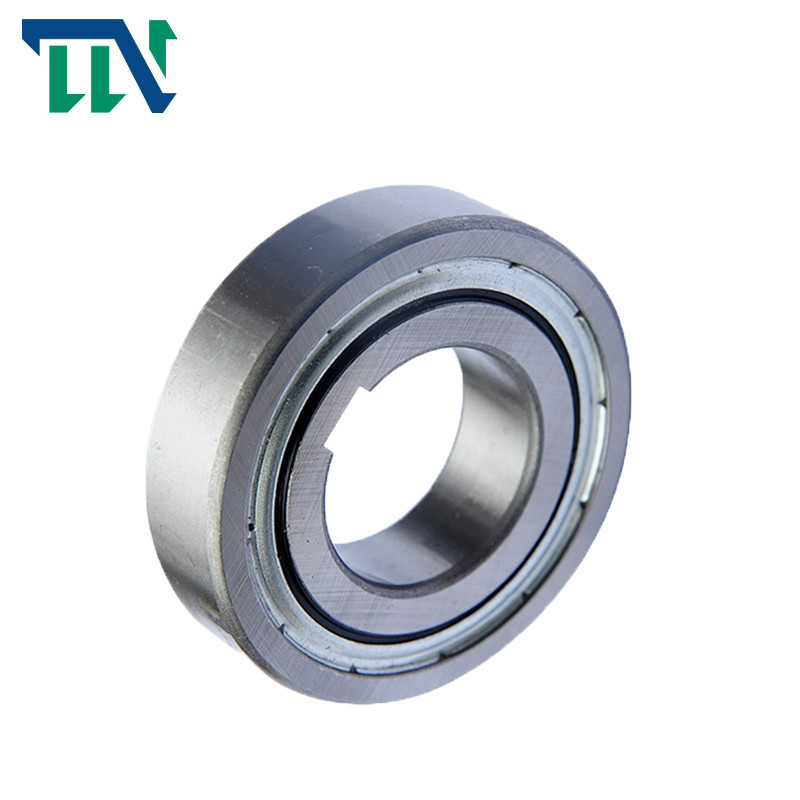

ফ্রিহুইল ক্লাচ BB15 BB17 ওয়ান ওয়ে ক্যাম ক্লাচ বিয়ারিং স্প্র্যাগ ব্যাকস্টপ
উত্পাদন ভূমিকা
1.BB-1K-K এবং BB-2GD 1K-K ওয়ান ওয়ে ফ্রিহুইল বিয়ারিং ক্লাচ সিরিজের অভ্যন্তরীণ রেসে একটি কীওয়ে রয়েছে।কীওয়ে, সাইজ 25 ব্যতীত DIN 6885-এ তৈরি করা হয়। 3, BB40-1K-K এবং BB40-2GD 1K-K DIN 6885-এ তৈরি করা হয়।
2.BB সিরিজ ওয়ান ওয়ে ফ্রিহুইল বিয়ারিং ক্লাচ প্রেস ফিট ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে।
3.সর্বোচ্চ বিয়ারিং পাওয়ার জন্য খাদের সঠিক হস্তক্ষেপের মাত্রা এবং হাউজিং অবশ্যই বজায় রাখতে হবে
এবং ক্লাচ কর্মক্ষমতা।
4.BB-2K-K সিরিজের অভ্যন্তরীণ এবং বাইরের উভয় ক্ষেত্রেই একটি মূল পথ রয়েছে।
"-K" মানে ক্যাম ক্লাচের সাথে একসাথে পাঠানো চাবি।
5. প্রতিটি সিরিজের জন্য খাদ এবং আবাসনের সহনশীলতার জন্য পরবর্তী পৃষ্ঠায় টেবিলটি পড়ুন।
6. BB, BB-1K এবং BB-2K ক্লাচ, ভারবহন সমর্থিত এবং গ্রীস সহ সরবরাহ করা ধুলো সীল সুরক্ষা আছে
0.25 মিমি এবং তার বেশি কণার বিরুদ্ধে, যেখানে BB-2GD এবং BB-2GD-1K ক্লাচ, স্ট্যান্ডার্ডের চেয়ে 5 মিমি চওড়া
BB সিরিজ, কোন ধুলোর বিরুদ্ধে কার্যকর সুরক্ষার জন্য বিশেষ ঠোঁট সীল আছে.
7. অভ্যন্তরীণ রেসের তীরটি অভ্যন্তরীণ জাতিকে আকর্ষক করার দিকটি দেখায়।
8. ক্লাচ ইনস্টল করতে, পুরো মুখের উপর সমান চাপ প্রয়োগ করতে উপযুক্ত ব্যাসের একটি প্রেস টুল ব্যবহার করুন
অভ্যন্তরীণ এবং বাইরের জাতি।
9. ক্লাচে হাতুড়ি বা অন্য শক লাগাবেন না।
10. প্রেস ফিটিং ইনস্টলেশনের জন্য প্রয়োজনীয় চাপ সহ্য করার জন্য হাউজিংয়ের যথেষ্ট শক্তি আছে তা নিশ্চিত করুন
ক্লাচ এর
11. অপারেটিং তাপমাত্রা পরিসীমা: –30°C থেকে +100°C (এই পরিসরের বেশি তাপমাত্রার জন্য আমাদের সাথে পরামর্শ করুন)।
পণ্যের পরামিতি
মাত্রা এবং ক্ষমতা:
| মডেল | টর্ক ক্ষমতা |
সর্বোচ্চওভাররানিং | টেনে আনুন টর্ক (N·m) | ক | খ |
গ |
ডি | r |
ওজন (N) | ভারবহন লোড | ||||||
|
অভ্যন্তরীণ জাতি |
বাইরের জাতি | বিবি BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
বিবি BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
বিবি BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
বিবি BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
ক্র | কর | |||||
| N·m | r/মিনিট | r/মিনিট | এন | এন | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0.010 | 0.040 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 50 | 70 | 5950 | ৩২৩০ |
| BB17 | 43 | 3500 | 1900 | 0.010 | 0.050 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0.014 | 0.055 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1.0 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0.017 | 0.055 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1.0 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | ০.০৩০ | 0.058 | 16 | 21 | 62 | 30 | 56.6 | 55.60 | 1.0 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0.034 | 0.060 | 17 | 22 | 72 | 35 | 64.0 | 64.60 | 1.1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0.040 | 0.080 | 22 | 27 | 80 | 40 | 71.0 | 71.60 | 1.1 | 400 | 600 | 14500 | 11700 |
বিঃদ্রঃ:"1K" এবং "2K" উভয়ের জন্য অভ্যন্তরীণ রেসে চিহ্নিত মডেল নম্বরটি শুধুমাত্র "K"।(উদাহরণ: উভয়ের জন্য "BB25-K" চিহ্ন
BB25-1K এবং BB25-2K)
খাদ এবং হাউজিং জন্য সহনশীলতা:
| মডেল | খাদ দিয়া। | হাউজিং দিয়া। | |
| BB15 | BB15-2GD | 15+0.023+0.012 | 35-0.012-0.028 |
| BB17 | BB17-2GD | 17+0.023+0.012 | 40-0.012-0.028 |
| BB20 | BB20-2GD | 20+0.028+0.015 | 47-0.012-0.028 |
| BB25 | BB25-2GD | 25+0.028+0.015 | 52-0.014-0.033 |
| BB30 | BB30-2GD | 30+0.028+0.015 | ৬২–০.০১৪–০.০৩৩ |
| BB35 | BB35-2GD | ৩৫+০.০৩৩+০.০১৭ | 72-0.014-0.033 |
| BB40 | BB40-2GD | 40+0.033+0.017 | 80-0.014-0.033 |
|
মডেল |
খাদ দিয়া। | হাউজিং দিয়া। | |
| BB15-1K-K | BB15-2GD 1K-K | 15-0.008-0.028 | 35-0.012-0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 17-0.008-0.028 | 40-0.012-0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20-0.010-0.031 | 47-0.012-0.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25-0.010-0.031 | 52-0.014-0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30-0.010-0.031 | ৬২–০.০১৪–০.০৩৩ |
| BB35-1K-K | BB35-2GD 1K-K | 35-0.012-0.037 | 72-0.014-0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40-0.012-0.037 | 80-0.014-0.033 |
| মডেল | খাদ দিয়া। | হাউজিং দিয়া। |
| BB15-2K-K | 15-0.008-0.028 | 35-0.018-0.002 |
| BB17-2K-K | 17-0.008-0.028 | 40-0.018-0.002 |
| BB20-2K-K | 20-0.010-0.031 | 47-0.022-0.003 |
| BB25-2K-K | 25-0.010-0.031 | 52-0.022-0.003 |
| BB30-2K-K | 30-0.010-0.031 | ৬২–০.০২২–০.০০৩ |
| BB35-2K-K | 35-0.012-0.037 | 72-0.025-0.006 |
| BB40-2K-K | 40-0.012-0.037 | 80-0.025-0.006 |
কীওয়ে এবং কীগুলির মাত্রা:
| মডেল | b2js10 | t1 | t2 | b1js9 | t | অভ্যন্তরীণ জাতি চাবি b×h×দৈর্ঘ্য |
বাইরের জাতি চাবি b'× h' × দৈর্ঘ্য |
|
| BB15-1K-K | BB15-2GD— 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB15-2K-K | - | 2.0 | 0.6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD— 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB17-2K-K | - | 2.0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD— 1K-K | 6.0 | 2.5 | 1.6 | - | - | - | - |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD— 1K-K | ৮.০ | 3.6 | 1.5 | - | - | - | - |
| BB25-2K-K | - | 6.0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD— 1K-K | ৮.০ | 3.1 | 2.0 | - | - | - | - |
| BB30-2K-K | - | 6.0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD— 1K-K | 10.0 | 3.7 | 2.4 | - | - | - | - |
| BB35-2K-K | - | ৮.০ | 2.5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD— 1K-K | 12.0 | 5.0 | 3.3 | - | - | - | - |
| BB40-2K-K | - | 10.0 | 3 | 12x8x22 |
10x6x22 |
|||
