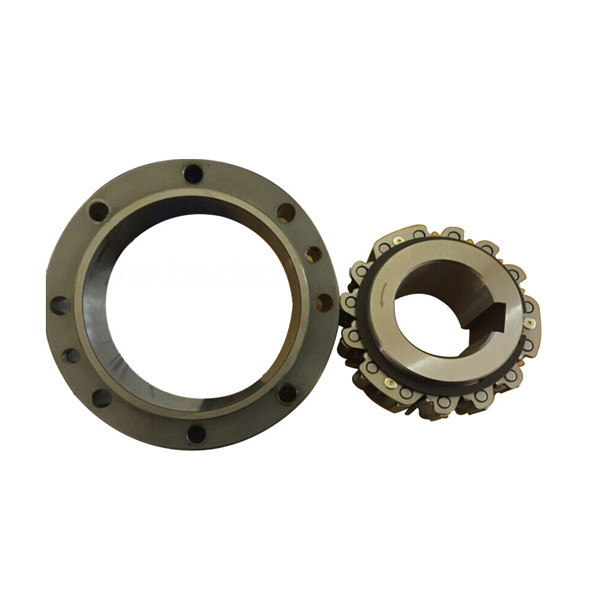

ওভাররানিং ক্লাচ BR240 BR220 BR190 ক্যাম ব্যাকস্টপ
উত্পাদন ভূমিকা
BR সিরিজের প্যাকেজ টাইপ ক্যাম ক্লাচ ব্যবহার করা
পূর্ববর্তী প্রকারের মতো, প্যাকেজ টাইপ ক্যাম ক্লাচ একটি বল বিয়ারিং ক্যাসেটে ডিজাইন করা হয়েছে যা একটি টর্ক আর্ম এবং/অথবা দ্রুত এবং সহজে সংযোগ স্থাপন করে।প্যাকেজ টাইপ ক্যাম ক্লাচ গ্রীস lubricated হয়.
ইনস্টলেশন এবং ব্যবহার
1. আমরা ক্যাম ক্লাচ ইনস্টলেশনের জন্য h6 বা h7 এর শ্যাফ্ট সহনশীলতা ব্যবহার করার পরামর্শ দিই।
2. একটি ISO R773 (DIN 6885.1) সমান্তরাল কী ব্যবহার করুন।নিশ্চিত করুন যে চাবিটি কীওয়েতে সরে না যায়।একটি আলগা কী ক্যাম ক্লাচকে ক্ষতিগ্রস্ত করবে।
3. একটি শ্যাফ্টের উপর ক্যাম ক্লাচ ইনস্টল করার সময়, অনুগ্রহ করে নীচে বর্ণিত পদ্ধতি অনুসরণ করুন।স্টিলের হাতুড়ি দিয়ে ক্লাচকে কখনও আঘাত করবেন না বা অপ্রয়োজনীয় প্রভাব লোড প্রয়োগ করবেন না।
1) রেসের পরিধির চারপাশে ঘুরতে থাকা একটি নরম হাতুড়ি দিয়ে ভিতরের রেসটিকে হালকাভাবে আলতো চাপুন যাতে ক্যাম ক্লাচটি শ্যাফ্টের শেষের দিকে ধীরে ধীরে এবং সমানভাবে চলে যায়।নিশ্চিত করুন যে বাইরের জাতি বিচ্ছিন্ন হয়ে না যায়।
2) ঘূর্ণনের ক্যাম ক্লাচ দিকটি যাচাই করুন।অভ্যন্তরীণ রেসের তীরটি মুক্ত দৌড় (ক্যাম বিচ্ছিন্ন) দিক দেখায়।নিশ্চিত করুন যে ক্যাম এনগেজমেন্টের দিকটি উদ্দেশ্যযুক্ত অ্যাপ্লিকেশনের সাথে মেলে।
3) ক্যাম ক্লাচ শ্যাফ্টের উপর নড়াচড়া করতে পারে না তা নিশ্চিত করতে শেষ প্লেটটিকে নিরাপদে শক্ত করুন।
4) অভ্যন্তরীণ রেসের উপরে একটি শেষ প্লেট রাখুন এবং ডানদিকের চিত্রে দেখানো হিসাবে ক্যাম ক্লাচটিকে শ্যাফটের উপর টানতে মাউন্টিং বোল্ট ব্যবহার করুন।
4. আপনি যদি টর্ক আর্ম ব্যবহার করেন, তাহলে নিশ্চিত করুন যে টর্ক আর্ম মাউন্ট করার জন্য ব্যবহৃত বোল্টগুলির প্রসার্য শক্তি 10.9 বা তার বেশি, এবং সেগুলিকে সুরক্ষিতভাবে শক্ত করুন৷
5. টর্ক আর্ম এবং টর্ক আর্ম স্টপারের মধ্যে একটি 2 মিমি ক্লিয়ারেন্স সেট করুন।যদি টর্ক আর্মটি কঠোরভাবে মাউন্ট করা হয় তবে এটি ক্যাম ক্লাচে একটি লোড প্রয়োগ করবে যা শেষ পর্যন্ত এটিকে ক্ষতি করতে পারে।
6. কিছু এক্সহস্ট ফ্যান অক্জিলিয়ারী ড্রাইভ সিস্টেম অ্যাপ্লিকেশনগুলিতে সম্মুখীন হওয়ার মতো শ্যাফ্টটি তাপীয় প্রসারণ থেকে দীর্ঘায়িত হওয়ার সম্ভাবনা থাকলে একটি উপযুক্ত কাপলিং ইনস্টল করুন।
7. থ্রাস্ট লোডের সম্মুখীন হলে, একটি থ্রাস্ট বিয়ারিং ইনস্টল করুন যা সেই থ্রাস্ট লোডগুলিকে ক্যাম ক্লাচে স্থানান্তর করা থেকে বাধা দেবে।
8. ক্যাম ক্লাচ চালানের আগে গ্রীস দিয়ে প্রি-প্যাক করা হয় এবং ইনস্টলেশন ও অপারেশনের জন্য প্রস্তুত।তৈলাক্তকরণ নির্দেশিকাগুলির জন্য পৃষ্ঠা 80 পড়ুন।
পণ্যের পরামিতি
| মডেল | জলোচ্ছাস আকার | ক | খ | গ (h7) |
ডি (h7) |
ই | চ | পর্বত গুহা |
পুলঅফ গর্ত |
H মিনিট | আমি | জে | কে | এল | Mmax | |||
| দিয়া।(H7) |
চাবি উপায় |
চেম্ফার ও |
পিসিডি | না।-দিয়া। | নং - আকার | |||||||||||||
| জি | QR | ST | ||||||||||||||||
| BR20 | 20 | 6x2.8 | 0.5 | 35 | 35 | 90 | 66 | 40.7 | 40.7 | 78 | 6-6.6 | 2-M6 | 53 | 0 | 0 | 5 | 5 | 4.0 |
| BR25 | 25 | 8x3.3 | 0.5 | 35 | 35 | 95 | 70 | 44.7 | 44.7 | 82 | 6-6.6 | 2-M6 | 58 | 0 | 0 | 5 | 5 | 4.0 |
| BR30 | 30 | 8x3.3 | 1.0 | 35 | 35 | 100 | 75 | 49.7 | 49.7 | 87 | 6-6.6 | 2-M6 | 64 | 0 | 0 | 5 | 5 | 4.0 |
| BR35 | 35 | 10x3.3 | 1.0 | 35 | 35 | 110 | 80 | 54.7 | 54.7 | 96 | 8-6.6 | 2-M6 | 70 | 0 | 0 | 5 | 5 | 4.0 |
| BR40 | 40 | 12x3.3 | 1.0 | 35 | 35 | 125 | 90 | ৬৪.৭ | ৬৪.৭ | 108 | 8-9.0 | 2-M8 | 81 | 0 | 0 | 5 | 5 | 4.0 |
| বিআর৪৫ | 45 | 14x3.8 | 1.0 | 35 | 35 | 130 | 95 | ৬৯.৭ | ৬৯.৭ | 112 | 8-9.0 | 2-M8 | 86 | 0 | 0 | 5 | 5 | 4.0 |
| BR50 | 50 | 14x3.8 | 1.0 | 40 | 40 | 150 | 110 | ৮৪.৭ | ৮৪.৭ | 132 | 8-9.0 | 2-M8 | 103 | 0 | 0 | 7.5 | 7.5 | 6.5 |
| BR60 | 60 | 18x4.4 | 1.5 | 60 | 50 | 175 | 125 | 80 | 80 | 155 | 8-11.0 | 2-M10 | 110 | 5 | 5 | 7 | 7 | 6.0 |
| BR70 | 70 | 20x4.9 | 1.5 | 60 | 50 | 190 | 140 | 95 | 95 | 165 | 12-11.0 | 2-M10 | 125 | 5 | 5 | 7 | 7 | 6.0 |
| BR80 | 80 | 22x5.4 | 1.5 | 70 | 60 | 210 | 160 | 115 | 115 | 185 | 12-11.0 | 2-M10 | 148 | 5 | 5 | 12 | 12 | 11.0 |
| BR90 | 90 | 25 x5.4 | 1.5 | 80 | 70 | 230 | 180 | 135 | 135 | 206 | 12-13.5 | 2-M12 | 170 | 5 | 5 | 17 | 17 | 16.0 |
| BR100 | 100 | 28x6.4 | 1.5 | 90 | 80 | 270 | 210 | 143 | 143 | 240 | 12-17.5 | 2-M16 | 180 | 5 | 5 | 13.7 | 13.7 | 12.0 |
| BR130 | 130 | 32 x7.4 | 2.0 | 90 | 80 | 310 | 240 | 173 | 173 | 278 | 12-17.5 | 2-M16 | 210 | 5 | 5 | 13.7 | 13.7 | 12.0 |
| BR150 | 150 | 36x8.4 | 2.0 | 90 | 80 | 400 | 310 | 243 | 243 | 360 | 12-17.5 | 2-M16 | 280 | 5 | 5 | 13.7 | 13.7 | 12.0 |
| BR180 | 180 | 45x10.4 | 2.0 | 105 | 80 | 400 | 310 | 290 | 270 | 360 | 12-17.5 | 2-M16 | 280 | 5 | 20 | 11.5 | 15.9 | 14.0 |
| BR190 | 190 | 45x10.4 | 2.0 | 105 | 80 | 420 | 330 | 310 | 286 | 380 | 16-17.5 | 2-M16 | 300 | 5 | 20 | 12.5 | ৮.৯ | 7.5 |
| BR220 | 220 | 50x11.4 | 2.0 | 105 | 80 | 460 | 360 | 340 | 320 | 410 | 18-17.5 | 2-M16 | 330 | 5 | 20 | 12.5 | 10.9 | 9.0 |
| BR240 | 240 | 56x12.4 | 2.0 | 105 | 80 | 490 | 390 | 370 | 350 | 440 | 18-17.5 | 2-M16 | 360 | 5 | 20 | 12.5 | 10.9 | 9.0 |
মডেল |
চেম্ফার |
উ |
অয়েলপ্লাগ পজিশন/ডিয়া। |
ওজন (কেজি) |
Inertial Moment জিডি 2 (kgm2) |
|||
| এন | পৃ | ভি | ডব্লিউ | X×PT-Y | ||||
| BR20 | 1.5 | 1.5 | 30.0 | 17.5 | - | 4×PT-1/16 | 1.3 | 2.25×10-4 |
| BR25 | 1.5 | 1.5 | 30.0 | 17.5 | - | 4×PT-1/16 | 1.4 | 3.28×10-4 |
| BR30 | 1.5 | 1.5 | 30.0 | 17.5 | - | 4×PT-1/16 | 1.5 | 4.44×10-4 |
| BR35 | 1.5 | 1.5 | 22.5 | 17.5 | - | 4×PT-1/8 | 1.9 | 5.65×10-4 |
| BR40 | 1.5 | 1.5 | 22.5 | 17.5 | - | 4×PT-1/8 | 2.4 | 1.01×10-3 |
| বিআর৪৫ | 1.5 | 1.5 | 22.5 | 17.5 | - | 4×PT-1/8 | 2.6 | 1.22×10-3 |
| BR50 | 2.5 | 2.0 | 22.5 | 20 | - | 4×PT-1/8 | 4.1 | 2.64×10-3 |
| BR60 | 3.5 | 2.0 | 22.5 | 25 | - | 4×PT-1/8 | 7.3 | 3.73×10-3 |
| BR70 | 3.5 | 2.0 | 15.0 | 25 | - | 4×PT-1/8 | 8.1 | 6.65×10-3 |
| BR80 | 3.5 | 2.0 | 15.0 | 14 | 32 | 4×PT-1/8 | 12.0 | 1.77×10-2 |
| BR90 | 3.5 | 2.0 | 15.0 | 19 | 32 | 4×PT-1/8 | 16.0 | 3.16×10-2 |
| BR100 | 4.5 | 2.0 | 15.0 | 20 | 40 | 4×PT-1/4 | 23.0 | 6.31×10-2 |
| BR130 | 4.5 | 2.0 | 15.0 | 20 | 40 | 4×PT-1/4 | 31.0 | 0.109 |
| BR150 | 4.5 | 3.0 | 15.0 | 20 | 40 | 4×PT-1/4 | 58.0 | 0.365 |
| BR180 | 4.5 | 3.0 | 15.0 | 20 | 40 | 4×PT-1/4 | ৬০.০ | 0.435 |
| BR190 | 4.5 | 3.0 | 11.25 | 20 | 40 | 4×PT-1/4 | 65.0 | 0.563 |
| BR220 | 4.5 | 3.0 | 10.0 | 20 | 40 | 4×PT-1/4 | 76.0 | 0.789 |
| BR240 | 4.5 | 3.0 | 10.0 | 20 | 40 | 4×PT-1/4 | 84.0 | 1.05 |
মন্তব্য:
1. প্যাকেজের ধরন ক্যাম ক্লাচগুলি অর্ডার করার জন্য তৈরি করা হয়।অর্ডার করতে, অনুগ্রহ করে ডাইমেনশন ডায়াগ্রাম দেখুন।
অনুগ্রহ করে আমাদের জানান যদি ক্যাম ক্লাচটি এভারটিকাল অ্যাপ্লিকেশনে ব্যবহার করা হয়, এবং যদি অপারেটিং পরিবেশে
তাপমাত্রা -5 ডিগ্রি সেলসিয়াসের কম বা +40 ডিগ্রি সেলসিয়াসের বেশি হবে।
2. এমন কিছু ক্ষেত্রে আছে যখন প্যাকেজ করার সময় অভ্যন্তরীণ দৌড়ের ফ্রি রানরোটেশন গতি সীমিত হবে
টাইপ CamClutches অনুভূমিকভাবে ইনস্টল করা হয়,
3. যদি আপনার অ্যাপ্লিকেশানে ক্লাচ এনগেজমেন্ট গতি বা অভ্যন্তরীণ রেস ফ্রি-রানিং স্পিড তালিকাভুক্ত না থাকে
এই ক্যাটালগ, আমাদের সাথে যোগাযোগ করুন.
মাত্রা (প্যাকেজ প্রকার):
| মডেল | জলোচ্ছাস আকার (H7) |
কীওয়ে | ক | খ | গ (h7) |
ডি | পিসিডি ই |
FG | ওজন (কেজি) |
| BR20P | 20 | 6X2.8 | 87 | 79 | 94 | 35 | 78 | 6-M6×12 | 3.4 |
| BR25P | 25 | 8X3.3 | ৮৯ | 81 | 98 | 40 | 82 | 6-M6×12 | 3.8 |
| BR30P | 30 | 8X3.3 | 94 | 85 | 103 | 45 | 87 | 6-M6×12 | 4.3 |
| BR35P | 35 | 10X3.3 | 94 | 85 | 112 | 50 | 96 | 8-M6×12 | 5.1 |
| BR40P | 40 | 12X3.3 | 100 | 91 | 130 | 55 | 108 | 8-M8×16 | 7.5 |
| BR45P | 45 | 14X3.8 | 100 | 91 | 135 | 60 | 112 | 8-M8×16 | ৭.৯ |
| BR50P | 50 | 14X3.8 | 107 | 98 | 152 | 70 | 132 | 8-M8×16 | 10.9 |
| BR60P | 60 | 18X4.4 | 122 | 112 | 180 | 80 | 155 | 8-M10×20 | 17.5 |
| BR70P | 70 | 20X4.9 | 128 | 118 | 190 | 90 | 165 | 12-M10×20 | 19.5 |
| BR80P | 80 | 22X5.4 | 148 | 134 | 210 | 105 | 185 | 12-M10×20 | 27 |
| BR90P | 90 | 25X5.4 | 152 | 138 | 235 | 120 | 206 | 12-M12×24 | 35 |
| BR100P | 100 | 28X6.4 | 186 | 172 | 275 | 140 | 240 | 12-M16×32 | 60 |
| BR130P | 130 | 32X7.4 | 208 | 188 | 314 | 160 | 278 | 12-M16×32 | 80 |
| BR150P | 150 | 36X8.4 | 226 | 204 | 400 | 200 | 360 | 12-M16×32 | 151 |
| BR180P | 180 | 45X10.4 | 240 | 218 | 400 | 220 | 360 | 12-M16×32 | 169 |
| BR190P | 190 | 45X10.4 | 250 | 242 | 420 | 240 | 380 | 16-M16×32 | 193 |
| BR220P | 220 | 50X11.4 | 250 | 242 | 460 | 260 | 410 | 18-M16×32 | 220 |
| BR240P | 240 | 56X12.4 | 260 | 252 | 490 | 280 | 440 | 18-M16×32 | 267 |
মাউন্ট উদাহরণ:
ইনস্টলেশন এবং ব্যবহার:
1. আপনি যদি বাইরের রেসটি প্রথমে ইনস্টল করেন তবে ফিটটির নির্ভুলতা পরীক্ষা করুন।বাইরের জাতি মাউন্ট করার সহনশীলতা ডানদিকে টেবিলে দেখানো হয়েছে।যাচাই করুন যে সঠিক সহনশীলতা পাওয়া যেতে পারে।স্পেক ইনস্টলেশনের বাইরে ক্যাম ক্লাচ ক্ষতিগ্রস্ত হতে পারে।
2. ক্যাম ক্লাচ লুব্রিকেট করতে, ভিতরের রেসের বাইরের পরিধিতে লুব্রিকেন্ট প্রয়োগ করুন (ইনস্টলেশন ডায়াগ্রাম দেখুন)।অতিরিক্ত তৈলাক্তকরণ এড়িয়ে চলুন, কারণ এটি ক্যাম ক্লাচকে অতিরিক্ত তাপ উৎপন্ন করবে।
3. রিডাকশন গিয়ারবক্সে ক্যাম ক্লাচ ব্যবহার করার সময়, নিশ্চিত করুন যে গিয়ারবক্স থেকে তেল ক্যাম ক্লাচে প্রবেশ করতে পারে না।ক্যাম ক্লাচ যদি সান্দ্রতা বৃদ্ধিকারী সংযোজন ধারণ করে এমন গিয়ার অয়েলের সংস্পর্শে আসে তবে পরিষেবার জীবন উল্লেখযোগ্যভাবে সংক্ষিপ্ত হতে পারে।তৈলাক্তকরণ নির্দেশিকাগুলির জন্য পৃষ্ঠা 80 পড়ুন।
4. বাইরের রেসের উপর একটি কভার বা সীল সমর্থন ইনস্টল করার সময়, 10.9 বা তার বেশি টেনসিল রেটিং সহ বোল্ট ব্যবহার করুন।ফুটো প্রতিরোধ করতে সঙ্গম পরিষেবাগুলির মধ্যে একটি সিলিং এজেন্ট বা প্যাকিং উপাদান ব্যবহার করুন।
■ বিআর সিরিজ প্যাকেজ টাইপ ক্যাম ক্লাচ ব্যবহার করা
পূর্ববর্তী প্রকারের অনুরূপ, প্যাকেজ টাইপ ক্যাম ক্লাচ একটি বল বিয়ারিং ক্যাসেটে ডিজাইন করা হয়েছে যা তৈরি করে
একটি ঘূর্ণন সঁচারক বল সঙ্গে ইনস্টলেশন এবং/অথবা কাপলিং দ্রুত এবং সহজ.প্যাকেজ টাইপ ক্যাম ক্লাচ গ্রীস lubricated হয়.
