পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: CKZF-B সিরিজ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসিএস
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-10 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
CKZF-B স্প্র্যাগ টাইপ ফ্রিহুইল ব্যাকস্টপ ক্লাচ |
উপাদান: |
GCR 15 বিয়ারিং স্টিল |
টাইপ: |
ওয়ান ওয়ে বিয়ারিং |
পুরুত্ব (মিমি): |
100-310 |
টর্ক (Nm): |
250-8500 |
ওজন (কেজি): |
2.3-70 |
বোরের আকার (মিমি): |
30-130 |
নাম: |
CKZF-B স্প্র্যাগ টাইপ ফ্রিহুইল ব্যাকস্টপ ক্লাচ |
উপাদান: |
GCR 15 বিয়ারিং স্টিল |
টাইপ: |
ওয়ান ওয়ে বিয়ারিং |
পুরুত্ব (মিমি): |
100-310 |
টর্ক (Nm): |
250-8500 |
ওজন (কেজি): |
2.3-70 |
বোরের আকার (মিমি): |
30-130 |
উত্পাদন ভূমিকা

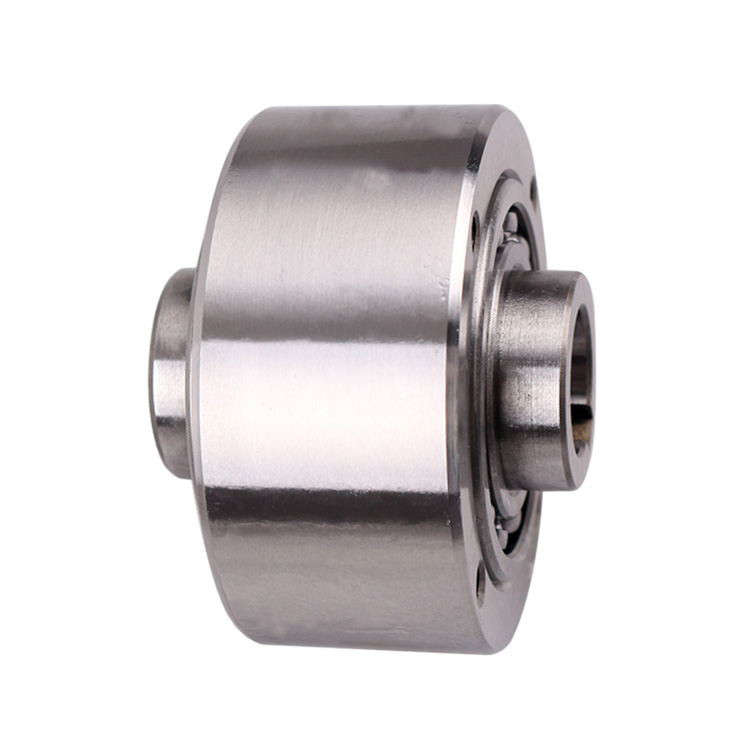

CKZF-B হল একটি বিয়ারিং নন-কন্টাক্ট ওয়েজ টাইপ ওয়ান-ওয়ে ক্লাচ।2 160 সিরিজ বিয়ারিং দ্বারা সমর্থিত।বাইরের রিং ঘূর্ণন অতিক্রম করে যায়, শুধুমাত্র বাইরের রিং একটি একমুখী ফাংশন আছে ডিজাইন করা হয়েছে.গ্রীস কারখানায় অন্তর্ভুক্ত করা হয়.অভ্যন্তরীণ এবং বাইরের রিংগুলিতে কীওয়ে রয়েছে এবং শেষ মুখগুলিতে স্ক্রু ছিদ্র রয়েছে, যা উল্লম্ব বা অনুভূমিক অবস্থানে ইনস্টল করা যেতে পারে।উচ্চ গতির অবস্থার অধীনে বিপরীত ঘূর্ণন বা অতিচালিত গতি রোধ করার জন্য অ্যাপ্লিকেশন উদাহরণ।
টাইপCKZF-Bহয়একটি সেন্ট্রিফিউগাল স্প্র্যাগ টাইপfreewheelsদুটি 60 সিরিজের বিয়ারিং ব্যবহার করে ভিতরের রেস রোটিং সহ,
শুধুমাত্র বাইরের রেস ফ্রি হুইলিংয়ের জন্য ডিজাইন করা হয়েছে, ইউনিটগুলি বিতরণ করা হয়তেল লুব্রিকেটেড।
অভ্যন্তরীণ জাতি এবং বাইরের জাতি একটি কীওয়ে আছে, এবং মোকাবেলা স্ক্রু আছে, অনুভূমিক বা উল্লম্ব ইনস্টলেশনের জন্য টিরি।
ব্যাক-স্টপ, বা ওভাররানিং ক্লাচ অ্যাপ্লিকেশনের জন্য উপযুক্ত।
একমুখী ক্লাচে একটি বাইরের রিং, একটি অভ্যন্তরীণ রিং এবং ভিতরের রিং এবং বাইরের রিংয়ের মধ্যে একটি ওয়েজ ব্লক থাকে।এটি একটি ওয়েজ ব্লক ব্রেক বা একটি রোলার ব্রেক হতে পারে।একমুখী ক্লাচ দুটি প্রকারে বিভক্ত করা যেতে পারে:
নিজস্ব ভারবহন সহ একমুখী ক্লাচ
ভারবহন ছাড়া একমুখী ক্লাচ
একমুখী ক্লাচের জন্য, এটি খুব গুরুত্বপূর্ণ যে ভিতরের এবং বাইরের রিংগুলির কেন্দ্রগুলি সারিবদ্ধ করা হয়।আপনি যদি বিয়ারিং ছাড়াই একমুখী ক্লাচ বেছে নেন, তাহলে গ্রাহককে অবশ্যই নিশ্চিত করতে হবে যে ইনস্টলেশনের সময় ভিতরের এবং বাইরের রিংগুলির কেন্দ্র সারিবদ্ধ আছে।
| টাইপ |
নামমাত্র টর্ক {N·m} |
ওভাররানিং সীমাবদ্ধ গতি r/min | মধ্যে মাত্রামিমি | ডব্লিউআট | |||||||||||
| nমিনিট | nসর্বোচ্চ | d/H7 | ডি/H7 | চ | D1 | খ | গ | এল | nM | এইচ | খw*টিw | খn*টিn | কেজি | ||
| CKZF-B30100 | 250 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | ৬০.৫ | 6-M6 | 10 | 8*4.0 | 8*3.3 | 2.3 |
| CKZF-B35110 | 300 | 740 | 6000 | 35 | 110 | 96 | 80 | 55 | 74 | 63 | 6-M6 | 12 | 10*5.0 | 10*3.3 | 3.2 |
| CKZF-B40125 | 450 | 720 | 5000 | 40 | 125 | 108 | 90 | 63 | 86 | 73 | 6-M8 | 14 | 12*5.0 | 12*3.3 | 4.3 |
| CKZF-B45130 | 510 | 665 | 4000 | 45 | 130 | 112 | 95 | 63 | 86 | 73 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 5.0 |
| CKZF-B50150 | 820 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 7.5 |
| CKZF-B55160 | 976 | 600 | 3200 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8-M10 | 16 | 16*6.0 | 16*4.3 | 9.0 |
| CKZF-B60170 | 1300 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10-M10 | 16 | 18*7.0 | 18*4.4 | 12.7 |
| CKZF-B70190 | 1600 | 480 | 2400 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10-M10 | 16 | 20*7.5 | 20*4.9 | 14.5 |
| CKZF-B80210 | 2500 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10-M10 | 16 | 22*9.0 | 22*5.4 | 19.0 |
| CKZF-B90230 | ৩৩০০ | 420 | 2000 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10-M12 | 20 | 22*9.0 | 25*5.4 | 29.5 |
| CKZF-B100270 | 5800 | 420 | 2000 | 100 | 270 | 240 | 200 | 121 | 182 | 153 | 10-M16 | 24 | 28*10 | 28*6.4 | 42.5 |
| CKZF-B130310 | 8500 | 415 | 2000 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12-M16 | 24 | 32*11 | 32*7.4 | 70 |
