পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: টিএসসি
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসিএস
মূল্য: USD20~USD300
প্যাকেজিং বিবরণ: কার্টন
ডেলিভারি সময়: 5-10 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
পণ্যের নাম: |
TSC বল টাইপ টর্ক লিমিটার |
ওয়ারেন্টি: |
1 ২ মাস |
নমনীয় বা অনমনীয়: |
অনমনীয় |
উপাদান: |
ইস্পাত |
কাঠামোর ধরন: |
বলের ধরন |
আবেদন: |
পুলি, গিয়ারস, কাপলিং |
পণ্যের নাম: |
TSC বল টাইপ টর্ক লিমিটার |
ওয়ারেন্টি: |
1 ২ মাস |
নমনীয় বা অনমনীয়: |
অনমনীয় |
উপাদান: |
ইস্পাত |
কাঠামোর ধরন: |
বলের ধরন |
আবেদন: |
পুলি, গিয়ারস, কাপলিং |

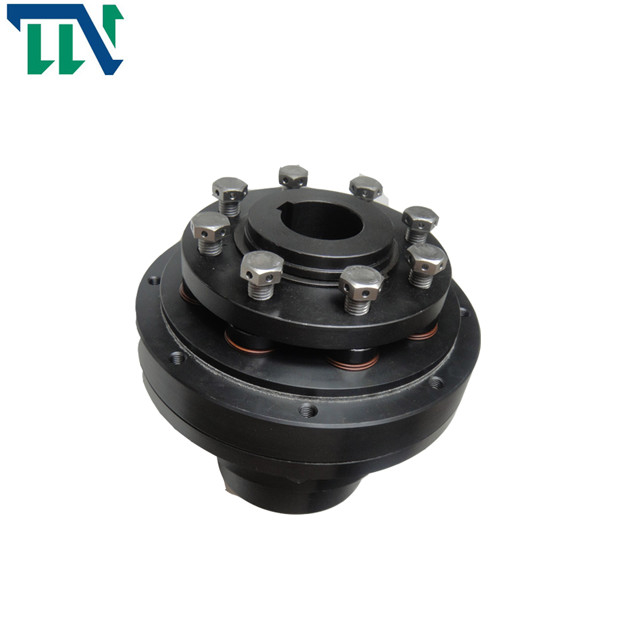

বল টর্ক লিমিটার টিএসসি সিরিজ কাপলিং শ্যাফ্ট টর্ক লিমিটার ক্লাচ
পণ্য পরিচিতি
দুটি ধরণের ইনস্টলেশন রয়েছে: কীওয়ে ইনস্টলেশন এবং এক্সপেনশন হাতা ইনস্টলেশন।
ঘর্ষণ টর্ক লিমিটার কাপলিংকে সেফটি ক্লাচ কাপলিংও বলা হয়।ঘর্ষণ টর্ক লিমিটার কাপলিং প্রায়ই প্রিন্সিপাল এবং প্যাসিভ সাইড পাওয়ার ট্রান্সমিশনের মধ্যে ইনস্টল করার জন্য ব্যবহৃত হয়, যখন ওভারলোড ফল্ট সেট মানের (টর্ক) থেকে বেশি ঘটে এবং টর্ক লিমিটার বিচ্ছেদ তৈরি করবে, এইভাবে কার্যকরভাবে ড্রাইভ যন্ত্রপাতি রক্ষা করবে, যেমন মোটর, রিডুসার। , সার্ভো মোটর) পাশাপাশি লোড, সাধারণ ফর্ম নিম্নরূপ: ঘর্ষণ ঘূর্ণন সঁচারক বল লিমিটার কাপলিং এবং বল টাইপ টর্ক লিমিটার।
স্টিল বল টর্ক লিমিটারের কাজের নীতি: সমালোচনামূলক টর্কটি নির্ভুল স্প্রিং দ্বারা নিয়ন্ত্রিত হয়, যা খুব সঠিক টর্ক মান অর্জন করতে পারে।একই সামগ্রিক আকারের পণ্যগুলির জন্য, বিভিন্ন বিল্ট-ইন স্প্রিংগুলি বিভিন্ন স্লিপ টর্ক নির্ধারণ করতে প্রতিস্থাপন করা যেতে পারে।এটি এক প্রান্তে খাদ এবং অন্য প্রান্তে চাকা স্থাপনের জন্য ব্যবহৃত হয়।ওভারলোড দূর করার পরে, রিসেট মোডটি একটি বৃত্তে 360 ডিগ্রি রিসেট হয়।এটি বাহ্যিকভাবে সীমা সুইচের সাথে সংযুক্ত হতে পারে এবং ওভারলোডের সময় বৈদ্যুতিক সংকেত আউটপুট করতে পারে।এটি প্যাকেজিং, ইলেকট্রনিক সরঞ্জাম এবং অন্যান্য যান্ত্রিক শিল্পে ব্যবহার করা যেতে পারে এটি স্প্লিটার, স্ক্রু এক্সট্রুডার, স্বয়ংক্রিয় পরিবহণ, যান্ত্রিক রাবার সরঞ্জাম ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
টর্ক লিমিটারের মাউন্টিং স্ট্রাকচার হল শ্যাফট-শ্যাফ্ট, শ্যাফ্ট-ফ্ল্যাঞ্জ, শ্যাফট-সিঙ্ক্রোনাস পুলি, শ্যাফ্ট-স্প্রোকেট, শ্যাফ্ট-গিয়ার, শ্যাফ্ট-পুলি ইত্যাদি।ঘর্ষণ ঘূর্ণন সঁচারক বল লিমিটার কাপলিং মুদ্রণ সরঞ্জাম ব্যবহার করা হয়;ব্যাটারি শিল্প, আয়রন স্ক্র্যাপ কনভেয়র, কনভেয়িং প্রোডাকশন লাইন, ডিভাইডার।
স্টিল বল টর্ক লিমিটার (টর্ক লিমিটার) বৈশিষ্ট্য: স্পষ্টতা স্বয়ংক্রিয় রিসেট স্টিল বল টর্ক লিমিটার, অন্তর্নির্মিত নির্ভুল বল প্রক্রিয়া, যা ওভারলোডের মুহূর্তে সক্রিয় এবং প্যাসিভ ট্রান্সমিশনকে বিচ্ছিন্ন করতে পারে।প্রতিক্রিয়া সময় 0.001-0.003 সেকেন্ড।এটির অনেকগুলি ইনস্টলেশন ফর্ম রয়েছে, যেমন শ্যাফ্ট স্প্রোকেট, শ্যাফ্ট শ্যাফ্ট, শ্যাফ্ট ফ্ল্যাঞ্জ, শ্যাফ্ট সিঙ্ক্রোনাস পুলি, শ্যাফ্ট ভি-আকৃতির কপিকল, শ্যাফ্ট গিয়ার এবং আরও অনেক কিছু।ডিসএঞ্জেজমেন্ট টর্কের সেটিং মান ডায়ালের মাধ্যমে একটি নির্দিষ্ট সীমার মধ্যে ধাপহীনভাবে সামঞ্জস্য করা যেতে পারে।সীমা সুইচ বা সেন্সর ওভারলোডের মুহূর্তে 24V DC বৈদ্যুতিক সংকেত আউটপুট করতে পারে, যা অ্যালার্ম ডিভাইস শুরু করতে ব্যবহার করা যেতে পারে (যেমন বৈদ্যুতিক ঘণ্টা এবং নির্দেশক আলো), এবং তাৎক্ষণিকভাবে ড্রাইভারকে বন্ধ করতেও ব্যবহার করা যেতে পারে।অত্যন্ত দীর্ঘ সেবা জীবনের সাথে, এটি অগণিত ওভারলোড বিচ্ছিন্নকরণ কর্ম সহ্য করতে পারে।
পণ্যের পরামিতি
| টিএসসি |
টর্ক পরিসীমা (Nm) | সর্বোচ্চ গতি ভারসাম্যহীন আরপিএম |
ওভারলোডে থ্রাস্ট ওয়াশার স্ট্রোক মিমি |
জড়তা ভর মুহূর্ত | ক্ল্যাম্পিং স্ক্রু এবং শক্ত করা Φd এর জন্য টর্ক |
ওজন |
|||||
| এক্স | এল | এম | এইচ | হাব-সাইড কেজিএম২ |
নমনীয়-পার্শ্ব কেজিএম২ |
মিমি | Nm | কেজি | |||
| 01 | 5-12.5 | 10-25 | 20-50 | 25-62.5 | 4000 | 1.2 | 0.000211 | 0.000093 | 4xM4 | 4 | 0.68 |
| 02 | 10-25 | 20-50 | 40-100 | 50-125 | 3000 | 1.5 | 0.000531 | 0.000234 | 6xM4 | 4 | 1.14 |
| 03 | 20-50 | 40-100 | 80-200 | 100-250 | 2500 | 1.8 | 0.001388 | 0.000643 | 8xM4 | 4 | 1.98 |
| 04 | 40-100 | 80-200 | 160-400 | 200-500 | 2000 | 2.0 | 0.002846 | 0.001306 | 8xM5 | 8 | 2.88 |
| 05 | 70-175 | 140-350 | 280-700 | 380-875 | 1200 | 2.2 | 0.006858 | 0.002649 | 8xM6 | 12 | 4.59 |
| 06 | 120-300 | 240-600 | 480-1200 | 600-1500 | 800 | 2.5 | ০.০২৯৪৩২ | 0.00669 | 8xM8 | 15 | 10.63 |
TSC টর্ক লিমিটারের মাত্রা
| টিএসসি |
d মিনিট | d সর্বোচ্চ | ডি | চ | E (h6) | কে | কে ঘ | এল | এইচ | A1 | A2 | A3 | ক | খ | এস | SW |
| 01 | 10 | 20 | 70 | 38 | 47 | 65 | 56 | 47 | 40 | 12 | 7 | 8 | 5 | 6 | 8xM4 | 7 |
| 02 | 15 | 25 | 85 | 44 | 62 | 80 | 71 | 56 | 48 | 13.5 | 8 | 11 | 7 | 7 | 8xM5 | 7 |
| 03 | 22 | 35 | 100 | 56 | 75 | 95 | 85 | 67 | 59 | 16 | 9 | 14 | 9 | 9 | 8XM6 | 7 |
| 04 | 32 | 44 | 115 | 70 | 90 | 110 | 100 | 73 | 64 | 17 | 10 | 16 | 10 | 10 | 8XM6 | 8 |
| 05 | 35 | 55 | 135 | 84 | 100 | 130 | 116 | 86 | 75 | 20.5 | 12 | 18 | 10 | 12 | 8XM8 | 10 |
| 06 | 40 | 65 | 166 | 100 | 130 | 166 | 150 | 130 | 115 | 46 | 16 | 21 | 12 | 15 | 8XM10 | 13 |
