পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: এএ সিরিজ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসিএস
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-10 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
ভারবহন উপাদান AA সিরিজ ক্লাচ বিয়ারিং |
উপাদান: |
GCR 15 বিয়ারিং স্টিল |
প্রকার: |
ওয়ান ওয়ে বিয়ারিং |
পুরুত্ব (মিমি): |
47-190 |
টর্ক (Nm): |
17-5813 |
ওজন (কেজি): |
0.23-6 |
বোরের আকার (মিমি): |
15-70 |
নাম: |
ভারবহন উপাদান AA সিরিজ ক্লাচ বিয়ারিং |
উপাদান: |
GCR 15 বিয়ারিং স্টিল |
প্রকার: |
ওয়ান ওয়ে বিয়ারিং |
পুরুত্ব (মিমি): |
47-190 |
টর্ক (Nm): |
17-5813 |
ওজন (কেজি): |
0.23-6 |
বোরের আকার (মিমি): |
15-70 |

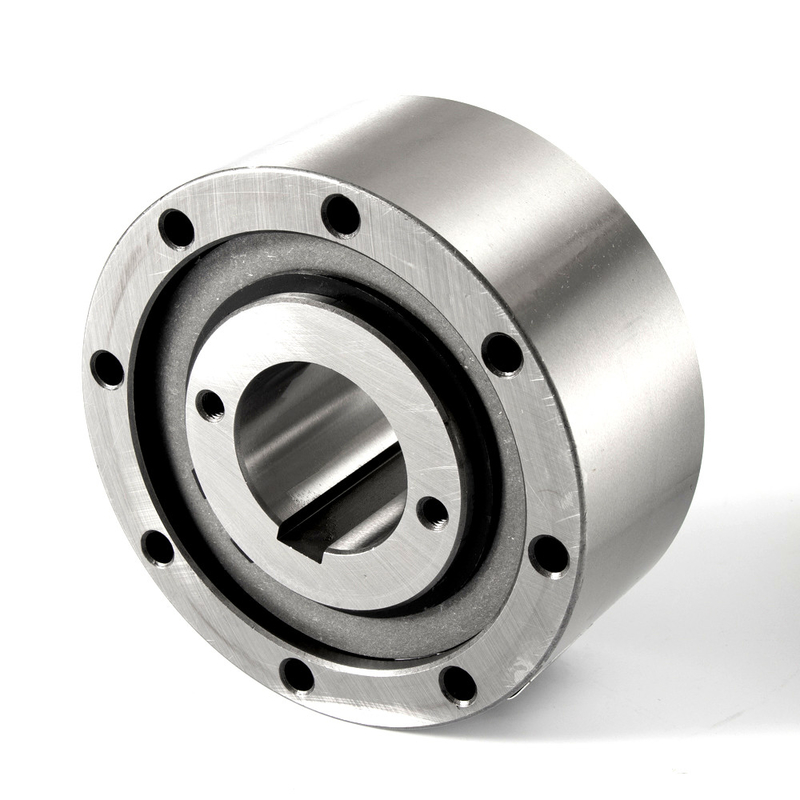

ওয়ান ওয়ে বিয়ারিং এএ সিরিজ ওয়ে ক্লাচ বিয়ারিং Gcr15 বিয়ারিং স্টিল
উত্পাদন ভূমিকা
বৈশিষ্ট্য:
1. বৈশিষ্ট্য ব্যবহার করুন: উচ্চ গতি, জারা প্রতিরোধের
2. মেশিন এবং ট্রান্সমিশন সরঞ্জাম জন্য নকশা.
3. উচ্চ ঘূর্ণন সঁচারক বল
4. সম্পূর্ণ মডেল, স্ট্যান্ড এবং unstand পণ্য উত্পাদন
রোলার বিয়ারিং এক ধরনের বিয়ারিং।যখন জার্নালটি ঘোরে, এটি সাধারণত লোকেটিং রিংটিতে ইনস্টল করা অনেক রোলারের সাথে পরিধিযুক্ত যোগাযোগ করে।রোলার বিয়ারিংগুলি প্রিলোডিংয়ের মাধ্যমে ভাল নির্ভুলতা এবং অনমনীয়তা অর্জন করতে পারে।টেপার সহ অভ্যন্তরীণ রিংটি নির্বিচারে বিয়ারিংয়ের কাজের ছাড়পত্র সামঞ্জস্য করতে ব্যবহার করা যেতে পারে।এই সমাধানটি সম্পূর্ণরূপে প্রিন্টিং মেশিন ড্রাম ভারবহনের শূন্য ছাড়পত্রের প্রয়োজনীয়তা পূরণ করতে পারে
টাইপ AA একটি রোলার টাইপ ফ্রিহুইল নন-বিয়ারিং সমর্থিত।অক্ষীয় এবং রেডিয়াল লোড সমর্থন করার জন্য বিয়ারিং প্রয়োজন।
এই নকশাটি ± S/2 এর অভ্যন্তরীণ এবং বাইরের রেসের একটি অক্ষীয় মিসলাইনমেন্ট গ্রহণ করতে পারে।
তৈলাক্তকরণ এবং সিলিং ইনস্টলেশন দ্বারা প্রদান করা আবশ্যক।
স্ট্যান্ডার্ড তৈলাক্তকরণ হল তেল।
অভ্যন্তরীণ জাতি খাদ চাবিকাঠি হয়.বাইরের জাতি কেন্দ্রীভূত করার জন্য উপযুক্ত H7 সহনশীলতা হতে হবে।
বাইরের রেসের সংযোগ বল্টের মাধ্যমে গ্রেড 10.9 বা আরও ভাল
পণ্যের পরামিতি
| আকার | টাকা 1 | অতিমাত্রায় গতি | ওজন |
টেনে আনুন টর্ক |
||||||||||
| dH7 | Nimax2) | Namax3) | ধ7 | D5 | D6 | D3 | জেড | ও | এল | চ | s | (কেজি) | টিআর | |
| (মিমি) | (Nm) | (মিন-১) | (মিন-১) | (মিমি) | (মিমি) | (মিমি) | (মিমি) | (মিমি) | (মিমি) | (মিমি) | (মিমি) | (মিমি) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5.5 | 20 | 0.5 | 4.5 | 0.21 | 0.7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5.5 | 30 | 0.8 | 4.5 | 0.44 | 3.5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5.5 | 34 | 0.8 | 5.5 | 0.7 | 8.4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5.5 | 37 | 1 | 6.5 | 1.3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | ৬.৬ | 44 | 1 | 6.5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | ৬.৬ | 48 | 1 | 6.5 | 2.6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1.5 | 7.6 | 3.9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1.5 | 7.6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1.5 | 7.6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7.6 | 7.2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7.6 | 9.2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2.5 | 7.6 | 11.8 | 320 |
মন্তব্য
1) T সর্বোচ্চ = 2 &বার;টি কেএন
2) ভিতরের জাতি overruns
3) বাইরের দৌড় overruns
DIN 6885.1 এর কীওয়ে
