পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: জিএস সিরিজ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসি
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
মডেল: |
জিএস একক ডায়াফ্রাম সেট স্ক্রু কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম খাদ |
গঠন: |
ডায়াফ্রাম স্ক্রু কাপলিং |
জলোচ্ছাস আকার: |
4-38 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
বাইরের ব্যাস: |
16-65 মিমি |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
মডেল: |
জিএস একক ডায়াফ্রাম সেট স্ক্রু কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম খাদ |
গঠন: |
ডায়াফ্রাম স্ক্রু কাপলিং |
জলোচ্ছাস আকার: |
4-38 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
বাইরের ব্যাস: |
16-65 মিমি |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |

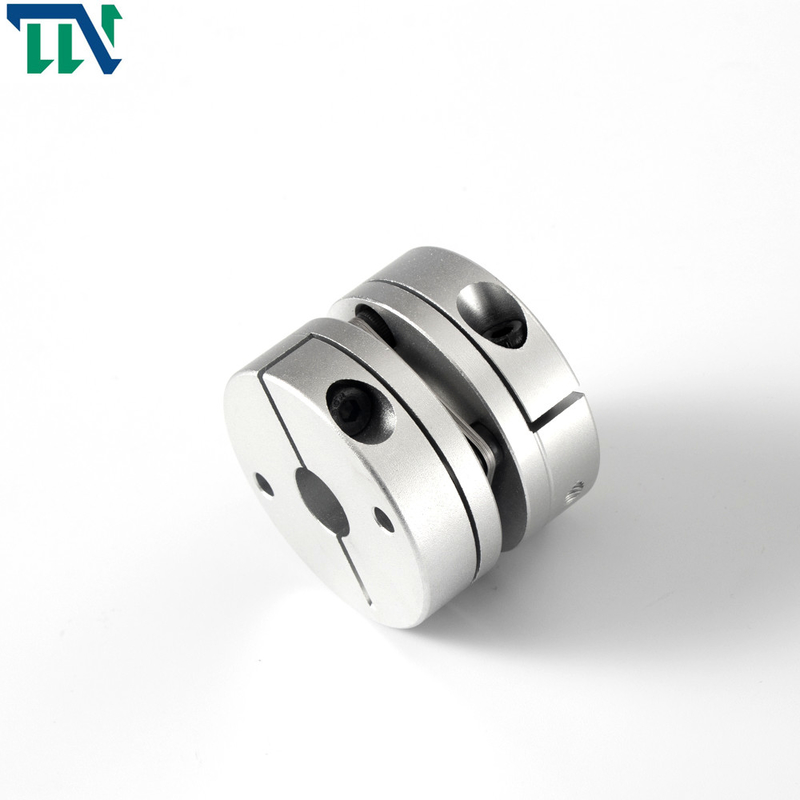

সার্ভো মোটরের জন্য অ্যালুমিনিয়াম খাদ একক ডায়াফ্রাম ক্ল্যাম্পিং কাপলিং
পণ্য বৈশিষ্ট্য
ডায়াফ্রামের বেশ কয়েকটি গ্রুপ (স্টেইনলেস স্টিল শীট) বোল্টের সাহায্যে পর্যায়ক্রমে দুটি অর্ধেক কাপলিং এর সাথে সংযুক্ত থাকে।ডায়াফ্রামের প্রতিটি গ্রুপ বেশ কয়েকটি টুকরোকে ওভারল্যাপ করে গঠিত হয়।ডায়াফ্রামগুলি সংযোগকারী রডের ধরন এবং বিভিন্ন আকারের পুরো টুকরোগুলিতে বিভক্ত।ডায়াফ্রাম কাপলিং ডায়াফ্রামের স্থিতিস্থাপক বিকৃতি দ্বারা দুটি সংযুক্ত শ্যাফ্টের আপেক্ষিক স্থানচ্যুতিকে ক্ষতিপূরণ দেয়।এটি একটি উচ্চ-ক্ষমতাসম্পন্ন ধাতু শক্তিশালী উপাদান যা তৈলাক্তকরণ তেল ছাড়াই নমনীয় কাপলিং।এটির কমপ্যাক্ট গঠন, উচ্চ শক্তি, দীর্ঘ পরিষেবা জীবন, কোনও ঘূর্ণন ছাড়পত্র নেই এবং তাপমাত্রা এবং তেল দূষণ দ্বারা প্রভাবিত হয় না।এটিতে অ্যাসিড প্রতিরোধের, ক্ষার প্রতিরোধের এবং ক্ষয়-বিরোধী বৈশিষ্ট্য রয়েছে।এটি উচ্চ তাপমাত্রা, উচ্চ গতি এবং ক্ষয়কারী মাঝারি কাজের পরিস্থিতিতে খাদ সংক্রমণের জন্য উপযুক্ত
> উচ্চ টর্ক অনমনীয়তা, সঠিকভাবে শ্যাফ্টের ঘূর্ণন নিয়ন্ত্রণ করতে পারে, উচ্চ-নির্ভুলতা নিয়ন্ত্রণ করতে পারে
> সার্ভো এবং স্টেপিং মোটরের জন্য ডিজাইন করা হয়েছে
> খাদ এবং হাতা সংযোগের মধ্যে কোন ফাঁক নেই, ইতিবাচক এবং নেতিবাচক ঘূর্ণনের জন্য সাধারণ
> কম জড়তা, উচ্চ গতির অপারেশনের জন্য উপযুক্ত
> ডায়াফ্রাম চমৎকার ক্লান্তি প্রতিরোধের সাথে স্প্রিং স্টিলের তৈরি
> কীওয়ে ডিজাইনের সাথে, পজিশনিং স্ক্রু বেঁধে রাখার উপায়
পণ্যের পরামিতি
| মডেল প্যারামিটার | সাধারণ বোরের ব্যাস d1, d2 | ΦD | এল | এলএফ | এস | চ | এম | শক্ত করা স্ক্রু টর্ক |
| (NM) | ||||||||
| GS-19X20 | 3,4,5,6,6.35,7,8 | 19 | 20 | 9.1 | 1.8 | 3.3 | M2.5 | 1 |
| GS-26X26 | 3,4,5,6,6.35,7,8,9,9.525,10,11,12,14 | 26 | 26 | 11.65 | 2.6 | 3.9 | M3 | 1.5 |
| GS-32X28 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15, | 32 | 28 | 12.25 | 3.5 | 3.85 | M3 | 1.5 |
| GS-34X32 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15,16 | 34 | 32 | 14.25 | 3.5 | 4.85 | M4 | 2.5 |
| GS-39X34.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19 | 39 | 34.5 | 14.9 | 4.5 | 5 | M4 | 2.5 |
| GS-44X34.5 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22,24 | 44 | 34.5 | 14.9 | 4.5 | 5 | M4 | 2.5 |
| GS-50X46 | 8,9,9525,10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 46 | 20.6 | 4.8 | 6 | M5 | 7 |
| GS-56X45 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 45 | 19.75 | 5.5 | 6.4 | M5 | 7 |
| GS-68X53 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 53 | 23.35 | 6.3 | 7.7 | M6 | 12 |
| GS-82X68 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 68 | 30 | 8 | ৯.৭ | M8 | 20 |
| মডেল প্যারামিটার | রেট ঘূর্ণন সঁচারক বল | অনুমোদনযোগ্য উদ্ভটতা | অনুমোদনযোগ্য প্রতিচ্ছবি কোণ | অনুমোদিত অক্ষীয় বিচ্যুতি | সর্বোচ্চ গতি | স্ট্যাটিক টরসিয়াল দৃঢ়তা | নিষ্ক্রিয়তা মুহূর্ত | খাদ হাতা উপাদান | শ্রাপনেলের উপাদান | পৃষ্ঠ চিকিত্সা | ওজন |
| (NM)* | (মিমি)* | (°)* | (মিমি)* | আরপিএম | (NM/rad) | (কেজিএম2) | (ছ) | ||||
| GS-19X20 | 1 | 0.1 | 1 | ±0.09 | 1000 | 220 | 6.7x10-6 | উচ্চ শক্তি অ্যালুমিনিয়াম খাদ | SUS 3 0 4 স্প্রিং স্টিল | অ্যানোডাইজিং চিকিত্সা | 11 |
| GS-26X26 | 1.5 | 0.1 | 1 | ±0.14 | 11000 | 1125 | 2.2x10-6 | 28 | |||
| GS-32x28 | 2 | 0.1 | 1 | ±0.18 | 11000 | 21000 | 7.1x10-6 | 46 | |||
| GS-34X32 | 3 | 0.1 | 1 | ±0.18 | 11000 | 2250 | 8.0x10-6 | 55 | |||
| GS-39X34.5 | 6 | 0.1 | 1 | ±0.23 | 11000 | 3900 | 2.2x10-5 | 81 | |||
| GS-44X34.5 | 9 | 0.1 | 1 | ±0.27 | 11000 | 4500 | 2.8x10-5 | 99 | |||
| GS-55X46 | 18 | 0.1 | 1 | ±0.30 | 11000 | 6500 | 2.5x10-5 | 135 | |||
| GS-56X45 | 25 | 0.1 | 1 | ±0.36 | 11000 | 12900 | 1.2x10-4 | 217 | |||
| GS-68X53 | 60 | 0.1 | 1 | ±0.4 | 9000 | 25800 | 1.5x10-4 | 348 | |||
| GS-82X68 | 100 | 0.1 | 1 | ±0.5 | 8000 | 38700 | 1.8x10-5 | 689 |
