পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: জিএলসিরিজ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2 পিসি
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
মডেল: |

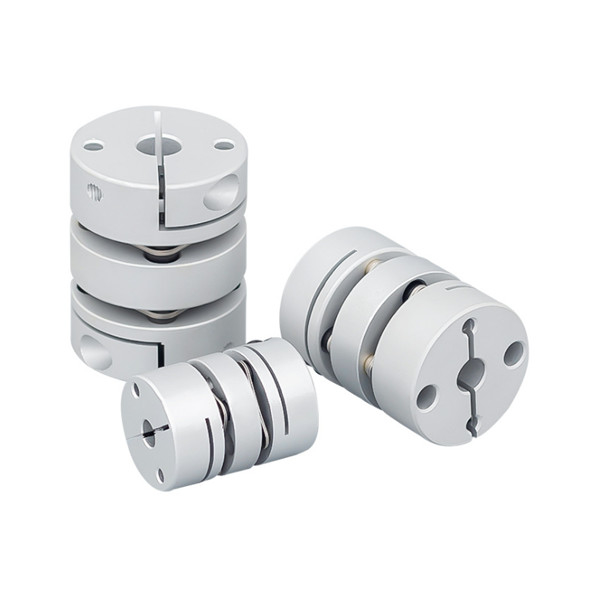

GL ডাবল ডায়াফ্রাম ক্ল্যাম্পিং কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম খাদ |
গঠন: |
ডবল ডায়াফ্রাম ক্ল্যাম্পিং |
জলোচ্ছাস আকার: |
19-82 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
মডেল: |
GL ডাবল ডায়াফ্রাম ক্ল্যাম্পিং কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম খাদ |
গঠন: |
ডবল ডায়াফ্রাম ক্ল্যাম্পিং |
জলোচ্ছাস আকার: |
19-82 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
পণ্য বৈশিষ্ট্য
ডায়াফ্রাম কাপলিং এর 7 টি স্ট্রাকচারাল প্রকার রয়েছে, সবচেয়ে ছোট কাপলিং ট্রান্সমিশন টর্ক রেঞ্জ 10Nm থেকে শুরু হয় এবং সবচেয়ে বড় কাপলিং ট্রান্সমিশন টর্ক রেঞ্জ 8100000Nm এ পৌঁছাতে পারে, কারণ ডায়াফ্রামের 6 কোণ, 8 কোণ বা তার বেশি বা 10 কোণ ট্রান্সমিশনের আকার রয়েছে, তাই খুব অভিন্ন, প্রযোজ্য পরিবেষ্টিত তাপমাত্রা -20 ℃ থেকে কমপক্ষে +280 ℃ হতে পারে এবং এটি বিশেষ উপকরণ ব্যবহারের জন্য উপযুক্ত।
> উচ্চ টর্ক অনমনীয়তা, সঠিকভাবে শ্যাফ্টের ঘূর্ণন নিয়ন্ত্রণ করতে পারে, উচ্চ-নির্ভুলতা নিয়ন্ত্রণ করতে পারে
> সার্ভো এবং স্টেপিং মোটরের জন্য ডিজাইন করা হয়েছে
> খাদ এবং হাতা সংযোগের মধ্যে কোন ফাঁক নেই, ইতিবাচক এবং নেতিবাচক ঘূর্ণনের জন্য সাধারণ
> কম জড়তা, উচ্চ গতির অপারেশনের জন্য উপযুক্ত
> ডায়াফ্রাম চমৎকার ক্লান্তি প্রতিরোধের সাথে স্প্রিং স্টিলের তৈরি
> ক্ল্যাম্পিং স্ক্রু বন্ধন পদ্ধতি
পণ্যের পরামিতি
| মডেল প্যারামিটার | সাধারণ বোরের ব্যাস d1, d2 | ΦD | এল | এলএফ | এলপি | d3 | এস | চ | এম | শক্ত করা স্ক্রু টর্ক (NM) |
| GL-19X27 | 3,4,5,6,6.35,7,8 | 19 | 27 | 9.1 | 5.2 | Φ9 | 1.8 | 3.3 | M2.5 | 1 |
| GL-26X35 | 5,6,6.35,7,8,9,9.525,10,11,12,14 | 26 | 35 | 11.65 | 6.5 | Φ12.5 | 2.6 | 3.9 | M3 | 1.5 |
| GL-32X41 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15, | 32 | 45 | 12.25 | 9.5 | Φ15 | 3.5 | 3.85 | M3 | 1.5 |
| GL-34X45 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7,14,15,16 | 34 | 45 | 14.25 | 9.5 | Φ16 | 4.5 | 4.85 | M4 | 2.5 |
| GL-39X50 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19 | 39 | 50 | 14.9 | 11.2 | Φ9.3 | 4.5 | 5 | M4 | 2.5 |
| GL-44X50 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20,22 | 44 | 50 | 14.9 | 11.2 | Φ2.5 | 4.5 | 5 | M4 | 2.5 |
| GL-50X63 |
8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 22,24,25 |
50 | 63 | 20.6 | 12.5 | Φ২৩ | 4.8 | 6 | M5 | 7 |
| GL-56X64 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 64 | 19.75 | 13.5 | Φ2.5 | 5.5 | 6.4 | M5 | 7 |
| GL-68X75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23.35 | 15.7 | Φ38.3 | 6.3 | 7.7 | M6 | 12 |
| GL-82X98 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 98 | 30 | 22 | Φ45.5 | 8 | ৯.৭ | M8 | 20 |
| মডেল প্যারামিটার | রেট ঘূর্ণন সঁচারক বল (NM)* |
অনুমোদনযোগ্য উদ্ভটতা (মিমি)* |
অনুমোদনযোগ্য প্রতিচ্ছবি কোণ (°)* |
অনুমোদিত অক্ষীয় বিচ্যুতি (মিমি)* |
সর্বোচ্চ গতি আরপিএম |
স্ট্যাটিক টরসিয়াল দৃঢ়তা (NM/rad) |
নিষ্ক্রিয়তা মুহূর্ত (কেজিএম2) |
খাদ হাতা উপাদান | শ্রাপনেলের উপাদান | পৃষ্ঠ চিকিত্সা | ওজন (ছ) |
| GL-19X27 | 1 | 0.12 | 1.5 | ±0.18 | 10000 | 170 | 9.1x10-7 |
|
SUS304 বসন্ত ইস্পাত |
অ্যানোডাইজিং চিকিত্সা | 14.6 |
| GL-26X35 | 1.5 | 0.15 | 1.5 | ±0.3 | 10000 | 820 | 3.0x10-6 | 37 | |||
| GL-32X41 | 2 | 0.17 | 1.5 | ±0.36 | 10000 | 1750 | 1.0x10-5 | 67 | |||
| GL-34X45 | 3 | 0.17 | 1.5 | ±0.36 | 10000 | 1860 | 1.1x10-5 | 77 | |||
| GL-39X50 | 6 | 0.22 | 1.5 | ±0.45 | 10000 | 2860 | 3.0x10-5 | 118 | |||
| GL-44X50 | 9 | 0.22 | 1.5 | ±0.54 | 10000 | ৩৩০০ | 3.8x10-5 | 144 | |||
| GL-50X63 | 18 | 0.1 | 1.5 | ±0.54 | 10000 | ৩৩০০ | 3.0x10-5 | 235 | |||
| GL-56X64 | 25 | 0.27 | 1.5 | ±0.72 | 10000 | 9480 | 1.6x10-4 | 318 | |||
| GL-68X75 | 60 | 0.31 | 1.5 | ±0.8 | 9000 | 19000 | 2.0x10-4 | 492 | |||
| GL-82X98 | 100 | 0.55 | 1.5 | ±0.8 | 8000 | 28450 | 2.5x10-4 | 1013 |
