পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: Z4
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: প্রতি মাসে 1000
মডেল নম্বার: |
Z4 লকিং সমাবেশ |
উপাদান: |
ইস্পাত |
ওজন: |
৩.৩-৪৯ কেজি |
বাহিরের ব্যাসার্ধ: |
120-390 |
বেধ (মিমি): |
62-136 |
জলোচ্ছাস আকার: |
70-300 |
টর্ক (kNm: |
6.85-245 |
মডেল নম্বার: |
Z4 লকিং সমাবেশ |
উপাদান: |
ইস্পাত |
ওজন: |
৩.৩-৪৯ কেজি |
বাহিরের ব্যাসার্ধ: |
120-390 |
বেধ (মিমি): |
62-136 |
জলোচ্ছাস আকার: |
70-300 |
টর্ক (kNm: |
6.85-245 |

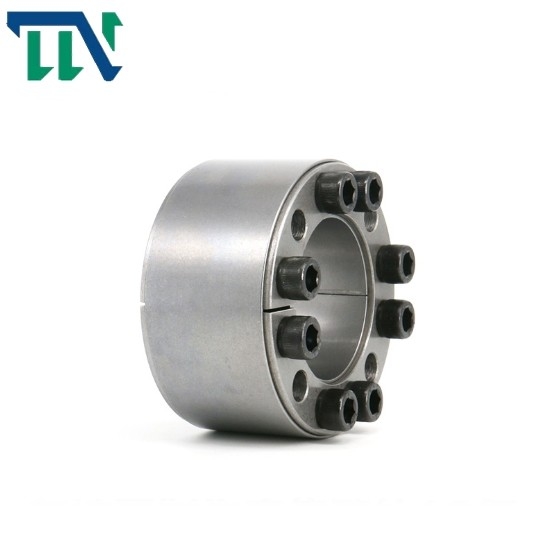

Z4 চাবিহীন লকিং ডিভাইস লকিং উপাদান ক্ল্যাম্পিং সমাবেশ
পণ্য বৈশিষ্ট্য
লকিং অ্যাসেম্বলি হল একটি উন্নত যান্ত্রিক ভিত্তি যা বিশ্বে ব্যাপকভাবে ব্যবহৃত হয়
বিভিন্ন লোডের অধীনে যান্ত্রিক সংযোগের জন্য।মার্কিন যুক্তরাষ্ট্র, জার্মানি, জাপান
এবং আরও উন্নত শিল্পের দেশগুলি প্রথম এই নতুন প্রযুক্তি ব্যবহার করে
ভারী শুল্ক যন্ত্রপাতি।এটি বিভিন্ন অন্যান্য যন্ত্রপাতি শিল্পে প্রসারিত হয়েছে।
1970 এর দশকের গোড়ার দিকে লকিং অ্যাসেম্বলি আন্তর্জাতিকভাবে শুরু হয়েছিল।চীন এর উন্নয়ন করেছে
1980-এর দশকের গোড়ার দিকে পণ্য, এবং প্রথমত প্রচারিত এবং বিভিন্ন ভারী যন্ত্রপাতি প্রয়োগ করা হয়.
গত ছয় বছরে চীন সাধারণ লকিং অ্যাসেম্বলি গঠন করেছে
GB5867-86 স্ট্যান্ডার্ড।আমাদের কোম্পানি Tianniu ব্যাপক গবেষণা শুরু এবং
1987 সালে এই মানের বিভিন্ন সম্প্রসারণ হাতা উন্নয়ন. প্রায় 20 পরে
অনুশীলনের বছর, আমরা সমস্ত ধরণের সম্প্রসারণের বিকাশ সম্পন্ন করেছি
হাতা এই মান.এবং টেক্সটাইল, প্যাকেজিং, খাদ্য, হালকা শিল্প,
ধাতুবিদ্যা, কাগজ তৈরি, মুদ্রণ, মেশিন টুলস, মেশিনিং সেন্টার, ফোরজিং মেশিন
সরঞ্জাম, এবং ধাতুবিদ্যা যন্ত্রপাতি এবং সাধারণ যন্ত্রপাতি এবং অন্যান্য যন্ত্রপাতি,
একটি ভাল খ্যাতি গ্রহণ, এবং যন্ত্রপাতি শিল্প পণ্য প্রচার.দক্ষতা উন্নত।
এবং বিশেষ ব্যবহারকারীর চাহিদা অনুযায়ী অ-মানক লকিং সমাবেশ বিকাশ করতে পারে
পণ্যের পরামিতি
|
মৌলিক মাত্রা |
অভ্যন্তরীণ ষড়ভুজ হেডেড বল্ট |
গ্ম |
Pf (N/mm2) |
এমক
(N·m) |
জি
(কেজি) |
||||||
| d | ডি | l | এল | এল1 |
মাপ |
পরিমাণ |
চ1(kN) |
এমt(kN·m) |
|||
| মিমি | |||||||||||
| 70 | 120 | 56 | 62 | 74 | M12×55 | 8 | 197 | ৬.৮৫ | 201 | 145 | 3.3 |
| 80 | 130 | 56 | 62 | 74 | M12×55 | 12 | 291 | 11.65 | 263 | 145 | 3.7 |
| 90 | 140 | 56 | 62 | 74 | M12×55 | 12 | 29 | 13.00 | 234 | 145 | 4.0 |
| 100 | 160 | 74 | 80 | 94 | M14×70 | 15 | 389 | 19.70 | 213 | 230 | 7.2 |
| 110 | 170 | 74 | 80 | 94 | M14×70 | 15 | 483 | 22.60 | 242 | 230 | 7.7 |
| 120 | 180 | 15 | 482 | 28.90 | 222 | 230 | 8.3 | ||||
| 125 | 185 | 15 | 480 | 30.00 | 212 | 230 | 8.5 | ||||
| 130 | 190 | 74 | 80 | 94 | M14×70 | 15 | 480 | 31.20 | 205 | 230 | ৮.৮ |
| 140 | 200 | 18 | 574 | 40.20 | 227 | 230 | 9.3 | ||||
| 150 | 210 | 18 | 572 | 42.90 | 212 | 230 | 10.0 | ||||
| 160 | 230 | 18 | 800 | 64.00 | 227 | 355 | 14.9 | ||||
| 170 | 240 | 18 | 795 | 67.80 | 214 | 355 | 15.7 | ||||
| 180 | 250 | ৮৮ | 94 | 110 | M16×80 | 21 | 923 | ৮৩.০০ | 235 | 355 | 16.4 |
| 190 | 260 | 21 | 921 | ৮৮.০০ | 223 | 355 | 17.2 | ||||
| 200 | 270 | 24 | 1050 | 105.00 | 242 | 355 | 18.8 | ||||
| 210 | 290 | 20 | 1118 | 117.30 | 197 | 485 | 23.0 | ||||
| 220 | 300 | 21 | 1120 | 123.00 | 189 | 485 | 27.7 | ||||
| 240 | 320 | 110 | 116 | 134 | M18×100 | 24 | 1280 | 153.00 | 198 | 485 | 29.8 |
| 250 | 330 | 27 | 1282 | 160.20 | 205 | 485 | 31.0 | ||||
| 260 | 340 | 27 | 1430 | 186.00 | 205 | 485 | 32.0 | ||||
|
280 300 |
370 390 |
130 |
136 |
156 |
M20×120 |
24 |
1650 1650 |
230.00 245.00 |
192 179 |
690 690 |
46.0 49.0 |
