পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: Z14
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: L/C, D/A, D/P, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: প্রতি মাসে 1000
মডেল নম্বার: |
Z14 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
০.০৯-০.৪৬ কেজি |
বাহিরের ব্যাসার্ধ: |
25-72 মিমি |
বেধ (মিমি): |
60-155 |
জলোচ্ছাস আকার: |
14-65 মিমি |
টর্ক (kNm: |
9.2-38.9 |
মডেল নম্বার: |
Z14 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
০.০৯-০.৪৬ কেজি |
বাহিরের ব্যাসার্ধ: |
25-72 মিমি |
বেধ (মিমি): |
60-155 |
জলোচ্ছাস আকার: |
14-65 মিমি |
টর্ক (kNm: |
9.2-38.9 |

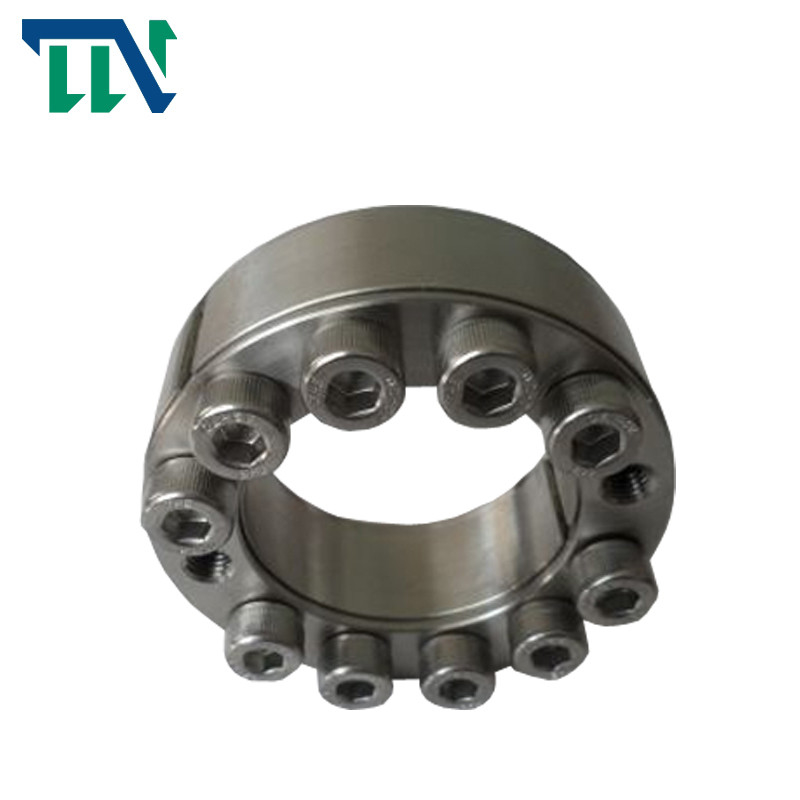

Z14 কীবিহীন লকিং অ্যাসেম্বলিস টুল লকিং ডিভাইস মেশিন টুলের জন্য
পণ্য বৈশিষ্ট্য
সম্প্রসারণ হাতাটির প্রধান উদ্দেশ্য হল স্প্লাইন এবং একক কীগুলির ফাংশন প্রতিস্থাপন করা, যাতে যন্ত্রাংশ (যেমন গিয়ার, ফ্লাইওয়াইল, পুলি, ইত্যাদি) এবং লোড প্রেরণের জন্য শ্যাফ্টের মধ্যে সংযোগ উপলব্ধি করা যায়।
যখন এটি ব্যবহার করা হয়, উচ্চ-শক্তির বোল্টগুলির ক্রিয়াকলাপের মাধ্যমে, অভ্যন্তরীণ রিং এবং শ্যাফ্টের মধ্যে এবং বাইরের রিং এবং হাবের মধ্যে একটি বিশাল হোল্ডিং বল তৈরি হয়।যখন লোডের অধীনে, টর্ক, অক্ষীয় বল বা দুটির সম্মিলিত লোড সম্প্রসারণ হাতা এবং অংশগুলির মিলিত চাপ এবং সহগামী ঘর্ষণ শক্তি দ্বারা প্রেরণ করা হয়।
|
|||||||||||||||||||||||||||
নিরাপত্তা সতর্কতা এবং পুনরায় ব্যবহার
1. যদি এই পণ্যটি যন্ত্রপাতি উত্তোলনে ব্যবহার করা হয় বা যন্ত্রপাতি লোড করা হয়, তাহলে নিরাপত্তা নিশ্চিত করতে নিরাপত্তা ডিভাইসগুলি সেট করা উচিত।
2. লোডের নিচে বল্টু আলগা করা একেবারেই নিষিদ্ধ।
পুনঃব্যবহারের সময়, কোন ময়লা, ক্ষয় এবং ক্ষতি নেই তা নিশ্চিত হওয়ার পরেই লকিং সমাবেশ ব্যবহার করা যেতে পারে।গ্রেড হল 12.9
পণ্যের পরামিতি
|
基 本 尺 寸 মৌলিক মাত্রা |
内 六 角 螺 钉 অভ্যন্তরীণ ষড়ভুজ হেডেড বল্ট |
额 定 负 荷 রেট লোড |
Pf (N/mm2) |
জি
(কেজি) |
||||||||||
| d | ডি | ডাঃ | ডি1 | এল | এল0 | এল1 | এল2 |
规 格 মাপ |
数 量 পরিমাণ |
এমক N·m |
চt(kN) |
এমt(kN·m) |
||
| মিমি | ||||||||||||||
| 14 | 64 | 109 | 0.091 | |||||||||||
|
16 18 |
25 | 33 | 42 | 16 | 20 | 26 | 30 | M4 | 4 | 2.9 | 9.20 |
74 82 |
95 85 |
0.082 0.072 |
| 19 | 87 | 80 | 0.068 | |||||||||||
| 20 | 150 | 124 | 0.113 | |||||||||||
| 22 | 30 | 39 | 50 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15.00 | 165 | 113 | 0.110 |
| 24 | 180 | 104 | 0.088 | |||||||||||
| 25 | 187 | 100 | 0.144 | |||||||||||
| 28 | 36 | 45 | 55 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15.00 | 210 | ৮৯ | 0.121 |
| 30 | 225 | 83 | 0.105 | |||||||||||
| 32 | 240 | 77 | 0.200 | |||||||||||
| 35 | 42 | 51 | 62 | 16 | 20 | 28 | 33 | M5 | 4 | 6 | 15.00 | 260 | 71 | 0.730 |
| 36 | 270 | ৬৯ | 0.162 | |||||||||||
| 38 | 44 | 54 | 66 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21.20 | 400 | 93 | 0.182 |
| 40 | 48 | 58 | 70 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21.20 | 425 | ৮৮ | 0.223 |
| 42 | 446 | 83 | 0.191 | |||||||||||
| 45 | 55 | 67 | 82 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 875 | 115 | 0.400 |
| 48 | 935 | 107 | 0.350 | |||||||||||
| 50 | 62 | 74 | ৮৯ | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 974 | 103 | 0.500 |
| 55 | 1070 | 94 | 0.410 | |||||||||||
| 60 | 72 | 84 | 99 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38.90 | 1165 | 86 | 0.580 |
| 65 | 1265 | 79 | 0.460 | |||||||||||
