পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO9001
মডেল নম্বার: Z17A
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: প্রতি মাসে 1000
মডেল নম্বার: |
Z17A লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
0.5-179.5 কেজি |
বাহিরের ব্যাসার্ধ: |
55-710 মিমি |
বেধ (মিমি): |
60-155 |
জলোচ্ছাস আকার: |
30-600MM |
টর্ক (kNm: |
64-1265 |
মডেল নম্বার: |
Z17A লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
0.5-179.5 কেজি |
বাহিরের ব্যাসার্ধ: |
55-710 মিমি |
বেধ (মিমি): |
60-155 |
জলোচ্ছাস আকার: |
30-600MM |
টর্ক (kNm: |
64-1265 |

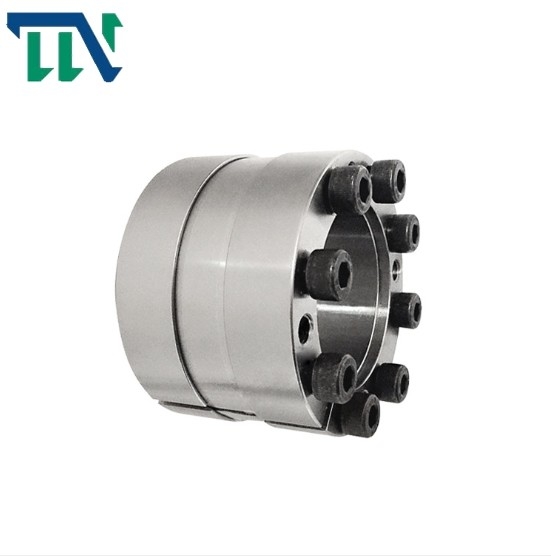

Z17 একটি চাবিহীন লকিং ডিভাইস পাওয়ার লক সমাবেশ
পণ্য বৈশিষ্ট্য
যখন সম্প্রসারণ কাপলিং হাতা অক্ষীয় দিক থেকে ইনস্টল করা হয়, তখন এটি সহজেই অক্ষীয় দিকনির্দেশের প্রয়োজনীয় অবস্থানের আকার সামঞ্জস্য করতে পারে এবং
কোনো অক্ষীয় স্থিরকরণ ছাড়াই অংশগুলির আপেক্ষিক অবস্থান।আবেদনের পরিধি সম্প্রসারণের সাথে সাথে সব ধরনের জটিল সংযোগ তৈরি হয়
যন্ত্রপাতি বিশেষ সম্প্রসারণ এবং টাইট কাপলিং হাতা দ্বারা প্রতিস্থাপিত করা যেতে পারে.ট্রান্সমিশন স্ট্রাকচারকে সরলীকরণ করুন বা একটি যান্ত্রিক উপাদানের অবিচ্ছেদ্য অংশ হয়ে উঠুন, যেমন একটি ব্যাকল্যাশ-মুক্ত ডায়াফ্রাম কাপলিং।
Z17 লকিং অ্যাসেম্বলি স্ক্রু-এর যান্ত্রিক বৈশিষ্ট্য I. ব্যবহারের জন্য নির্দেশাবলী
1. ব্যবহারের আগে দয়া করে এই নির্দেশটি সাবধানে পড়ুন;
2. বর্তমান পণ্যটি কনফিগার করা যন্ত্রপাতির মডেলের সাথে সামঞ্জস্যপূর্ণ কিনা তা নিশ্চিত করুন;
3. লকিং অ্যাসেম্বলির উপাদানগুলিতে মলিবডেনাম বা সিলিকন যুক্ত অ্যাডিটিভ ব্যবহার করা উচিত নয়;
4. এই পণ্যের নির্দিষ্ট কর্মক্ষমতা স্তর হল 1.2 গ্রেড 9 বোল্ট অন্যান্য বোল্ট দ্বারা প্রতিস্থাপিত হবে;
5. এই পণ্য কোন কেন্দ্র অবস্থান ফাংশন আছে.আপনার যদি এই ফাংশনের প্রয়োজন হয়, তাহলে অনুগ্রহ করে এটি হুইল হাবে নিজের দ্বারা ডিজাইন করুন;
6. লকিং সমাবেশের ইনস্টলেশনের সময় জোর করে ঠক ঠক করবেন না;
7. খাদ এবং হাবের নির্বাচন সহনশীলতা হল H8 / H8;
পণ্যের পরামিতি
|
基 本 尺 寸 মৌলিক মাত্রা |
内 六 角 螺 钉 অভ্যন্তরীণ ষড়ভুজ হেডেড বল্ট |
额定负荷 রেট লোড |
Pf (N/mm2) |
জি
(কেজি) |
||||||||
| d | ডি | এল1 | এল2 | এল3 | এল4 |
规 格 মাপ |
数 量 পরিমাণ |
এমক N·m |
চt(kN) |
এমt(kN·m) |
||
| মিমি | ||||||||||||
| 30 | 55 | 6 | 60 | 0.9 | 132 | 0.5 | ||||||
| 35 | 60 | 40 | 17 | 46 | 52 | M6 | 7 | 17 | 71 | 1.25 | 135 | 0.6 |
| 40 | 65 | 8 | 75 | 1.5 | 124 | 0.7 | ||||||
| 45 | 75 | 6 | 112 | 2.5 | 136 | 1.1 | ||||||
| 50 | 80 | 7 | 120 | 3.0 | 132 | 1.2 | ||||||
| 55 | 85 | 48 | 20 | 56 | 64 | M8 | 8 | 41 | 138 | 3.8 | 138 | 1.3 |
| 60 | 90 | 8 | 143 | 4.3 | 127 | 1.4 | ||||||
| 65 | 95 | 9 | 162 | 5.3 | 132 | 1.5 | ||||||
| 70 | 110 | 8 | 219 | 7.6 | 143 | 2.6 | ||||||
| 75 | 115 | 8 | 219 | 8.2 | 134 | 2.8 | ||||||
|
80 85 |
120 125 |
58 | 24 | 68 | 78 | M10 |
8 9 |
83 |
219 240 |
৮.৭ 10.4 |
125 133 |
2.9 3.1 |
| 90 | 130 | 10 | 274 | 12.3 | 139 | 3.2 | ||||||
| 95 | 135 | 10 | 274 | 13.0 | 132 | 3.3 | ||||||
| 100 | 145 | 8 | 301 | 15.0 | 121 | 4.5 | ||||||
| 110 | 155 | 66 | 28 | 76 | ৮৮ | 9 | ৩৩৮ | 18.6 | 123 | 4.9 | ||
| 120 | 165 | 10 | 376 | 22.5 | 126 | 5.3 | ||||||
| 130 | 180 | M12 | 12 | 145 | 451 | 29.3 | 121 | 7.3 | ||||
|
140 150 |
190 200 |
76 | 33 | 86 | 98 |
12 14 |
451 526 |
31.5 ৩৯.৪ |
112 122 |
7.8 8.2 |
||
| 160 | 210 | 15 | 563 | 45.0 | 123 | ৮.৭ | ||||||
| 170 | 225 | 86 | 38 | 98 | 112 | 12 | 619 | 52.5 | 112 | 11.6 | ||
| 180 | 235 | M14 | 14 | 230 | 722 | 64.9 | 124 | 12.2 | ||||
| 190 | 250 | 102 | 46 | 114 | 126 | 16 | 825 | 78.3 | 113 | 16.7 | ||
| 200 | 260 | 18 | 925 | 92.7 | 121 | 17.4 | ||||||
| 220 | 285 | 16 | 1146 | 126.0 | 126 | 22.3 | ||||||
| 240 | 305 | 110 | 50 | 122 | 138 | M16 | 16 | 355 | 1146 | 13.50 | 115 | 24.1 |
| 260 | 325 | 18 | 1289 | 167.6 | 120 | 25.8 | ||||||
| 280 | 355 | 130 | 60 | 145 | 164 | M18 | 18 | 485 | 1552 | 217.0 | 113 | 38.2 |
| 300 | 375 | 20 | 1724 | 258.5 | 117 | 40.6 | ||||||
| 320 | 405 | 154 | 72 | 170 | 190 | M20 | 20 | 690 | 2236 | 357.8 | 120 | 58.6 |
| 340 | 425 | 380.0 | 113 | 61.8 | ||||||||
| 360 | 455 | 20 | 2784 | 501.0 | 115 | 85.0 | ||||||
|
380 400 |
475 495 |
178 | 84 | 198 | 220 | M22 |
21 24 |
930 |
2923 2923 |
555.0 584.0 |
115 109 |
৮৭.২ 93.4 |
| 420 | 515 | 24 | 3132 | 657.0 | 111 | 97.5 | ||||||
|
440 460 480 500 520 540 560 580 600 |
545 565 585 605 630 650 670 670 710 |
202 |
96 |
226 |
250 |
M24 |
24 24 24 28 28 28 30 30 |
1200 |
3617 3617 3617 3940 3940 3940 4219 4219 4219 |
795.0 831.0 868.0 985.0 1024.0 1063.0 1181.0 1224.0 1266.0 |
108 103 99 104 100 96 100 96 92 |
128.9 134.1 139.3 144.5 157.6 163.1 168.6 174.0 179.5 |
