পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: Z20
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: প্রতি মাসে 1000
মডেল নম্বার: |
Z20 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
0.37-9.2 কেজি |
বাহিরের ব্যাসার্ধ: |
60-260 মিমি |
বেধ (মিমি): |
72-197 মিমি |
জলোচ্ছাস আকার: |
25-160 মিমি |
টর্ক (kNm: |
17-145 |
মডেল নম্বার: |
Z20 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
0.37-9.2 কেজি |
বাহিরের ব্যাসার্ধ: |
60-260 মিমি |
বেধ (মিমি): |
72-197 মিমি |
জলোচ্ছাস আকার: |
25-160 মিমি |
টর্ক (kNm: |
17-145 |

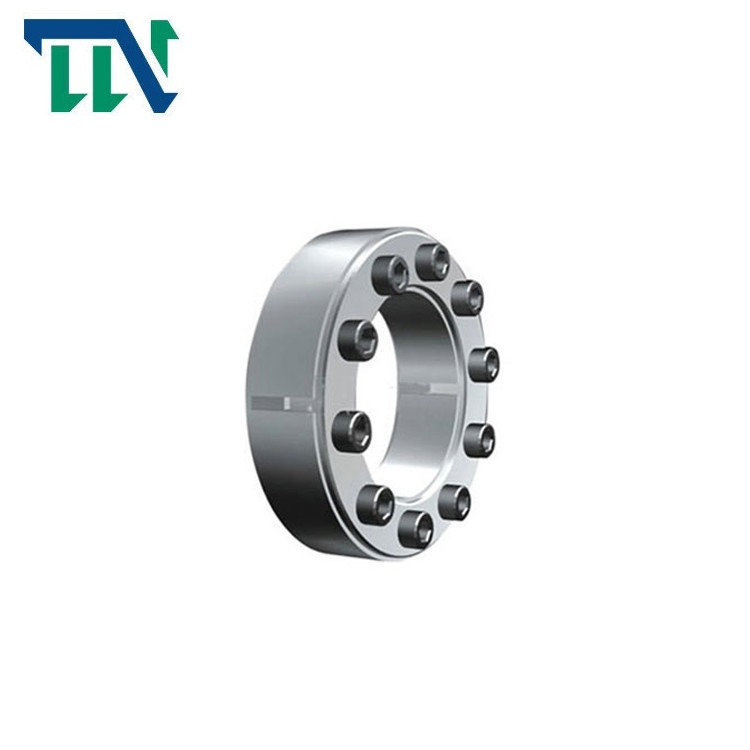

Z20 কীবিহীন লকিং ডিভাইস পাওয়ার লক সমাবেশ
পণ্য বৈশিষ্ট্য
Changzhou tianniu ট্রান্সমিশন কোম্পানি দ্বারা উত্পাদিত z-সিরিজ লকিং সমাবেশ একটি চাবিহীন সংযোগ কাঠামো।অক্ষীয় শক্তির ক্রিয়াকলাপের অধীনে, অভ্যন্তরীণ এবং বাইরের হাতাগুলি শ্যাফ্ট এবং হাবের সাথে ঘনিষ্ঠভাবে সঙ্কুচিত হয় এবং প্রসারিত হয় যাতে টর্ক এবং অক্ষীয় বল প্রেরণের জন্য যথেষ্ট ঘর্ষণ তৈরি হয়, যাতে প্রক্রিয়া পরিচালনার উদ্দেশ্য অর্জন করা যায়।
বৈশিষ্ট্য: সংযোগের ভাল কেন্দ্রীকরণ কর্মক্ষমতা;সমাবেশের সময় কোন গরম করার প্রয়োজন হয় না;খাদ এবং হাবের মধ্যে আপেক্ষিক অবস্থানটি বিচ্ছিন্ন করা বা সামঞ্জস্য করা সুবিধাজনক;কোন চাপ ঘনত্ব;শক্তিশালী ভারবহন ক্ষমতা.ব্যবহার: যখন হাবটি শ্যাফ্টের সাথে সংযুক্ত থাকে, তখন এটি বোল্ট দ্বারা আঁটসাঁট হওয়ার পরে একটি শক্ত বন্ধের ভূমিকা পালন করে।যেহেতু পণ্যটি একটি শঙ্কুযুক্ত পৃষ্ঠ বা শঙ্কুযুক্ত কাঠামো, এটি অক্ষীয় বল আন্দোলনের মাধ্যমে রেডিয়াল শক্তিতে পরিবর্তিত হয়, যার ফলে ঘর্ষণ হয় এবং টর্কের প্রয়োজনীয়তা পূরণ হয়।বিচ্ছিন্ন করার সময়, সমস্ত বোল্ট আলগা করুন।বল্টু অপসারণ করার প্রয়োজন নেই।তারপরে একটি অ্যালেন রেঞ্চ দিয়ে বিচ্ছিন্ন করার গর্তে উপযুক্ত বোল্টগুলি স্ক্রু করুন এবং বিচ্ছিন্ন অংশগুলি আলগা করুন
পণ্যের পরামিতি
মৌলিক মাত্রা |
অভ্যন্তরীণ ষড়ভুজ হেডেড বল্ট |
গ্ম | জি (কেজি) | ||||||||
| d | ডি | ডি1 | এল1 | এল | এল2 |
মাপ |
পরিমাণ |
এমক (N·m) |
এমt(kN·m) | চ1(kN) | |
| মিমি | |||||||||||
| 25 | 60 | 37.5 | 27.5 | 20 | 17 | M6×18 | 9 | 17 | 0.20 | 22 | 0.37 |
| 30 | 65 | 42.5 | 9 | 0.30 | 24 | 0.42 | |||||
| 35 | 72 | 47.5 | 12 | 0.50 | 35 | 0.48 | |||||
| 40 | 78 | 52.5 | 15 | 0.60 | 40 | 0.54 | |||||
| 45 | 92 | 60 | 33.5 | 24 | 20 | M8×22 | 12 | 41 | 1.0 | 55 | 0.92 |
| 50 | 98 | 65 | 12 | 1.2 | 60 | 1.0 | |||||
| 55 | 105 | 70 | 14 | 1.5 | 70 | 1.1 | |||||
| 60 | 110 | 75 | 14 | 1.7 | 72 | 1.2 | |||||
| 70 | 138 | 90 | 39.5 | 28 | 24 | M10×25 | 14 | 83 | 3 | 110 | 2.3 |
| 80 | 145 | 100 | 14 | 4 | 120 | 2.4 | |||||
| 90 | 160 | 110 | 16 | 5 | 130 | 2.8 | |||||
| 100 | 180 | 122.5 | 47 | 33 | 26 | M12×30 | 14 | 145 | 6.5 | 150 | 3.8 |
| 110 | 190 | 132.5 | 14 | 7 | 160 | 4.1 | |||||
| 120 | 205 | 142.5 | 16 | 9 | 190 | 4.7 | |||||
| 140 | 230 | 165 |
52 |
38 |
34 |
M12×35 | 22 | 14 | 240 | 7.4 | |
| 160 | 260 | 185 | 26 | 20 | 310 | 9.2 | |||||
