পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO9001
মডেল নম্বার: Z21
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
যোগানের ক্ষমতা: প্রতি মাসে 1000
মডেল নম্বার: |
Z21 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
0.1-118 কেজি |
বাহিরের ব্যাসার্ধ: |
38-485 মিমি |
বেধ (মিমি): |
11-142 মিমি |
জলোচ্ছাস আকার: |
14-300 মিমি |
টর্ক (kNm: |
30-292000 |
মডেল নম্বার: |
Z21 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
0.1-118 কেজি |
বাহিরের ব্যাসার্ধ: |
38-485 মিমি |
বেধ (মিমি): |
11-142 মিমি |
জলোচ্ছাস আকার: |
14-300 মিমি |
টর্ক (kNm: |
30-292000 |

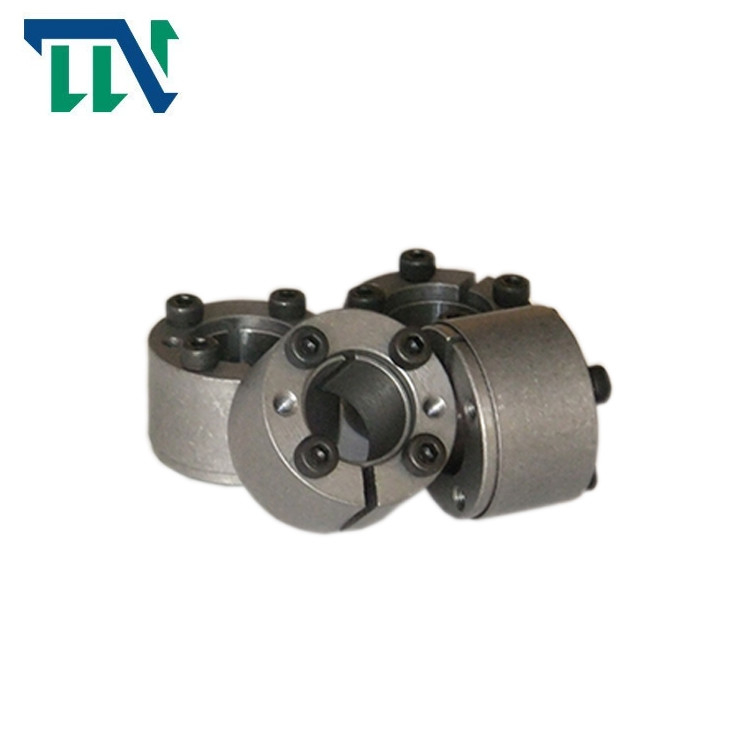

Z20 কীবিহীন লকিং ডিভাইস পাওয়ার লক সমাবেশ
পণ্য বৈশিষ্ট্য
লকিং অ্যাসেম্বলি (এর পরে লকিং অ্যাসেম্বলি হিসাবে উল্লেখ করা হয়) হল একটি উন্নত মৌলিক উপাদান যা বিশ্বে ভারী বোঝার অধীনে যান্ত্রিক সংযোগে ব্যাপকভাবে ব্যবহৃত হয়।চাকা এবং শ্যাফ্টের সংযোগে, এটি একটি চাবিহীন সংযোগ যন্ত্র যা উচ্চ-শক্তির বোল্ট শক্ত করে লোড ট্রান্সমিশন উপলব্ধি করে যাতে কন্টেনমেন্ট পৃষ্ঠের মধ্যে চাপ এবং ঘর্ষণ তৈরি হয়।
Changzhou tianniu ট্রান্সমিশন কোম্পানি দ্বারা উত্পাদিত z-সিরিজ লকিং সমাবেশ ইউরোপের প্রামাণিক প্রযুক্তিগত মানগুলির উপর নির্ভর করে এবং বৈজ্ঞানিকভাবে পণ্যগুলিতে কিছু সৃজনশীল উন্নতি করেছে।কোম্পানিটি প্রধানত ইউরো, জেবি (জিবি) স্ট্যান্ডার্ড, ইউএসএ স্ট্যান্ডার্ড এবং বিভিন্ন নন-স্ট্যান্ডার্ড লকিং অ্যাসেম্বলি সিরিজ পণ্য উত্পাদন করে।পণ্যগুলি ইউরোপীয় ইউনিয়ন, মার্কিন যুক্তরাষ্ট্র, অস্ট্রেলিয়া, দক্ষিণ-পূর্ব এশিয়া, হংকং এবং তাইওয়ান এবং অন্যান্য দেশ এবং অঞ্চলে রপ্তানি করা হয়।বর্তমানে, এন্টারপ্রাইজটি 1000 বর্গ মিটার এলাকা জুড়ে রয়েছে এবং বিভিন্ন CNC মেশিন টুল, উচ্চ-নির্ভুলতা পরিমাপ যন্ত্র এবং বিশেষ পরিমাপ সরঞ্জাম রয়েছে।কোম্পানিটি ধারাবাহিকভাবে 30 টিরও বেশি স্ট্যান্ডার্ড সিরিজ এবং লকিং অ্যাসেম্বলির হাজার হাজার স্পেসিফিকেশন তৈরি এবং তৈরি করেছে।এটি চীনে একটি বড় মাপের পেশাদার লকিং সমাবেশ প্রস্তুতকারক
|
পণ্যের নাম
|
Z সিরিজ লকিং সমাবেশ
|
|
মডেল
|
জেড
|
|
ভিতরের ব্যাস
|
14-300 মিমি
|
|
বাহিরের ব্যাসার্ধ
|
38-485 মিমি
|
|
পুরুত্ব
|
11-142 মিমি
|
|
ওজন
|
0.1-118 কেজি
|
|
টর্ক ক্ষমতা
|
30-292000N.m
|
|
প্যাকেজ
|
শক্ত কাগজ/কাঠের কেস/গ্রাহকের অনুরোধ
|
|
পরিশোধের শর্ত
|
টিটিএল/সি, ডি/এ, ডি/পি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল
|
|
আবেদন
|
টেক্সটাইল মেশিন, ফ্যান, ভেন্টিলেটর, প্রিন্টিং মেশিন
|
পণ্যের পরামিতি
|
মৌলিক মাত্রা |
অভ্যন্তরীণ ষড়ভুজ হেডেড বল্ট |
রেট লোড |
এমক
(N·m) |
জি
(কেজি) |
|||||
| d | ডি | এল | এল1 |
মাপ |
পরিমাণ |
এমt(N·m) | চ1(kN) | ||
| মিমি | |||||||||
| 10 | 20 |
13 |
15.5 |
M2.5×12 |
4 |
14.1 | 2900 | 0.85 | 0.019 |
| 11 | 22 | 15.3 | 2900 | 0.85 | 0.022 | ||||
| 12 | 22 | 17.1 | 2900 | 0.85 | 0.024 | ||||
| 14 | 26 |
17 |
20 |
M3×16 |
31 | 4380 | 0.68 | 0.039 | |
| 15 | 28 | 32.5 | 4380 | 0.68 | 0.044 | ||||
| 16 | 32 | 21 | M4×16 | 61 | 7700 | 3.5 | 0.068 | ||
| 17 | 35 |
21 |
25 |
M4×20 |
63 | 7700 | 3.5 | 0.090 | |
| 18 | 35 | 68 | 7700 | 3.5 | 0.093 | ||||
| 19 | 35 | 72 | 7700 | 3.5 | 0.098 | ||||
| 20 | 38 |
26 |
M5×20 |
126 | 126000 | ৬.৬ | 0.12 | ||
| 22 | 40 | 135 | 126000 | ৬.৬ | 0.13 | ||||
| 24 | 47 |
26 |
32 |
M6×25 |
207 | 17900 | 11.8 | 0.20 | |
| 25 | 47 | 216 | 17900 | 11.8 | 0.22 | ||||
| 28 | 50 |
6 |
365 | 26120 | 11.8 | 0.24 | |||
| 30 | 55 | 387 | 26120 | 11.8 | 0.26 | ||||
| 32 | 55 | 421 | 26120 | 11.8 | 0.27 | ||||
|
মৌলিক মাত্রা |
অভ্যন্তরীণ ষড়ভুজ হেডেড বল্ট |
রেট লোড |
এমক
(N·m) |
জি
(কেজি) |
|||||
| d | ডি | এল | এল1 |
মাপ |
পরিমাণ |
চ1(kN) | এমt(kN·m) | ||
| মিমি | |||||||||
| 35 | 60 |
31 |
37 |
M6×30 |
8 | 34990 | 633 | 11.8 | 0.37 |
| 38 | 65 | 8 | 34990 | 667 | 11.8 | 0.41 | |||
| 40 | 65 | 8 | 34990 | ৬৯৬ | 11.8 | 0.42 | |||
| 42 | 75 |
36 |
44 |
M8×35 |
6 | 48000 | 1011 | 28.6 | 0.63 |
| 45 | 75 | 6 | 48000 | 1095 | 28.6 | 0.70 | |||
| 48 | 80 | 8 | 64270 | 1560 | 28.6 | 0.71 | |||
| 50 | 80 | 8 | 64270 | 1610 | 28.6 | 0.73 | |||
