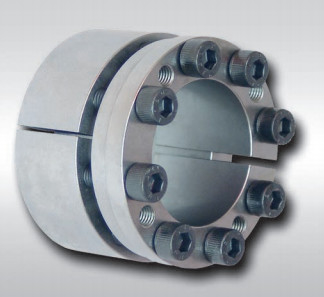

Rlk130 চাবিহীন লকিং শ্যাফট কাপলিং অ্যাসেম্বলি পাওয়ার লক

Name: Rlk130 চাবিহীন লকিং শ্যাফট কাপলিং অ্যাসেম্বলি পাওয়ার লক
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: RLK130
Price: 50.00 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	RLK130
MOQ:	2
মূল্য:	negotiable
Delivery Time:	5-7 কার্যদিবস
Payment Terms:	L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

Detail Information

Product Description

Detail Information

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

ISO-9001

মডেল নম্বার:

RLK130 লকিং সমাবেশ

উপাদান:

GCr15 বিয়ারিং স্টিল

ওজন:

0.4-9.5

বাহিরের ব্যাসার্ধ:

47-200 মিমি

বেধ (মিমি):

24-140 মিমি

জলোচ্ছাস আকার:

20-150 মিমি

টর্ক (kNm:

30-380

প্যাকেজিং বিবরণ:

বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন

যোগানের ক্ষমতা:

প্রতি মাসে 1000

বিশেষভাবে তুলে ধরা:

Rlk130 লকিং অ্যাসেম্বলি

চাবিহীন লকিং শ্যাফ্ট কাপলিং অ্যাসেম্বলি

Rlk130 চাবিহীন লকিং শ্যাফ্ট কাপলিং

Product Description

RLK130 লক নাট বিয়ারিং স্ট্যান্ডার্ড শ্যাফ্ট লকিং ডিভাইস

পণ্য বৈশিষ্ট্য

লকিং অ্যাসেম্বলি হল একটি উন্নত মৌলিক উপাদান যা বিশ্বে ভারী লোডের অধীনে যান্ত্রিক সংযোগে ব্যাপকভাবে ব্যবহৃত হয়।চাকা এবং শ্যাফ্টের সংযোগে, এটি একটি চাবিহীন সংযোগ যন্ত্র যা উচ্চ-শক্তির বোল্ট শক্ত করে লোড ট্রান্সমিশন উপলব্ধি করে যাতে কন্টেনমেন্ট পৃষ্ঠের মধ্যে চাপ এবং ঘর্ষণ তৈরি হয়।

লকিং সমাবেশ নির্বাচন নিম্নলিখিত প্রয়োজনীয়তা পূরণ করা উচিত:

A. ট্রান্সমিশন টর্ক: MT ≥ M

B. ভারবহন অক্ষীয় বল: ft ≥ FX

C. ট্রান্সমিশন ফোর্স: ft ≥ f2x + (MD / 2x10-3) 2

D. বিয়ারিং রেডিয়াল ফোর্স: Pt ≥ FR / d1x103, যেখানে:

M ￣ টর্ক প্রেরণ করা হবে, kn · m;

FX ￣ অক্ষীয় বল বহন করতে হবে, kn;

FT ￣ রেডিয়াল বল বহন করতে হবে, kn;

MT ￣ লকিং অ্যাসেম্বলির রেটেড টর্ক, kn · m;

FT ￣ লকিং সমাবেশের রেটেড অক্ষীয় বল;কেএন;

d|অভ্যন্তরীণ ব্যাস এবং লকিং সমাবেশের ভিতরের রিং প্রস্থ, মিমি;

Pt ￣ লকিং সমাবেশ এবং খাদ, N / mm2 এর মধ্যে যৌথ পৃষ্ঠের উপর চাপ

মডেল		RLK130 পাওয়ার লকিং অ্যাসেম্বলি
খাদের উপর চাপ (N/mm2)		174-309
হাবের উপর চাপ (N/mm2)		112-184
রেটেড লোড (kN.m)	বল	53-640
	টর্ক	0.53-57.5
অভ্যন্তরীণ রেসের আকার (মিমি)		20-180
বাইরের রেসের আকার (মিমি)		47-235
বেধ (মিমি)		48-90
ওজন (কেজি)		0.4-11

পণ্যের পরামিতি

基本尺寸 মৌলিক মাত্রা					内六角螺钉অভ্যন্তরীণ ষড়ভুজ হেডেড বল্ট		额定负荷 রেট লোড		Pf (N/mm2)	এম_ক (N·m)	জি (কেজি)
d	ডি	এল	এল₁	এল₂	规格 মাপ	数量 পরিমাণ	চ₁(kN)	এম_t(kN·m)
মিমি					规格 মাপ	数量 পরিমাণ	চ₁(kN)	এম_t(kN·m)
20	47	37	31	21.7	M6	4	30	0.30	287	17	0.27
22	47					4	30	0.33	260		0.29
25	50					5	35	0.44	287		0.30
28	55							0.49	256		0.36
30	55							0.53	239		0.34
35	60					6	45	0.81	246		0.38
40	65						45	0.94	215		0.41
45	75	46	38	25.3	M8		80	1.86	283	41	0.70
50	80						80	2.07	255		0.76
55	85					8	90	2.54	270		0.82
60	90						90	2.77	247		0.88
65	95						105	3.58	261		0.94
70	110	60	50	33.4	M10		140	5.10	244	83	2.10
75	115							5.46	228		2.20
80	120							5.85	214		2.30
85	125						175	7.45	230		2.40
90	130						175	7.90	217		2.60
95	135					10	205	9.90	257		2.70
100	145	68	58	40.8			220	11.00	192		3.70
105	150							11.55	210		3.90
110	155							12.10	175		4.00
120	165					12	260	15.70	192		৪.৩০
125	170				M12	10	320	17.50	189	145	4.80
130	180							20.70	188		5.90
140	190							22.50	175		৬.৩০
150	200	77	65	৪৫.৪		12	380	28.50	196		6.70
