পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: RLK132
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
যোগানের ক্ষমতা: প্রতি মাসে 1000
মডেল নম্বার: |
RLK132 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
0.27-6.7 কেজি |
বাহিরের ব্যাসার্ধ: |
47-200 মিমি |
আকার: |
M4 M6 M8 M10 |
জলোচ্ছাস আকার: |
20-150 মিমি |
টর্ক (kNm: |
30-380 |
মডেল নম্বার: |
RLK132 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
0.27-6.7 কেজি |
বাহিরের ব্যাসার্ধ: |
47-200 মিমি |
আকার: |
M4 M6 M8 M10 |
জলোচ্ছাস আকার: |
20-150 মিমি |
টর্ক (kNm: |
30-380 |

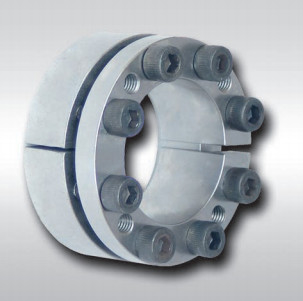

RLK132 লক নাট বিয়ারিং স্ট্যান্ডার্ড শ্যাফ্ট লকিং ডিভাইস
পণ্য বৈশিষ্ট্য
লকিং অ্যাসেম্বলি একটি নতুন ধরনের সংযোগ।এটি লকিং অ্যাসেম্বলি এবং শ্যাফ্টের মধ্যে বা হাউজিং পৃষ্ঠের মধ্যে ইতিবাচক চাপ তৈরি করতে উচ্চ-শক্তির বোল্টগুলিকে শক্ত করার উপর নির্ভর করে, যার সাথে ঘর্ষণ এবং একটি চাবিহীন সংযোগ ডিভাইস যা লোড ট্রান্সমিশন উপলব্ধি করে।বন্ড এবং বন্ড ছাড়া সাধারণ হস্তক্ষেপের ঐতিহ্যগত যান্ত্রিক সংযোগ পদ্ধতির তুলনায় এটির অনেকগুলি অনন্য সুবিধা এবং বৈশিষ্ট্য রয়েছে
সুরক্ষা নির্দেশাবলী
1. ইনস্টলেশনের পরে, লকিং অ্যাসেম্বলির উন্মুক্ত প্রান্তের মুখ এবং মরিচা-বিরোধী তেলের দাগ দিয়ে বোল্টের মাথা কোট করুন।খোলা বাতাসে বা খারাপ কাজের পরিবেশে কাজ করে এমন মেশিনগুলির জন্য, সম্প্রসারণ সংযোগকারী হাতাটির উন্মুক্ত প্রান্তের মুখটি নিয়মিতভাবে মরিচা প্রতিরোধী তেল দিয়ে প্রলিপ্ত করা উচিত।
2. লকিং অ্যাসেম্বলির জন্য যা ক্ষয়কারী মাধ্যমে কাজ করতে হবে, বিশেষ সুরক্ষা (যেমন কভার প্লেট যোগ করা) গৃহীত হবে যাতে লকিং সমাবেশকে মরিচা না পড়ে।
নিরাপত্তা সতর্কতা এবং পুনরায় ব্যবহার
1. যদি এই পণ্যটি যন্ত্রপাতি উত্তোলনে ব্যবহার করা হয় বা যন্ত্রপাতি লোড করা হয়, তাহলে নিরাপত্তা নিশ্চিত করতে নিরাপত্তা ডিভাইসগুলি সেট করা উচিত।
2. লোডের নিচে বোল্ট আলগা করা একেবারেই নিষিদ্ধ।
পুনঃব্যবহারের সময়, কোন ময়লা, ক্ষয় এবং ক্ষতি নেই তা নিশ্চিত হওয়ার পরেই লকিং সমাবেশ ব্যবহার করা যেতে পারে।গ্রেড হল 12.9
পণ্যের পরামিতি
|
মৌলিক মাত্রা |
অভ্যন্তরীণ ষড়ভুজ হেডেড বল্ট |
গ্ম |
Pf (N/mm2) |
এমক
(N·m) |
জি
(কেজি) |
||||||
| d | ডি | এল | এল1 | এল2 |
মাপ |
পরিমাণ |
চ1(kN) | এমt(kN·m) | |||
| মিমি | |||||||||||
| 20 | 47 |
37 |
31 |
21.7 |
M6 |
4 |
30 |
0.30 | 287 |
17 |
0.27 |
| 22 | 47 | 0.33 | 260 | 0.29 | |||||||
| 25 | 50 |
5 |
35 |
0.44 | 287 | 0.30 | |||||
| 28 | 55 | 0.49 | 256 | 0.36 | |||||||
| 30 | 55 | 0.53 | 239 | 0.34 | |||||||
| 35 | 60 |
6 |
45 |
0.81 | 246 | 0.38 | |||||
| 40 | 65 | 0.94 | 215 | 0.41 | |||||||
| 45 | 75 |
46 |
38 |
25.3 |
M8 |
80 |
1.86 | 283 |
41 |
0.70 | |
| 50 | 80 | 2.07 | 255 | 0.76 | |||||||
| 55 | 85 |
8 |
90 |
2.54 | 270 | 0.82 | |||||
| 60 | 90 | 2.77 | 247 | 0.88 | |||||||
| 65 | 95 | 105 | 3.58 | 261 | 0.94 | ||||||
| 70 | 110 |
60 |
50 |
33.4 |
M10 |
140 |
5.10 | 244 |
83 |
2.10 | |
| 75 | 115 | 5.46 | 228 | 2.20 | |||||||
| 80 | 120 | 5.85 | 214 | 2.30 | |||||||
| 85 | 125 |
175 |
7.45 | 230 | 2.40 | ||||||
| 90 | 130 | 7.90 | 217 | 2.60 | |||||||
| 95 | 135 |
10 |
205 | 9.90 | 257 | 2.70 | |||||
| 100 | 145 |
68 |
58 |
40.8 |
220 |
11.00 | 192 | 3.70 | |||
| 105 | 150 | 11.55 | 210 | 3.90 | |||||||
| 110 | 155 | 12.10 | 175 | 4.00 | |||||||
| 120 | 165 | 12 | 260 | 15.70 | 192 | ৪.৩০ | |||||
| 125 | 170 |
M12 |
10 |
320 |
17.50 | 189 |
145 |
4.80 | |||
| 130 | 180 | 20.70 | 188 | 5.90 | |||||||
| 140 | 190 | 22.50 | 175 | ৬.৩০ | |||||||
| 150 | 200 | 77 | 65 | ৪৫.৪ | 12 | 380 | 28.50 | 196 | 6.70 | ||
