পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: RLK133
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: প্রতি মাসে 1000
মডেল নম্বার: |
RLK133 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
0.3-9.6 |
বাহিরের ব্যাসার্ধ: |
47-260 মিমি |
আকার: |
M 4 M 6 |
জলোচ্ছাস আকার: |
20-200mm |
টর্ক (kNm: |
123-119 |
মডেল নম্বার: |
RLK133 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
0.3-9.6 |
বাহিরের ব্যাসার্ধ: |
47-260 মিমি |
আকার: |
M 4 M 6 |
জলোচ্ছাস আকার: |
20-200mm |
টর্ক (kNm: |
123-119 |

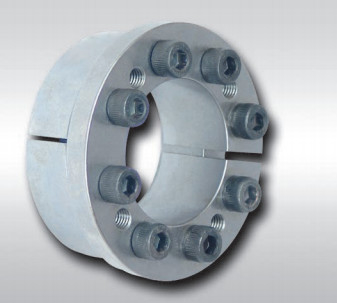

RLK133 লক নাট বিয়ারিং স্ট্যান্ডার্ড শ্যাফ্ট লকিং ডিভাইস
পণ্য বৈশিষ্ট্য
এই ধরনেরক্ল্যাম্পিং খাদ কাপলিংসংবেদনশীল এবং যেকোনো ক্ষেত্রে সঠিক পদ্ধতি ব্যবহার করতে হবে
সঠিক সরঞ্জাম।স্টোরেজ, পরিবহন এবং ইনস্টলেশনের প্রক্রিয়ায়, বিয়ারিংয়ের অংশগুলি হওয়া উচিত নয়
ক্ষতিগ্রস্তকিছু বিয়ারিং বেশি চাপ প্রয়োজন, তাই বিশেষ সরঞ্জাম প্রয়োজন।উল্লেখ করতে ভুলবেন না
গাড়ী উত্পাদন নির্দেশাবলী।বিয়ারিং ইনস্টল করার সময়, তারা একটি পরিষ্কার এবং পরিপাটি ইনস্টল করা উচিত
পরিবেশবিয়ারিংগুলিতে প্রবেশ করা ছোট কণাগুলি বিয়ারিংয়ের পরিষেবা জীবনকেও ছোট করবে।এটা খুবই
বিয়ারিং প্রতিস্থাপন করার সময় একটি পরিষ্কার পরিবেশ রাখা গুরুত্বপূর্ণ।এটি ভারবহন ঠক্ঠক্ শব্দ করার অনুমতি দেওয়া হয় না
একটি হাতুড়ি দিয়ে, এবং ভারবহনটি মাটিতে না পড়ে (বা অনুরূপ অনুপযুক্ত পরিচালনা) মনোযোগ দিন।
ইনস্টলেশনের আগে, খাদ এবং ভারবহন আসনের অবস্থাও পরীক্ষা করা উচিত।এমনকি ছোট পরিধান
দুর্বল ফিট হতে পারে, যার ফলে ভারবহন প্রথম দিকে ব্যর্থ হয়।
খাদটিকে কেন্দ্রে কেন্দ্র করে
উচ্চ সংক্রমণযোগ্য টর্ক
সংক্ষিপ্ত অক্ষীয় প্রস্থ
20 মিমি এবং 200 মিমি এর মধ্যে খাদ ব্যাসের জন্য
Disassembly পদ্ধতি
1. কোন লোড নেই তা নিশ্চিত করার পরে, ধীরে ধীরে বোল্টগুলি আলগা করুন, তবে সমস্ত বোল্টগুলিকে স্ক্রু করবেন না।
2. সরানো বোল্টটিকে সামনের প্রেসিং প্লেটের অক্জিলিয়ারী থ্রেডেড গর্তে স্ক্রু করুন, লকিং অ্যাসেম্বলিটি আলগা না হওয়া পর্যন্ত বোল্টটিকে উপরের প্রেসিং প্লেটের বিপরীতে স্ক্রু করুন এবং তারপরে সম্প্রসারণ সংযোগকারী হাতাটি বের করতে বোল্টটিকে আলতোভাবে আলতো চাপুন এবং টানুন।
পণ্যের পরামিতি
|
মৌলিক মাত্রা |
অভ্যন্তরীণ ষড়ভুজ হেডেড বল্ট |
রেট লোড |
এমক
(N·m) |
Pf (N/mm2) |
জি
(কেজি) |
||||||||
| d | ডি | L1 | L2 | L3 | L4 | D1 |
মাপ |
পরিমাণ |
চt(kN) | এমt(kN·m) | |||
| মিমি | |||||||||||||
| 20 | 47 | 53 | 0.54 | 276 | 0.51 | ||||||||
| 22 | 47 | 53 | 0.6 | 253 | 0.53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
M6 | 7 | 54 |
0.65 0.68 |
14 |
230 222 |
0.55 0.62 |
| 28 | 55 | 61 | 0.76 | 198 | 0.65 | ||||||||
| 30 | 55 | 61 | 0.82 | 186 | 0.70 | ||||||||
| 32 | 60 | 66 | 1.31 | 261 | 0.80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
M6 | 11 | 82 |
1.44 1.56 |
14 |
240 220 |
0.81 0.90 |
| 40 | 65 | 71 | 1.64 | 209 | 1.33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2.13 | 213 | 1.24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2.28 | 199 | 1.35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2.43 | 186 | 1.41 | ||||||
| 50 | 80 | 59 | 51 | 34.4 | 30 | 86 | M8 | 6 | 101 | 2.53 | 41 | 179 | 1.44 |
| 55 | 85 | 91 | 9 | 152 | 4.18 | 244 | 1.45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4.56 | 224 | 1.55 | ||||||
| 65 | 95 | 102 | 9 | 152 | ৪.৯৪ | 206 | 1.67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6.5 | 176 | 2.61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7.0 | 165 | 2.75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
M10 |
7 8 |
186 213 |
7.4 9.0 |
83 |
153 165 |
2.89 ৩.০৪ |
| 90 | 130 | 137 | 8 | 213 | 9.6 | 157 | 3.18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12.6 | 185 | ৩.৩৩ | ||||||
| 100 | 145 | 152 | 7 | 270 | 13.3 | 153 | 4.62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
M12 |
7 8 |
270 309 |
14.7 18.4 |
145 |
140 147 |
5.00 5.37 |
| 130 | 180 | 188 | 10 | 388 | 25.1 | 171 | ৬.৪৬ | ||||||
| 140 | 190 | 199 | 11 | 586 | 40.5 | 213 | 7.73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47.0 | 217 | 8.21 | ||||||
| 160 | 210 | ৮৭.৫ | 73.5 | 58.5 | 51 | 219 | M14 | 13 | 692 | 54.3 | 230 | 220 | ৮.৬৪ |
| 170 | 225 | 234 | 14 | 746 | 63.0 | 226 | 10.14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66.0 | 212 | 10.66 | ||||||
