পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: RLK402
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
যোগানের ক্ষমতা: প্রতি মাসে 1000
মডেল নম্বার: |
RLK402 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
0.42-34.3KG |
বাহিরের ব্যাসার্ধ: |
55-326 মিমি |
বেধ (মিমি): |
24-140 মিমি |
জলোচ্ছাস আকার: |
25-260 মিমি |
টর্ক (kNm: |
0.84-240 |
মডেল নম্বার: |
RLK402 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
0.42-34.3KG |
বাহিরের ব্যাসার্ধ: |
55-326 মিমি |
বেধ (মিমি): |
24-140 মিমি |
জলোচ্ছাস আকার: |
25-260 মিমি |
টর্ক (kNm: |
0.84-240 |

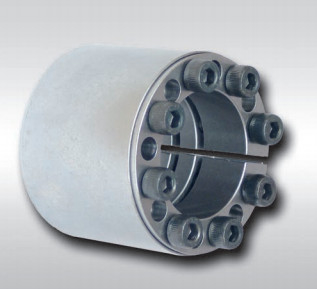

RLK402 লক নাট বিয়ারিং স্ট্যান্ডার্ড শ্যাফট লকিং ডিভাইস
পণ্য পরিচিতি
ব্যবহারবিধি
1. ব্যবহারের আগে দয়া করে এই নির্দেশটি সাবধানে পড়ুন;
2. বর্তমান পণ্যটি কনফিগার করা যন্ত্রপাতির মডেলের সাথে সামঞ্জস্যপূর্ণ কিনা তা নিশ্চিত করুন;
3. লকিং অ্যাসেম্বলির উপাদানগুলিতে মলিবডেনাম বা সিলিকন যুক্ত অ্যাডিটিভ ব্যবহার করা উচিত নয়;
4. এই পণ্যের নির্দিষ্ট কর্মক্ষমতা স্তর হল 1.2 গ্রেড 9 বোল্ট অন্যান্য বোল্ট দ্বারা প্রতিস্থাপিত হবে;
5. এই পণ্য কোন কেন্দ্র অবস্থান ফাংশন আছে.আপনার যদি এই ফাংশনের প্রয়োজন হয়, তাহলে অনুগ্রহ করে এটি হুইল হাবে নিজের দ্বারা ডিজাইন করুন;
6. লকিং সমাবেশের ইনস্টলেশনের সময় জোর করে ঠক ঠক করবেন না;
7. খাদ এবং হাবের নির্বাচন সহনশীলতা হল H8 / H8
খাদকে কেন্দ্র করে।উচ্চ কেন্দ্রীকরণ নির্ভুলতার জন্য ডাবল স্লট
একাধিক বার একত্রিত করা যাবে
সর্বোচ্চ ট্রান্সমিসিবল টর্ক
ভারী দায়িত্ব অ্যাপ্লিকেশনের জন্য
ক্ল্যাম্পিং পদ্ধতির সময় হাব এবং শ্যাফ্টের মধ্যে কোন অক্ষীয় স্থানচ্যুতি নেই
সর্বোচ্চ যন্ত্রের গুণমান
1 701 000 Nm পর্যন্ত 50 500 Nm ট্রান্সমিসিবল টর্ক
130 মিমি এবং 600 মিমি এর মধ্যে খাদ ব্যাসের জন্য
পণ্য বৈশিষ্ট্য
| মডেল | RLK402/Z12 লকিং অ্যাসেম্বলি | |
| খাদের উপর চাপ (N/mm2) | 252-136 | |
| হাবের উপর চাপ (N/mm2) | 88-130 | |
| রেটেড লোড (kN.m) | বল | 55-2400 |
| টর্ক | 0.7-362.3 | |
| অভ্যন্তরীণ রেসের আকার (মিমি) | ২৫-৩০০ | |
| বাইরের রেসের আকার (মিমি) | 50-375 | |
| বেধ (মিমি) | 51-197 | |
| ওজন (কেজি) |
0.5-49.7 |
|
পণ্যের পরামিতি
|
মৌলিক মাত্রা |
অভ্যন্তরীণ ষড়ভুজ হেডেড বল্ট |
রেট লোড |
Pf (N/mm2) |
এমক
(N·m) |
জি
(কেজি) |
||||||
| d | ডি | আমি | এল | এল1 |
মাপ |
পরিমাণ |
চt(kN) | এমt(kN·m) | |||
| মিমি | |||||||||||
| 25 | 0.84 | 297 | 0.42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0.94 | 265 | 17 | 0.44 |
| 30 | 1.00 | 248 | 0.47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1.30 | 165 | 17 | 1.0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2.90 | 282 | 41 | 1.0 |
| 45 | 75 | 62 | M8 | 145 | 3.26 | 251 | 41 | 1.2 | |||
| 50 | 80 | 8 | 165 | 4.15 | 200 | 1.4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5.15 6.20 |
205 202 |
41 |
1.6 1.7 |
| 65 | 95 | 10 | 207 | 6.75 | 187 | 1.9 | |||||
| 70 | 110 | 10 | 329 | 11.5 | 223 | 3.1 | |||||
| 80 | 120 | 70 | 78 | ৮৮ | M10 | 11 | 362 | 14.5 | 215 | 83 | 3.5 |
| 90 | 130 | 12 | 390 | 17.8 | 208 | 3.8 | |||||
| 100 | 145 | 14 | 527 | 26.3 | 200 | 6.1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31.8 | 198 | 145 | 6.2 |
| 120 | 165 | 18 | 670 | 40.4 | 212 | 7.2 | |||||
| 130 | 180 | 16 | 759.0 | 49 | 180 | 11.1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
৮৪২.৮ ৮৯৬.৮ |
59 67 |
186 185 |
230 |
11.8 12.6 |
| 160 | 210 | 20 | 950.0 | 76 | 183 | 13.4 | |||||
| 170 | 225 | 19 | 1223.5 | 104 | 172 | 19.6 | |||||
| 180 | 235 | 20 | 1288.8 | 116 | 172 | 20.6 | |||||
| 190 | 250 | 21 | 1363.0 | 129 | 172 | 23.8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427.5 | 143 | 172 | 355 | 24.9 |
| 220 | 285 | 24 | 1581.8 | 174 | 172 | 29.6 | |||||
| 240 | 305 | 26 | 1725.0 | 207 | 172 | 31.9 | |||||
| 260 | 325 | 28 | 1846.0 | 240 | 170 | 34.3 | |||||
