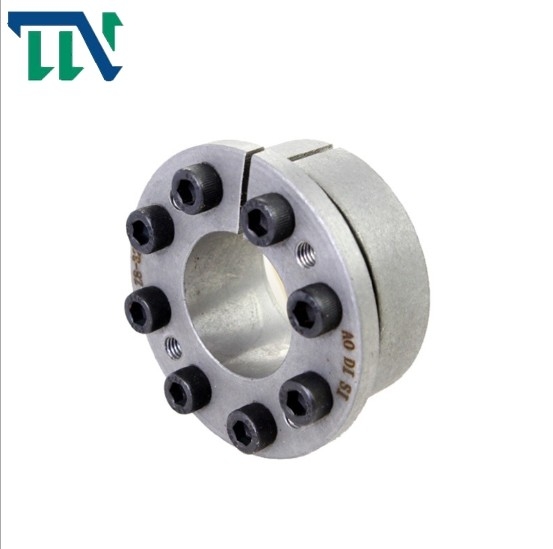

TLK 133 30x55 40x65 25x50 টেপারড শ্যাফট লকিং অ্যাসেম্বলি সেলফ-সেন্টারিং

Name: TLK 133 30x55 40x65 25x50 টেপারড শ্যাফট লকিং অ্যাসেম্বলি সেলফ-সেন্টারিং
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: TLK133 সিরিজ
Price: 50.00 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	TLK133 সিরিজ
MOQ:	2
মূল্য:	negotiable
Delivery Time:	5-7 কার্যদিবস
Payment Terms:	L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম

Detail Information

Product Description

Detail Information

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

ISO-9001

মডেল নম্বার:

TLK133 লকিং সমাবেশ

উপাদান:

GCr15 বিয়ারিং স্টিল

জলোচ্ছাস আকার:

20-65 মিমি

ওজন:

0.25-0.89

বাহিরের ব্যাসার্ধ:

47-95 মিমি

আকার:

M6 M8

টর্ক 0.014-15.7 (kNm:

30-100

প্যাকেজিং বিবরণ:

বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন

যোগানের ক্ষমতা:

প্রতি মাসে 1000

বিশেষভাবে তুলে ধরা:

tlk 133 60x90

tlk 133 22x47

tlk 133 100x145

Product Description

TLK133 সিরিজ লক নাট বিয়ারিং স্ট্যান্ডার্ড শ্যাফ্ট লকিং ডিভাইস

পণ্য পরিচিতি

লকিং অ্যাসেম্বলি একটি নতুন ধরনের সংযোগ।এটি লকিং অ্যাসেম্বলি এবং শ্যাফ্টের মধ্যে বা হাউজিং পৃষ্ঠের মধ্যে ইতিবাচক চাপ তৈরি করতে উচ্চ-শক্তির বোল্টগুলিকে শক্ত করার উপর নির্ভর করে, যার সাথে ঘর্ষণ এবং একটি চাবিহীন সংযোগ ডিভাইস যা লোড ট্রান্সমিশন উপলব্ধি করে।বন্ড এবং বন্ড ছাড়া সাধারণ হস্তক্ষেপের ঐতিহ্যগত যান্ত্রিক সংযোগ পদ্ধতির তুলনায় এটির অনেকগুলি অনন্য সুবিধা এবং বৈশিষ্ট্য রয়েছে

ব্যাবহারের নির্দেশনা

1. ব্যবহারের আগে দয়া করে এই নির্দেশটি সাবধানে পড়ুন;

2. বর্তমান পণ্যটি কনফিগার করা যন্ত্রপাতির মডেলের সাথে সামঞ্জস্যপূর্ণ কিনা তা নিশ্চিত করুন;

3. লকিং অ্যাসেম্বলির উপাদানগুলিতে মলিবডেনাম বা সিলিকন যুক্ত অ্যাডিটিভ ব্যবহার করা উচিত নয়;

4. এই পণ্যের নির্দিষ্ট কর্মক্ষমতা স্তর হল 1.2 গ্রেড 9 বোল্ট অন্যান্য বোল্ট দ্বারা প্রতিস্থাপিত হবে;

5. এই পণ্য কোন কেন্দ্র অবস্থান ফাংশন আছে.আপনার যদি এই ফাংশনের প্রয়োজন হয়, তাহলে অনুগ্রহ করে এটি হুইল হাবে নিজের দ্বারা ডিজাইন করুন;

6. লকিং সমাবেশের ইনস্টলেশনের সময় জোর করে ঠক ঠক করবেন না;

7. খাদ এবং হাবের নির্বাচন সহনশীলতা হল H8 / H8

পণ্য বৈশিষ্ট্য

মডেল		RLK603 লকিং অ্যাসেম্বলি
রেটেড লোড (kN.m)	বল	5-3500
	টর্ক	0.025-517
অভ্যন্তরীণ রেসের আকার (মিমি)		14-360
বাইরের দৌড়ের আকার (মিমি)		38-590
বেধ (মিমি)		15-175
ওজন (কেজি)		0.1-186

পণ্যের পরামিতি

মৌলিক মাত্রা						অভ্যন্তরীণ ষড়ভুজ হেডেড বল্ট		গ্ম		Pf (N/mm2)	এম_ক (N·m)	জি (কেজি)
d	ডি	এল	এল₀	এল₁	এল₂	মাপ	পরিমাণ	চ₁(kN)	এম_t(kN·m)
মিমি
20	47	17	22	28	34	M6×20	5	30	0.29	220	17	0.25
22									0.32	200		0.26
24	50								0.37	200		0.27
25							6	36	0.45	215		0.28
28	55								0.5	200		0.32
30									0.54	219		0.34
32	60						8	48	0.77	215		0.35
35									0.84	190		0.37
38	65								0.91	195		0.38
40									0.96	190		0.40
45	75	20	25	33	41	M8×25	7	77	1.75	230	41	0.63
50	80								1.93	210		0.68
55	85						8	৮৮	2.45	215		0.73
60	90								2.7	190		0.78
63	95						9	100	3.18	205		0.83
65									3.25	200		0.89
