পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: TLK134 সিরিজ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: প্রতি মাসে 1000
মডেল নম্বার: |
TLK134 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
জলোচ্ছাস আকার: |
14-50 মিমি |
ওজন: |
0.37-1.02 কেজি |
বাহিরের ব্যাসার্ধ: |
55-80 মিমি |
আকার: |
M6 M8 |
টর্ক (kNm: |
0.014-15.7 |
মডেল নম্বার: |
TLK134 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
জলোচ্ছাস আকার: |
14-50 মিমি |
ওজন: |
0.37-1.02 কেজি |
বাহিরের ব্যাসার্ধ: |
55-80 মিমি |
আকার: |
M6 M8 |
টর্ক (kNm: |
0.014-15.7 |

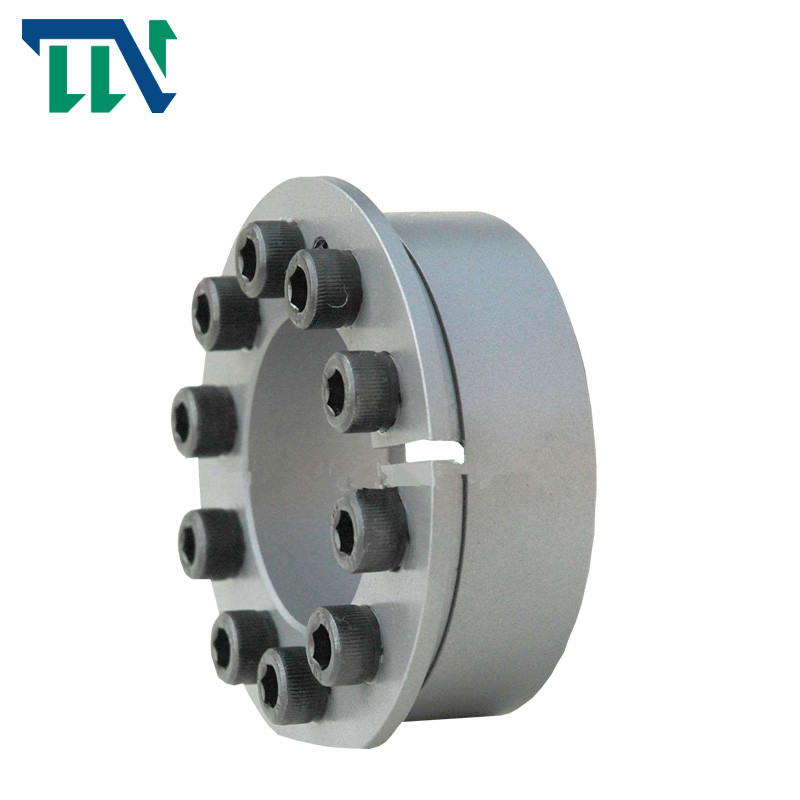

TLK 134 লকিং অ্যাসেম্বলি সেলফ-সেন্টারিং ক্ল্যাম্পিং মেটালার্জিক্যাল মেশিনারির জন্য
TLK134 সিরিজ লক নাট বিয়ারিং স্ট্যান্ডার্ড শ্যাফ্ট লকিং ডিভাইস
পণ্য পরিচিতি
Tianniu 1987 সালে এই স্ট্যান্ডার্ডের সমস্ত ধরণের সম্প্রসারণ হাতা তৈরি করতে শুরু করে।
প্রায় 20 বছরের অনুশীলনের পরে, এটি এই মানের সমস্ত জাতগুলির বিকাশ সম্পন্ন করেছে।এবং টেক্সটাইল, প্যাকেজিং, খাদ্য, হালকা শিল্প, ধাতুবিদ্যা, পেপারমেকিং, প্রিন্টিং, মেশিন টুলস, মেশিনিং সেন্টার, ফরজিং মেশিন টুলস, এবং ধাতুবিদ্যা যন্ত্রপাতি এবং সাধারণ যন্ত্রপাতি এবং অন্যান্য যন্ত্রপাতিতে উন্নীত হয়েছে, একটি ভাল খ্যাতি নিয়েছে এবং যন্ত্রপাতি শিল্পের পণ্যগুলিকে উন্নীত করেছে।দক্ষতা উন্নত।এবং অনুযায়ী
বিশেষ ব্যবহারকারীর প্রয়োজন, অ-মানক সম্প্রসারণ যুগ্ম হাতা উন্নয়ন.
লকিং সমাবেশ নির্বাচন নিম্নলিখিত প্রয়োজনীয়তা পূরণ করা উচিত:
A. ট্রান্সমিশন টর্ক: MT ≥ M
B. ভারবহন অক্ষীয় বল: ft ≥ FX
C. ট্রান্সমিশন ফোর্স: ft ≥ f2x + (MD / 2x10-3) 2
D. বিয়ারিং রেডিয়াল ফোর্স: Pt ≥ FR / d1x103, যেখানে:
M ￣ টর্ক প্রেরণ করা হবে, kn · m;
FX ￣ অক্ষীয় বল বহন করতে হবে, kn;
FT ￣ রেডিয়াল বল বহন করতে হবে, kn;
MT ￣ লকিং অ্যাসেম্বলির রেটেড টর্ক, kn · m;
FT ￣ লকিং সমাবেশের রেটেড অক্ষীয় বল;কেএন;
d|অভ্যন্তরীণ ব্যাস এবং লকিং সমাবেশের ভিতরের রিং প্রস্থ, মিমি;
Pt ￣ লকিং সমাবেশ এবং খাদ, N / mm2 এর মধ্যে যৌথ পৃষ্ঠের উপর চাপ
পণ্য বৈশিষ্ট্য
| মডেল | RLK603 লকিং সমাবেশ | |
| রেটেড লোড (kN.m) | বল | 5-3500 |
| টর্ক | 0.025-517 | |
| অভ্যন্তরীণ রেসের আকার (মিমি) | 14-360 | |
| বাইরের রেসের আকার (মিমি) | 38-590 | |
| বেধ (মিমি) | 15-175 | |
| ওজন (কেজি) | 0.1-186 | |
পণ্যের পরামিতি
|
基 本 尺 寸 মৌলিক মাত্রা |
内六角螺钉অভ্যন্তরীণ হেক্সাগন হেডেড বল্ট |
额 定 负 荷 রেট লোড |
Pf (N/mm2) |
এমক
(N·m) |
জি
(কেজি) |
||||||||
| d | ডি | এল4 | এল3 | এল2 | ডি1 | এল1 |
规 格 মাপ |
数量 পরিমাণ |
চt(kN) |
এমt(kN·m) |
|||
| মিমি | |||||||||||||
| 14 | 18 | 0.127 | 208 | 25 | 0.37 | ||||||||
| 16 | 18 | 0.142 | 181 | 25 | 0.39 | ||||||||
| 18 | 18 | 0.157 | 161 | 25 | 0.41 | ||||||||
| 19 | 18 | 0.165 | 152 | 25 | 0.42 | ||||||||
|
20 22 |
55 | 17 | 30 | 22 | 62 | 38 | M6 | 6 |
18 25.5 |
0.172 0.285 |
145 186 |
25 35 |
0.44 0.45 |
| 24 | 25.5 | 0.307 | 170 | 35 | 0.46 | ||||||||
| 25 | 25.5 | 0.315 | 163 | 35 | 0.47 | ||||||||
| 28 | 31.5 | 0.435 | 175 | 41 | 0.48 | ||||||||
| 30 | 31.5 | 0.472 | 163 | 41 | 0.50 | ||||||||
| 24 | 37.4 | 0.440 | 244 | 30 | 0.46 | ||||||||
| 25 | 37.4 | 0.460 | 234 | 30 | 0.48 | ||||||||
| 28 | 43.6 | 0.600 | 243 | 35 | 0.51 | ||||||||
|
30 32 |
65 | 17 | 30 | 22 | 72 | 38 | M8 | 5 |
43.6 43.6 |
0.640 0.690 |
227 213 |
35 35 |
0.55 0.56 |
| 35 | 52.5 | 0.910 | 234 | 41 | 0.58 | ||||||||
| 38 | 52.5 | 0.990 | 216 | 41 | 0.61 | ||||||||
| 40 | 52.5 | 1.050 | 205 | 41 | 0.62 | ||||||||
| 30 | 52.4 | 0.780 | 232 | 30 | 0.73 | ||||||||
| 32 | 52.4 | 0.830 | 217 | 30 | 0.76 | ||||||||
| 35 | 61.0 | 1.060 | 232 | 35 | 0.82 | ||||||||
| 38 | 61.0 | 1.150 | 214 | 35 | 0.89 | ||||||||
| 40 | 80 | 20 | 33 | 25 | 87 | 41 | M8 | 7 | 61.0 | 1.220 | 203 | 35 | 0.92 |
| 43 | 73.5 | 1.540 | 233 | 41 | 0.96 | ||||||||
| 45 | 73.5 | 1.650 | 217 | 41 | 0.99 | ||||||||
| 48 | 73.5 | 1.760 | 203 | 41 | 1.00 | ||||||||
| 50 | 73.5 | 1.830 | 195 | 41 | 1.02 | ||||||||
