পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: TLK250 সিরিজ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: প্রতি মাসে 1000
মডেল নম্বার: |
TLK250 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
জলোচ্ছাস আকার: |
14-50 মিমি |
ওজন: |
০.০৪-০.৪২ |
বাহিরের ব্যাসার্ধ: |
25-62 মিমি |
আকার: |
M20 |
টর্ক (kNm: |
38-520 |
মডেল নম্বার: |
TLK250 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
জলোচ্ছাস আকার: |
14-50 মিমি |
ওজন: |
০.০৪-০.৪২ |
বাহিরের ব্যাসার্ধ: |
25-62 মিমি |
আকার: |
M20 |
টর্ক (kNm: |
38-520 |

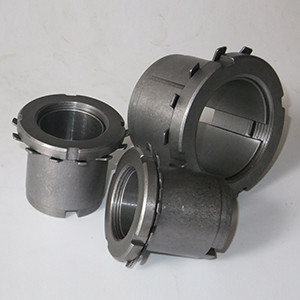

TLK250 লকিং অ্যাসেম্বলি সেলফ-সেন্টারিং
TLK250 সিরিজ লক নাট বিয়ারিং স্ট্যান্ডার্ড শ্যাফ্ট লকিং ডিভাইস
পণ্য পরিচিতি
1987 সালে, তিয়াননিউ বিভিন্ন সম্প্রসারণের ব্যাপক গবেষণা এবং উন্নয়ন পরিচালনা করতে শুরু করে
এই মান হাতা.এবং টেক্সটাইল, প্যাকেজিং, খাদ্য, হালকা শিল্প, ধাতুবিদ্যা,
কাগজ তৈরি, মুদ্রণ, মেশিন টুলস, মেশিনিং সেন্টার, ফোরজিং মেশিন টুলস এবং ধাতুবিদ্যা
যন্ত্রপাতি এবং সাধারণ যন্ত্রপাতি এবং অন্যান্য যন্ত্রপাতি, একটি ভাল খ্যাতি গ্রহণ, এবং প্রচার
যন্ত্রপাতি শিল্প পণ্য।দক্ষতা উন্নত।এবং বিশেষ ব্যবহারকারীর চাহিদা অনুযায়ী,
অ-মানক সম্প্রসারণ যুগ্ম হাতা উন্নয়ন.
নতুন শক্তির বিকাশের সাথে, বায়ু শক্তি উৎপাদন চীনে ব্যাপকভাবে প্রচারিত হয় এবং এটি একটি উদীয়মান শিল্পে পরিণত হয়েছে।ফ্যানের একটি গুরুত্বপূর্ণ অংশ হিসাবে, সম্প্রসারণ হাতা ফ্যানের গতি হ্রাসকারী এবং ইয়াও রিডুসারে ব্যাপকভাবে মেলে
সুবিধা
1. লকিং অ্যাসেম্বলির ব্যবহার হোস্ট অংশগুলির উত্পাদন এবং ইনস্টলেশনকে সহজ করে তোলে।লকিং অ্যাসেম্বলি ইনস্টল করার জন্য খাদ এবং গর্তের মেশিনিং হস্তক্ষেপের মতো নয়
নমুনাগুলির জন্য উচ্চ-নির্ভুলতা উত্পাদন সহনশীলতা প্রয়োজন।লকিং অ্যাসেম্বলি ইনস্টল করার সময়, সরঞ্জামগুলিকে গরম, শীতল বা চাপ দেওয়ার দরকার নেই, কেবল বোল্টগুলি টিপুন
প্রয়োজনীয় টর্ক টাইট করুন।সমন্বয় সুবিধাজনক, এবং হাব সুবিধামত খাদ উপর প্রয়োজনীয় অবস্থানে সামঞ্জস্য করা যেতে পারে.লকিং অ্যাসেম্বলিটি দুর্বল জোড়যোগ্যতার সাথে অংশগুলিকে সংযুক্ত করতেও ব্যবহার করা যেতে পারে।
2 লকিং সমাবেশ দীর্ঘ সেবা জীবন এবং উচ্চ শক্তি আছে.লকিং অ্যাসেম্বলি ঘর্ষণ সংক্রমণের উপর নির্ভর করে, যার কোন কীওয়ে দুর্বল বা সংযুক্ত অংশে আপেক্ষিক আন্দোলন নেই এবং অপারেশন চলাকালীন কোন পরিধান হবে না।
ওভারলোড হলে 3লকিং অ্যাসেম্বলি তার সংযোগ ফাংশন হারাবে, যা ক্ষতি থেকে সরঞ্জাম রক্ষা করতে পারে।4লকিং অ্যাসেম্বলি সংযোগ একাধিক লোড সহ্য করতে পারে এবং এর গঠন বিভিন্ন শৈলীতে তৈরি করা যেতে পারে।ইনস্টলেশন লোড অনুযায়ী, একাধিক লকিং সমাবেশগুলিও সিরিজে ব্যবহার করা যেতে পারে
পণ্য বৈশিষ্ট্য
| মডেল | RLK603 লকিং সমাবেশ | |
| রেটেড লোড (kN.m) | বল | 5-3500 |
| টর্ক | 0.025-517 | |
| অভ্যন্তরীণ রেসের আকার (মিমি) | 14-360 | |
| বাইরের রেসের আকার (মিমি) | 38-590 | |
| বেধ (মিমি) | 15-175 | |
| ওজন (কেজি) | 0.1-186 | |
পণ্যের পরামিতি
|
基 本 尺 寸 মৌলিক মাত্রা |
螺 母 বাদাম |
额 定 负 荷 রেট লোড |
Pf (N/mm2) |
জি
(কেজি) |
||||||
| d | ডি | ই | এইচ | খ |
规 格 মাপ |
এমক N·m |
চt(kN) | এমt(N·m) | ||
| মিমি | ||||||||||
| 14 | 25 | M20×1 | 5.10 | 38 | 200 | 0.04 | ||||
| 15 | 25 | M20×1 | 5.50 | 41 | 185 | 0.05 | ||||
| 16 | 25 | 32 | 16.5 | 6.5 | M20×1 | 95 | ৫.৪৫ | 43 | 174 | 0.06 |
| 17 | 26 | M20×1 | 5.50 | 47 | 164 | 0.07 | ||||
| 18 | 26 | M22×1 | 5.40 | 49 | 155 | 0.08 | ||||
| 18 | 30 | 58 | 185 | 0.09 | ||||||
| 19 | 30 | 38 | 18 | 6.5 | M25×1.5 | 160 | 6.60 | 62 | 176 | 0.10 |
| 20 | 30 | 66 | 167 | 0.11 | ||||||
| 22 | 32 | 73 | 152 | 0.12 | ||||||
| 24 | 35 | M30×1.5 | 8.75 | 105 | 185 | 0.13 | ||||
| 25 | 35 | 45 | 18 | 6.5 | M30×1.5 | 220 | 8.80 | 110 | 178 | 0.14 |
| 28 | 36 | M32×1.5 | ৮.৫৫ | 120 | 159 | 0.15 | ||||
| 28 | 40 | 7 | M32×1.5 | 149 | 188 | 0.17 | ||||
| 30 | 40 | 52 | 19.5 | 8 | M35×1.5 | 340 | 10.60 | 160 | 164 | 0.18 |
| 32 | 42 | 8 | M35×1.5 | 170 | 154 | 0.19 | ||||
| 35 | 45 | M40×1.5 | 230 | 153 | 0.21 | |||||
| 36 | 45 | 58 | 21.5 | 8 | M40×1.5 | 480 | 13.10 | 240 | 149 | 0.23 |
| 38 | 48 | M42×1.5 | 250 | 141 | 0.24 | |||||
| 38 | 50 | M42×1.5 | 250 | 141 | 0.25 | |||||
| 40 | 50 | 24.5 | M42×1.5 | 15.50 | 310 | 124 | 0.28 | |||
| 40 | 52 | 65 | 25.5 | 10 | M45×1.5 | 680 | 15.50 | 310 | 120 | 0.30 |
| 42 | 55 | 25.5 | M48×1.5 | 15.20 | 320 | 114 | 0.31 | |||
|
45 45 |
55 57 |
70 | 25.5 | 10 | M50×1.5 | 870 | 17.70 | 400 | 122 |
0.35 0.36 |
| 48 | 60 | 500 | 135 | 0.38 | ||||||
| 50 | 60 | 75 | 25.5 | 10 | M55×2 | 970 | 20.80 | 520 | 130 | 0.40 |
| 50 | 62 | 520 | 130 | 0.42 | ||||||
