পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: TLK200 সিরিজ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
যোগানের ক্ষমতা: প্রতি মাসে 1000
মডেল নম্বার: |
TLK200 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
জলোচ্ছাস আকার: |
10-500 মিমি |
ওজন: |
0.01-16.5 |
বাহিরের ব্যাসার্ধ: |
13-540 মিমি |
আকার: |
M 4 M 6 |
টর্ক (kNm: |
1.4-1110 |
মডেল নম্বার: |
TLK200 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
জলোচ্ছাস আকার: |
10-500 মিমি |
ওজন: |
0.01-16.5 |
বাহিরের ব্যাসার্ধ: |
13-540 মিমি |
আকার: |
M 4 M 6 |
টর্ক (kNm: |
1.4-1110 |

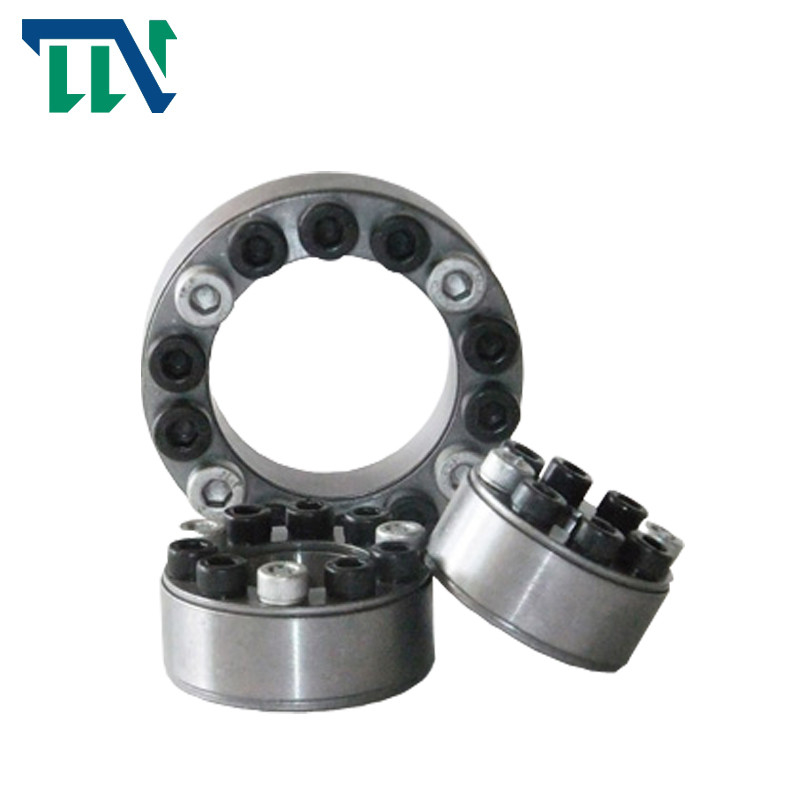

TLK200 লকিং ডিভাইস সমাবেশ স্ব-কেন্দ্রিক চাবিহীন ক্ল্যাম্পিং
TLK200 সিরিজ লক নাট বিয়ারিং স্ট্যান্ডার্ড শ্যাফ্ট লকিং ডিভাইস
পণ্য পরিচিতি
লকিং অ্যাসেম্বলি হল একটি উন্নত মৌলিক উপাদান যা বিশ্বে ভারী লোডের অধীনে যান্ত্রিক সংযোগে ব্যাপকভাবে ব্যবহৃত হয়।চাকা এবং শ্যাফ্টের সংযোগে, এটি একটি চাবিহীন সংযোগ ডিভাইস যা উচ্চ-শক্তির বোল্টগুলিকে শক্ত করে লোড ট্রান্সমিশন উপলব্ধি করে যাতে কন্টেনমেন্ট পৃষ্ঠের মধ্যে চাপ এবং ঘর্ষণ তৈরি হয়।
উচ্চ লোড অনুষ্ঠানের জন্য উপযুক্ত
বিশেষ করে বিকল্প টর্কের জন্য উপযুক্ত
সাধারণ অ্যাপ্লিকেশন: ফ্লাইহুইল, বেল্ট ড্রাম
টর্ক সিস্টেম
স্থাপন
1 এক্সপেনশন হাতা 1xt ইনস্টল করুন
2 এক্সপেনশন হাতা 1.9xt ইনস্টল করুন
3 এক্সপেনশন হাতা 2.7xt ইনস্টল করুন
4টি সম্প্রসারণ হাতা 3.6xt ইনস্টল করুন
লকিং সমাবেশ নির্বাচন নিম্নলিখিত প্রয়োজনীয়তা পূরণ করা উচিত:
A. ট্রান্সমিশন টর্ক: MT ≥ M
B. ভারবহন অক্ষীয় বল: ft ≥ FX
C. ট্রান্সমিশন ফোর্স: ft ≥ f2x + (MD / 2x10-3) 2
D. বিয়ারিং রেডিয়াল ফোর্স: Pt ≥ FR / d1x103, যেখানে:
M ￣ টর্ক প্রেরণ করা হবে, kn · m;
FX ￣ অক্ষীয় বল বহন করতে হবে, kn;
FT ￣ রেডিয়াল বল বহন করতে হবে, kn;
MT ￣ লকিং অ্যাসেম্বলির রেটেড টর্ক, kn · m;
FT ￣ লকিং সমাবেশের রেটেড অক্ষীয় বল;কেএন;
d|অভ্যন্তরীণ ব্যাস এবং লকিং সমাবেশের ভিতরের রিং প্রস্থ, মিমি;
Pt ￣ লকিং সমাবেশ এবং খাদ, N / mm2 এর মধ্যে যৌথ পৃষ্ঠের উপর চাপ
পণ্য বৈশিষ্ট্য
| মডেল | RLK603 লকিং সমাবেশ | |
| রেটেড লোড (kN.m) | বল | 5-3500 |
| টর্ক | 0.025-517 | |
| অভ্যন্তরীণ রেসের আকার (মিমি) | 14-360 | |
| বাইরের রেসের আকার (মিমি) | 38-590 | |
| বেধ (মিমি) | 15-175 | |
| ওজন (কেজি) | 0.1-186 | |
পণ্যের পরামিতি
|
基 本 尺 寸 |
当Pf＝100N/mm2 时的额定负荷 |
重 量 জি (কেজি) |
||||
| d | ডি | এল | l | চ1(কেএন) | এমt(KN·m) | |
| মিমি | ||||||
| 10 | 13 |
4.5 |
3.7 |
1.4 | 7.0 | 0.01 |
| 12 | 15 | 1.6 | ৯.৮ | 0.01 | ||
| 13 | 16 | 1.8 | 11 | 0.01 | ||
| 14 | 18 |
6.3 |
5.3 |
2.8 | 19 | 0.01 |
| 15 | 19 | 3.0 | 22 | 0.01 | ||
| 16 | 20 | 3.2 | 25 | 0.01 | ||
| 17 | 21 | 3.4 | 28 | 0.01 | ||
| 18 | 22 | 3.6 | 32 | 0.01 | ||
| 19 | 24 | 3.8 | 35 | 0.01 | ||
| 20 | 25 | 4.0 | 40 | 0.01 | ||
| 22 | 26 | 4.5 | 50 | 0.01 | ||
| 24 | 28 | 4.8 | 56 | 0.01 | ||
| 25 | 30 | 5.0 | 60 | 0.01 | ||
| 28 | 32 | 5.6 | 80 | 0.01 | ||
| 30 | 35 | 6.0 | 90 | 0.01 | ||
| 32 | 36 | 6.4 | 100 | 0.01 | ||
| 35 | 40 |
7.0 |
6.0 |
8
.2 |
150 | 0.02 |
| 36 | 42 | ৮.৪ | 160 | 0.02 | ||
| 38 | 44 | ৮.৬ | 166 | 0.02 | ||
| 40 | 45 |
৮.০ |
৬.৬ |
৯.৯ | 200 | 0.02 |
| 42 | 48 | 10.4 | 220 | 0.03 | ||
| 45 | 52 | 10 | ৮.৬ | 14.6 | 330 | 0.04 |
|
基 本 尺 寸 |
当Pf＝100N/mm2 时的额定负荷 |
重 量 জি (কেজি) |
||||
| d | ডি | এল | l | চ1(কেএন) | এমt(KN·m) | |
| মিমি | ||||||
| 48 | 55 |
10 |
৮.৬ |
15.6 | 370 | 0.05 |
| 50 | 57 | 16.2 | 400 | 0.05 | ||
| 55 | 62 | 17.8 | 490 | 0.05 | ||
| 56 | 64 |
12 |
10.4 |
22.0 | 610 | 0.06 |
| 60 | 68 | 23.5 | 700 | 0.07 | ||
| 63 | 71 | 24.8 | 780 | 0.08 | ||
| 65 | 73 | 25.6 | 830 | 0.09 | ||
| 70 | 79 |
14 |
12.2 |
32.0 | 1120 | 0.11 |
| 75 | 84 | 34.4 | 1290 | 0.12 | ||
| 80 | 91 |
17 |
15 |
45.0 | 1810 | 0.19 |
| 85 | 96 | 48 | 2040 | 0.20 | ||
| 90 | 101 | 51 | 2290 | 0.22 | ||
| 95 | 106 | 54 | 2550 | 0.23 | ||
| 100 | 114 |
21 |
18.7 |
70 | 3500 | 0.38 |
| 105 | 119 | 73.2 | 3820 | 0.40 | ||
| 110 | 124 | 77 | 4250 | 0.41 | ||
| 120 | 134 | 84 | 5050 | 0.45 | ||
| 125 | 139 | 92 | 5750 | 0.62 | ||
| 130 | 148 | 28 | 25.3 | 124 | 8050 | 0.85 |
|
基 本 尺 寸 |
当Pf＝100N/mm2时的额定负荷 |
重 量 জি (কেজি) |
||||
| d | ডি | এল | l | চ1(কেএন) | এমt(KN·m) | |
| মিমি | ||||||
| 140 | 158 |
28 |
25.3 |
134 | 9350 | 0.91 |
| 150 | 168 | 143 | 10700 | 0.97 | ||
| 160 | 178 | 152.5 | 12200 | 1.02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1.50 |
| 180 | 201 | 204 | 18300 | 1.58 | ||
| 190 | 211 | 214 | 20400 | 1.68 | ||
| 200 | 224 |
38 |
34.8 |
262 | 26200 | 2.32 |
| 210 | 234 | 275 | 28900 | 2.45 | ||
| 220 | 244 | 288 | 37700 | 2.49 | ||
| 240 | 267 | 42 | 39.5 | 358 | 43000 | 3.52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | ৪.৬৮ |
| 260 | 290 | 435 | 56500 | 4.82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6.27 |
| 300 | ৩৩৩ | 555 | 83000 | ৬.৪৭ | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10.90 |
| 340 | 380 | 755 | 128500 | 11.50 | ||
| 360 | 400 | 800 | 144000 | 12.20 | ||
| 380 | 420 | 845 | 160500 | 12.80 | ||
| 400 | 440 | 890 | 178000 | 13.50 | ||
| 420 | 460 | 935 | 196000 | 14.1 | ||
| 450 | 490 | 998 | 224500 | 15.2 | ||
| 480 | 520 | 1070 | 256000 | 16.00 | ||
| 500 | 540 | 1110 | 278000 | 16.50 | ||
