পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: TLK401 সিরিজ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
যোগানের ক্ষমতা: প্রতি মাসে 1000
মডেল নম্বার: |
TLK401 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
জলোচ্ছাস আকার: |
45-320 মিমি |
ওজন: |
1.5-71 কেজি |
বাহিরের ব্যাসার্ধ: |
75-405 মিমি |
আকার: |
M8 M10 M12 M14 M16 M20 |
টর্ক (kNm: |
174-2930 |
মডেল নম্বার: |
TLK401 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
জলোচ্ছাস আকার: |
45-320 মিমি |
ওজন: |
1.5-71 কেজি |
বাহিরের ব্যাসার্ধ: |
75-405 মিমি |
আকার: |
M8 M10 M12 M14 M16 M20 |
টর্ক (kNm: |
174-2930 |

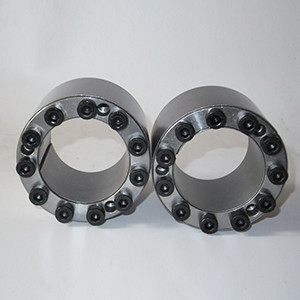

TLK401 লকিং অ্যাসেম্বলি সেলফ-সেন্টারিং টোলোক চাবিহীন শিল্পের জন্য
TLK300 সিরিজ লক নাট বিয়ারিং স্ট্যান্ডার্ড শ্যাফ্ট লকিং ডিভাইস
পণ্য পরিচিতি
Changzhou tianniu ট্রান্সমিশন কোম্পানি দ্বারা উত্পাদিত z-সিরিজ লকিং সমাবেশ ইউরোপের প্রামাণিক প্রযুক্তিগত মানগুলির উপর নির্ভর করে এবং বৈজ্ঞানিকভাবে পণ্যগুলিতে কিছু সৃজনশীল উন্নতি করেছে।কোম্পানিটি প্রধানত ইউরো, জেবি (জিবি) স্ট্যান্ডার্ড, ইউএসএ স্ট্যান্ডার্ড এবং বিভিন্ন নন-স্ট্যান্ডার্ড লকিং অ্যাসেম্বলি সিরিজ পণ্য উত্পাদন করে।পণ্যগুলি ইউরোপীয় ইউনিয়ন, মার্কিন যুক্তরাষ্ট্র, অস্ট্রেলিয়া, দক্ষিণ-পূর্ব এশিয়া, হংকং এবং তাইওয়ান এবং অন্যান্য দেশ এবং অঞ্চলে রপ্তানি করা হয়।বর্তমানে, এন্টারপ্রাইজটি 1000 বর্গ মিটার এলাকা জুড়ে রয়েছে এবং বিভিন্ন CNC মেশিন টুল, উচ্চ-নির্ভুলতা পরিমাপ যন্ত্র এবং বিশেষ পরিমাপ সরঞ্জাম রয়েছে।কোম্পানিটি ধারাবাহিকভাবে 30 টিরও বেশি স্ট্যান্ডার্ড সিরিজ এবং লকিং অ্যাসেম্বলির হাজার হাজার স্পেসিফিকেশন তৈরি এবং তৈরি করেছে।এটি চীনে একটি বড় মাপের পেশাদার লকিং সমাবেশ প্রস্তুতকারক।
লকিং অ্যাসেম্বলি হল একটি উন্নত যান্ত্রিক বেস অংশ যা ব্যাপকভাবে ব্যবহৃত হয়
বিশ্বের বিভিন্ন লোড অধীনে যান্ত্রিক জয়েন্টগুলোতে জন্য.মার্কিন যুক্তরাষ্ট্র, জার্মানি, জাপান
এবং আরও উন্নত শিল্পের দেশগুলি প্রথমে ভারী-শুল্ক যন্ত্রে এই নতুন প্রযুক্তি ব্যবহার করে।
পণ্য বৈশিষ্ট্য
| মডেল | RLK603 লকিং সমাবেশ | |
| রেটেড লোড (kN.m) | বল | 5-3500 |
| টর্ক | 0.025-517 | |
| অভ্যন্তরীণ রেসের আকার (মিমি) | 14-360 | |
| বাইরের রেসের আকার (মিমি) | 38-590 | |
| বেধ (মিমি) | 15-175 | |
| ওজন (কেজি) | 0.1-186 | |
পণ্যের পরামিতি
|
基 本 尺 寸 মৌলিক মাত্রা |
内 六 角 螺 钉 অভ্যন্তরীণ ষড়ভুজ হেডেড বল্ট |
额 定 রেট |
负 荷 ভার |
Pf (N/mm2) |
জি
(কেজি) |
||||||
| d | ডি | আমি | এল |
规 格 মাপ |
数 量 পরিমাণ |
এমক N·m |
চt(kN) | এমt(kN·m) | |||
| মিমি | |||||||||||
| 45 | 75 | 9 | 174 | 3.9 | 185 | 1.5 | |||||
| 48 | 80 | 9 | 174 | 4.1 | 170 | 1.6 | |||||
| 50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4.3 | 165 | 1.7 | |
| 55 | 85 | 9 | 174 | 4.8 | 150 | 1.8 | |||||
| 60 | 90 | 11 | 213 | 6.4 | 170 | 1.9 | |||||
| 65 | 95 | 11 | 213 | ৬.৯ | 155 | 2.0 | |||||
| 70 | 110 | 11 | ৩৩৮ | 11.8 | 185 | 3.6 | |||||
| 75 | 115 | 11 | ৩৩৮ | 12.7 | 170 | 3.8 | |||||
| 80 | 120 | 78 | ৮৮ | M10 | 12 | 83 | 369 | 14.7 | 175 | 4.0 | |
| 85 | 125 | 12 | 369 | 15.7 | 165 | 4.3 | |||||
| 90 | 130 | 13 | 400 | 18.0 | 170 | 4.5 | |||||
| 95 | 135 | 13 | 400 | 19.0 | 160 | 4.7 | |||||
| 100 | 145 | 12 | 538 | 26.9 | 160 | 7.2 | |||||
| 110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32.0 | 155 | 7.7 | |
| 120 | 165 | 15 | 673 | 40.3 | 165 | 8.3 | |||||
| 130 | 180 | 13 | 800 | 52.0 | 155 | 11.7 | |||||
| 140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64.6 | 170 | 12.5 | |
| 150 | 200 | 16 | 985 | 73.8 | 165 | 13.2 | |||||
| 160 | 210 | 17 | 1045 | ৮৩.৭ | 165 | 14.0 | |||||
| 170 | 225 | 15 | 1283 | 109 | 150 | 20.6 | |||||
| 180 | 235 | 16 | 1369 | 123 | 150 | 21.6 | |||||
| 190 | 250 | 17 | 1454 | 138 | 150 | ২৫.০ | |||||
| 200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26.2 | |
| 220 | 285 | 20 | 1710 | 188 | 155 | 31.1 | |||||
| 240 | 305 | 22 | 1880 | 225 | 155 | 33.6 | |||||
| 260 | 325 | 22 | 1880 | 244 | 145 | 36.1 | |||||
| 280 | 355 | 20 | 2670 | 373 | 155 | 54.9 | |||||
| 300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58.3 | |
| 320 | 405 | 22 | 2930 | 470 | 145 | 71.0 | |||||
