পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO9001
মডেল নম্বার: TLK601 সিরিজ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
যোগানের ক্ষমতা: প্রতি মাসে 1000
মডেল নম্বার: |
TLK601 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
0.15-4.2 |
জলোচ্ছাস আকার: |
14-90 মিমি |
বাহিরের ব্যাসার্ধ: |
23-112 মিমি |
আকার: |
M4 M6 M8 m 10 |
টর্ক (kNm: |
9.7-184 |
মডেল নম্বার: |
TLK601 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
0.15-4.2 |
জলোচ্ছাস আকার: |
14-90 মিমি |
বাহিরের ব্যাসার্ধ: |
23-112 মিমি |
আকার: |
M4 M6 M8 m 10 |
টর্ক (kNm: |
9.7-184 |

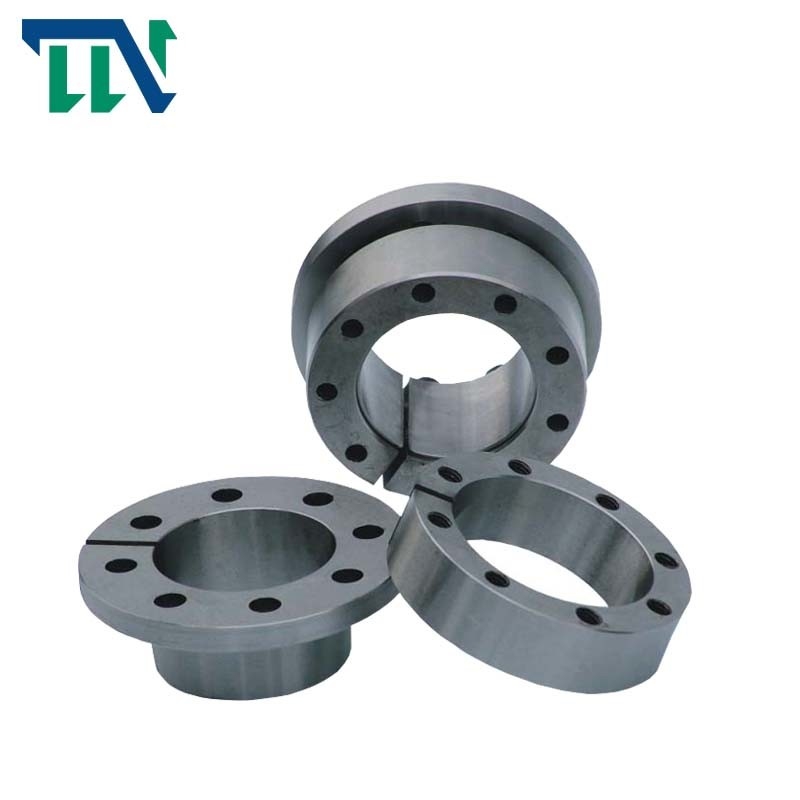

TLK601 লকিং অ্যাসেম্বলি সেলফ-সেন্টারিং
TLK601 সিরিজ লক নাট বিয়ারিং স্ট্যান্ডার্ড শ্যাফ্ট লকিং ডিভাইস
পণ্য পরিচিতি
সুবিধাদি
• খাদকে কেন্দ্রে কেন্দ্র করে
• উচ্চ ট্রান্সমিসিবল টর্ক
• রেডিয়াল সমতল উচ্চতা জন্য বিশেষভাবে উপযুক্ত
ছোট হাব বাইরের ব্যাস
• হাব এবং এর মধ্যে কোন অক্ষীয় স্থানচ্যুতি নেই
ক্ল্যাম্পিং পদ্ধতির কারণে খাদ
স্থির ব্যাকস্টপ পয়েন্ট
• 18 000 Nm পর্যন্ত সতের Nm এর ট্রান্সমিসিবল টর্ক
• 6 মিমি থেকে একশ বিশ মিমি এর মধ্যে শ্যাফ্টের ব্যাস
Changzhou TIANNIU ট্রান্সমিশন ইকুইপমেন্ট কোং, লিমিটেড (Changzhou TIANNIU ক্লাচ ফ্যাক্টরি) একটি পেশাদার ওয়ান ওয়ে ক্লাচ ভারবহন সরবরাহকারী, প্রাথমিক পণ্যগুলি হল মাইক্রো ইলেক্ট্রোম্যাগনেটিক ক্লাচ, টর্ক লিমিটার কাপলিং, স্লাইডিং শ্যাফ্ট কাপলিং, নমনীয় প্রপেলার শ্যাফ্ট কাপলিং, শ্যাফ্ট কাপলিং, শ্যাফট কাপলিং। ইত্যাদি
আমরা 10 বছরেরও বেশি সময় ধরে স্প্র্যাগ ক্লাচ বিয়ারিং এবং ক্লাচ ওয়ান ওয়ে বিয়ারিং ইন্ডাস্ট্রিতে রয়েছি, ক্লায়েন্টদের প্রয়োজনীয়তা অনুসারে তৈরি করা পণ্যগুলির ব্যবসায়িক নীতিতে টিকে আছি। আমরা আমাদের গ্রাহকদের কথা শোনার মাধ্যমে, উদ্ভাবন প্রয়োগ করে এবং তাদের সমস্ত প্রয়োজন মেটাতে কারুশিল্পের সাথে নির্মাণের মাধ্যমে পরিষেবা দিই। .
পণ্য বৈশিষ্ট্য
| মডেল | RLK603 লকিং সমাবেশ | |
| রেটেড লোড (kN.m) | বল | 5-3500 |
| টর্ক | 0.025-517 | |
| অভ্যন্তরীণ রেসের আকার (মিমি) | 14-360 | |
| বাইরের রেসের আকার (মিমি) | 38-590 | |
| বেধ (মিমি) | 15-175 | |
| ওজন (কেজি) | 0.1-186 | |
পণ্যের পরামিতি
|
মৌলিক মাত্রা |
অভ্যন্তরীণ ষড়ভুজ হেডেড বল্ট |
রেট লোড |
Pf (N/mm2 ) A/B |
এমক
(N·m) |
জি
(কেজি) |
||||||||||
| d | ডি | d0 | এল0 | এল | এল1 | এল2 | ডি1 | ডি2 |
মাপ |
পরিমাণ |
চt(kN) A/B |
এমt(kN·m) A/B | |||
| মিমি | |||||||||||||||
| 14 | 23 | 28.5 | 23 | 14 | 26 | 30 | 38 | 33 | M4 | 15.5/9.7 | ০.১০৮/০.০৬৮ | 210/132 | 4.9 | 0.15 | |
| 15 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 4 | ৩৫.৫/২২.৪ | 0.285/0.179 | 307/193 | 17 | 0.25 |
| 16 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | ৩৫.৫/২২.৪ | 0.285/0.179 | 328/206 | 17 | 0.26 | |
| 18 | 26 | 34 | 47 | 42 | 0.320/0.200 | 290/184 | 0.27 | ||||||||
| 19 | 27 | 35 | 34 | 18 | 41 | 47 | 49 | 43 | M6 | 4 | ৩৫.৫/২২.৪ | 0.335/0.212 | 276/174 | 17 | 0.30 |
| 20 | 28 | 36 | 50 | 44 | 0.350/0.224 | 262/165 | 0.31 | ||||||||
| 22 | 32 | 40 | 54 | 48 | 6 | 0.353/0.231 | 155/101 | 0.38 | |||||||
| 24 | 34 | 42 | 56 | 50 | 6 | ০.৬৩৬/০.৪০০ | 237/149 | 0.38 | |||||||
| 25 | 34 | 42 | 41 | 25 | 48 | 54 | 56 | 50 | M6 | 6 | 53.4/33.6 | ০.৬৬৫/০.৪২০ | 228/143 | 17 | 0.40 |
| 28 | 39 | 47 | 61 | 55 | 6 | ০.৭৪৫/০.৪৭০ | 204/128 | 0.41 | |||||||
| 30 | 41 | 49 | 61 | 57 | 6 | ০.৭৯৫/০.৫০০ | 189/119 | 0.47 | |||||||
| 32 | 43 | 51 | 65 | 59 | 8 | 1.136/0.715 | 237/149 | 0.48 | |||||||
| 35 | 47 | 54 | ৬৯ | 62 | 1.160/0.735 | 152/99 | 0.63 | ||||||||
| 38 | 50 | 58 | 45 | 32 | 52 | 58 | 72 | 66 | M6 | 8 | 71.3/44.8 | 1.223/0.797 | 140/92 | 17 | 0.67 |
| 40 | 53 | 61 | 75 | ৬৯ | 1.287/0.840 | 133/87 | 0.74 | ||||||||
| 42 | 55 | 63 | 78 | 71 | 1.352/0.881 | 127/82 | 0.78 | ||||||||
| 45 | 59 | 69.5 | 86 | 80 | ২.৬৭৭/১.৭৪৫ | 155/102 | 1.23 | ||||||||
| 48 | 62 | 71.5 | 64 | 45 | 72 | 80 | 87 | 81 | M8 | 8 | 119/77.6 | 2.855/1.860 | 145/92 | 41 | 1.24 |
| 50 | 65 | 75.5 | 92 | 86 | 2.975/1.940 | 140/92 | 1.40 | ||||||||
| 55 | 71 | ৮১.৫ | 98 | 92 | 3.680/2.400 | 117/77 | 1.70 | ||||||||
| 60 | 77 | ৮৭.৫ | 74 | 55 | 82 | 90 | 104 | 98 | M8 | 9 | 133/87.2 | 4.015/2.620 | 107/70 | 41 | 1.90 |
| 65 | 84 | 94.5 | 111 | 105 | 4.350/2.840 | 100/65 | 2.20 | ||||||||
| 70 | 90 | 101.5 | 119 | 113 | 9 | 212/139 | 7.440/4.850 | 123/81 | ৩.০৫ | ||||||
| 75 | 95 | 107.0 | 126 | 119 | 9 | 212/139 | 7.970/5.200 | 114/75 | ৩.৩২ | ||||||
| 80 | 100 | 112.5 | 87 | 65 | 97 | 107 | 131 | 125 | M10 | 12 | 283/184 | 11.335/7.39 | 144/94 | 83 | 3.50 |
| 85 | 106 | 118.5 | 137 | 131 | 12 | 283/184 | 12.040/7.85 | 135/88 | 3.81 | ||||||
| 90 | 112 | 124.5 | 144 | 137 | 12 | 283/184 | 12.750/8.32 | 128/83 | 4.20 | ||||||
