পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: CGS
মডেল নম্বার: DLZ-1
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসি
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-10 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
DLZ-1 সিরিজ ইন্ডাস্ট্রিয়াল ইলেক্ট্রোম্যাগনেটিক ব্রেক |
ভিতরের ব্যাস: |
15-55 মিমি |
বাইরের ব্যাস: 85-253 মিমি: |
85-253 মিমি |
দৈর্ঘ্য: |
34.5-70.5 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
কাস্টমাইজড সমর্থন: |
ই এম, ওডিএম |
নাম: |
DLZ-1 সিরিজ ইন্ডাস্ট্রিয়াল ইলেক্ট্রোম্যাগনেটিক ব্রেক |
ভিতরের ব্যাস: |
15-55 মিমি |
বাইরের ব্যাস: 85-253 মিমি: |
85-253 মিমি |
দৈর্ঘ্য: |
34.5-70.5 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
কাস্টমাইজড সমর্থন: |
ই এম, ওডিএম |

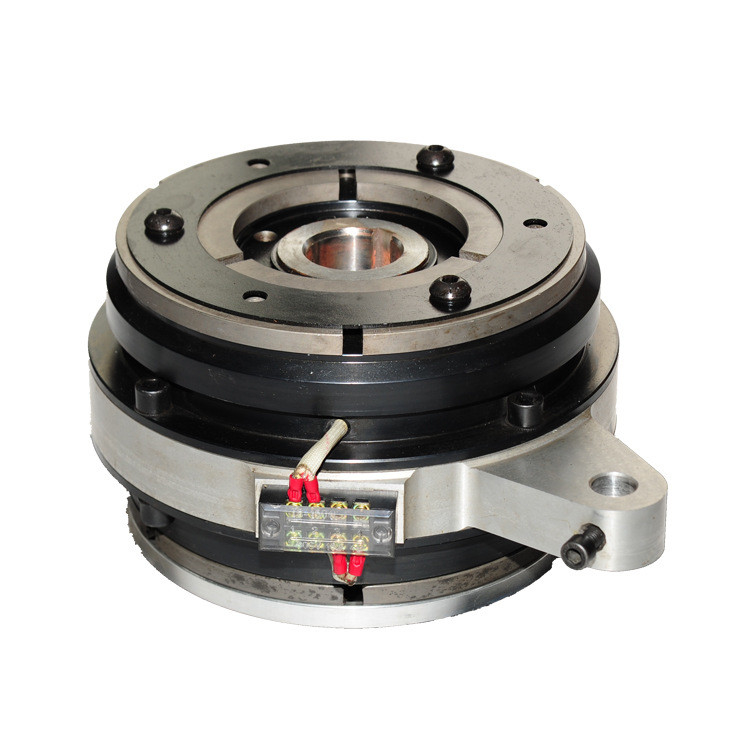

DLZ-1 ইলেক্ট্রোম্যাগনেটিক ক্লাচ ব্রেক মাইক্রো ইলেক্ট্রোম্যাগনেটিক ক্লাচ
পণ্য পরিচিতি
ইলেক্ট্রোম্যাগনেটিক ক্লাচকে ইলেক্ট্রোম্যাগনেটিক কাপলিংও বলা হয়।এটি একটি ইলেক্ট্রোম্যাগনেটিক যান্ত্রিক সংযোগকারী যা যান্ত্রিক ট্রান্সমিশন সিস্টেমে দুটি ঘূর্ণায়মান অংশ তৈরি করতে ইলেক্ট্রোম্যাগনেটিক আবেশের নীতি এবং অভ্যন্তরীণ এবং বাহ্যিক ঘর্ষণ প্লেটের মধ্যে ঘর্ষণ ব্যবহার করে।যখন ড্রাইভিং অংশটি ঘোরানো বন্ধ করে না, চালিত অংশটি এটি থেকে একত্রিত বা আলাদা করা যেতে পারে।এটি একটি স্বয়ংক্রিয় বৈদ্যুতিক যন্ত্র।ইলেক্ট্রোম্যাগনেটিক ক্লাচ মেশিনের শুরু, বিপরীত, গতি নিয়ন্ত্রণ এবং ব্রেকিং নিয়ন্ত্রণ করতে ব্যবহার করা যেতে পারে।এটির সহজ গঠন, দ্রুত কর্ম, কম নিয়ন্ত্রণ শক্তি এবং সুবিধাজনক রিমোট কন্ট্রোলের সুবিধা রয়েছে;যদিও আয়তন ছোট, এটি বড় টর্ক প্রেরণ করতে পারে;ব্রেকিং কন্ট্রোল হিসাবে ব্যবহার করা হলে, এটিতে দ্রুত এবং স্থিতিশীল ব্রেকিংয়ের সুবিধা রয়েছে, তাই ইলেক্ট্রোম্যাগনেটিক ক্লাচ বিভিন্ন মেশিনিং মেশিন এবং যান্ত্রিক ট্রান্সমিশন সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
ইলেক্ট্রোম্যাগনেটিক ক্লাচের কাজ হল অ্যাকচুয়েটরের টর্ক (বা শক্তি) ড্রাইভিং শ্যাফটের দিক থেকে চালিত শ্যাফ্টের দিকে স্থানান্তর করা।এটি দ্রুত স্টার্ট, ব্রেকিং, ফরোয়ার্ড এবং রিভার্স রোটেশন বা গতি নিয়ন্ত্রণের কাজগুলি উপলব্ধি করতে বিভিন্ন প্রক্রিয়ায় (যেমন ট্রান্সমিশন মেকানিজম এবং মেশিন টুলসের বিভিন্ন মোটর মেকানিজম) ব্যাপকভাবে ব্যবহৃত হয়।যেহেতু ইলেক্ট্রোম্যাগনেটিক ক্লাচ রিমোট কন্ট্রোল উপলব্ধি করা সহজ এবং অন্যান্য যান্ত্রিক, জলবাহী বা বায়ুসংক্রান্ত ক্লাচের তুলনায় এটি পরিচালনা করা অনেক সহজ, এটি স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থার একটি গুরুত্বপূর্ণ উপাদান।
DLZ1 সিরিজ ইলেক্ট্রোম্যাগনেটিক ক্লাচ ব্রেক ইউনিট একটি সম্মিলিত এবং বহু-কার্যকরী পণ্য,
প্রধানত যন্ত্রপাতি ড্রাইভিং সিস্টেমে ব্যবহৃত, এটি শুরু এবং ব্রেক করার দুটি ফাংশন উপলব্ধি করতে পারে
ড্রাইভিং অংশগুলি কাজ করার সময় লোডের জন্য, এবং শুরু এবং থামার বিষয়টিও বুঝতে পারে
উচ্চ নির্ভুলতার সাথে নিয়ন্ত্রণ, যখন এটি বিশেষ পাওয়ার কন্ট্রোলিং ডিভাইস দিয়ে সজ্জিত হয়, এটি ব্যাপকভাবে
যেসব মেশিনে উচ্চ নির্ভুলতার সাথে অবস্থানের প্রয়োজন হয়, যেমন প্রিন্টিং মেশিন,
প্যাকেজিং মেশিন এবং প্লাইউড উত্পাদন লাইনের সরঞ্জাম।
পণ্যের পরামিতি
| SIZE | রেট করা গতিশীল টর্কএনএম | রেটেড ভোল্টেজ (DC V) | কয়েল খরচ শক্তি (20°)W | অনুমোদিত সর্বোচ্চ আবর্তন (আর/মিনিট) | |
| ক্লাচ | ব্রেক | ||||
| DLZ1-25 | 250 | 8 | 24 | 81 | 2500 |
| DLZ1-40 | 400 | 120 | 115 | 2500 | |
| DLZ1-50 | 500 | 90 | 137 | 1500 | |
| DLZ1-80 | 800 | 120 | 131 | 1500 | |
| SIZE | রেডিয়াল মাত্রা (মিমি) | অক্ষীয় মাত্রা (মিমি) | খাদ গর্ত এর মাত্রা | ব্রাশ মডেল | ||||||||||||||
| D1 | D2 | D3 | D4 | D5 | D6 | জে | কে | এল | L1 | L2 | L3 | L4 | δ | Φ | e | জ | ||
| DLZ1-25 | 285 | 247 | 200 | 155 | 180 | 45 | 8-Φ11 | 8-M10深25 | 147 | 5 | 45 | 16 | 20.7 | 0.5 | 50 | 14 | 53.8 | DS-009 |
| DLZ1-40 | 315 | 265 | 210 | 170 | 195 | 50 | 8-Φ11 | 8-M12深25 | 166 | 6 | 51 | 16 | 20 | 0.7 | 55 | 16 | 59.4 | DS-010 |
| SIZE | রেডিয়াল মাত্রা (মিমি) | অক্ষীয় মাত্রা (মিমি) | ||||||||||
| D1 | D2 | D3 | D4 | D5 | k | এল | L1 | L2 | L3 | L4 | δ | |
| DLZ1-50 | 350 | 237 | 188 | 224 | 120 | 6-Φ12 | 122 | 105 | 73 | 4 | 3 | 0.5 |
| DLZ1-80 | 402 | 242 | 194 | 280 | 165 | 6-Φ13.5 | 138.5 | 115.5 | 94.5 | 4 | 6 | 0.6 |
মাউন্টিং উদাহরণ:
স্থাপন:
1. মাউন্ট করার আগে সামঞ্জস্য করার প্রয়োজন নেই।
2. ইনপুট এবং আউটপুট অক্ষের সমাক্ষীয় ডিগ্রী মাউন্ট করার সময় 0,1 মিমি অতিক্রম না করার অনুমতি দেওয়া হয়।
3. নীচের সিট শক্তভাবে স্থির করা উচিত।
