পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: CGS
মডেল নম্বার: DLY5
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসি
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-10 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
DLY5 সিরিজ ইন্ডাস্ট্রিয়াল ইলেক্ট্রোম্যাগনেটিক ব্রেক |
ভিতরের ব্যাস: |
75-250 মিমি |
বাইরের ব্যাস: 85-253 মিমি: |
85-253 মিমি |
দৈর্ঘ্য: |
34.5-70.5 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
কাস্টমাইজড সমর্থন: |
ই এম, ওডিএম |
টাইপ: |
ডিস্ক ব্রেক |
নাম: |
DLY5 সিরিজ ইন্ডাস্ট্রিয়াল ইলেক্ট্রোম্যাগনেটিক ব্রেক |
ভিতরের ব্যাস: |
75-250 মিমি |
বাইরের ব্যাস: 85-253 মিমি: |
85-253 মিমি |
দৈর্ঘ্য: |
34.5-70.5 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
কাস্টমাইজড সমর্থন: |
ই এম, ওডিএম |
টাইপ: |
ডিস্ক ব্রেক |
DLY5 সিরিজ ইলেক্ট্রোম্যাগনেটিক ব্রেক রিটাডার ইলেক্ট্রোম্যাগনেটিক ডিস্ক ব্রেক
পণ্য পরিচিতি

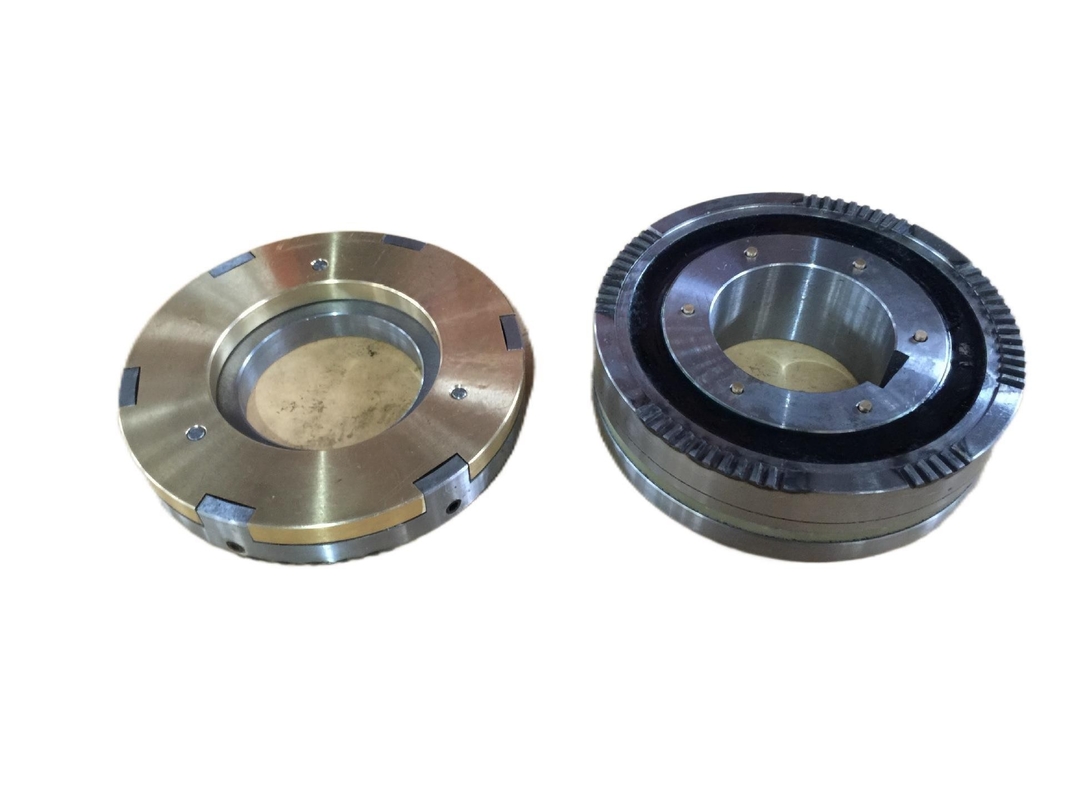

স্লিপ রিং সহ Dly5 (Eze সিরিজ) চোয়াল টাইপ ইলেক্ট্রোম্যাগনেটিক ক্লাচ
Dly5 (Eze সিরিজ) দাঁত এমবেডেড স্লিপ রিং ইলেক্ট্রোম্যাগনেটিক ক্লাচ হল একটি অ্যাকচুয়েটর যা যান্ত্রিক ট্রান্সমিশন সিস্টেমে ব্যবহৃত হয় যা ড্রাইভিং সাইড পার্ট এবং ইলেক্ট্রোম্যাগনেটিক ফোর্সের সাহায্যে ঘূর্ণমান গতির চালিত পাশের অংশকে একত্রিত বা পৃথক করতে, যাতে শক্তি এবং গতি সংক্রমণ উপলব্ধি করা যায়।
ক্লাচের স্ট্যান্ডার্ড অপারেটিং ভোল্টেজ হল 24 ভোল্ট ডিসি সাধারণভাবে, সুইচ, বোতাম, কন্টাক্টর, ট্র্যাভেল সুইচ এবং অন্যান্য সাধারণ বৈদ্যুতিক উপাদানগুলির সমন্বয়ে গঠিত একটি সাধারণ সার্কিট ব্যবহার করে স্বয়ংক্রিয় এবং রিমোট কন্ট্রোল উপলব্ধি করা সহজ, যাতে প্রয়োজনীয়তা পূরণ করা যায়। যান্ত্রিক ট্রান্সমিশন সিস্টেমের গতি পরিবর্তন, পরিবর্তন, শুরু এবং অবস্থান।
ক্লাচের এই সিরিজটি শেষ মুখের সূক্ষ্ম দাঁতের নিযুক্তির মাধ্যমে টর্ক প্রেরণ করে।অতএব, একই স্পেসিফিকেশনের ঘর্ষণ প্লেট ক্লাচের সাথে তুলনা করে, এতে ছোট ভলিউম আছে, কোন ঘর্ষণ এবং উত্তাপ নেই, পাওয়ার ব্যর্থতার পরে সম্পূর্ণ পৃথকীকরণ, কোন নো-লোড টর্ক নেই, এবং ভেজা এবং শুকনো উভয় কাজের জন্য উপযুক্ত হতে পারে।ক্লাচ কঠোরভাবে মিলিত হয়।এটি শুধুমাত্র কম গতির শর্তে মিলিত হতে পারে।এটি বিশ্রামে থাকলে বা আপেক্ষিক গতি সিঙ্ক্রোনাস হলে এটি উপযুক্ত।
ক্লাচ নিম্নলিখিত অবস্থার অধীনে নির্ভরযোগ্যভাবে কাজ করতে পারে:
1. পরিবেষ্টিত বায়ুর তাপমাত্রা হল - 5 ℃ - + 40 ℃৷
2. বিস্ফোরণের ঝুঁকি ছাড়াই মাঝারিটিতে, এবং ধাতু ক্ষয় করার জন্য যথেষ্ট গ্যাস এবং পরিবাহী ধুলো নেই এবং মাঝারিটিতে ক্ষতিকারক নিরোধক।
3. ক্লাচ তেল তৈলাক্তকরণ শর্ত অধীনে কাজ করবে.
4. ক্লাচ কয়েলের ভোল্টেজের ওঠানামা রেট করা ভোল্টেজের + 5% এবং - 15% এর বেশি হবে না।
5. ক্লাচ ইনস্টলেশন সাইটের উচ্চতা 2000 মিটারের বেশি হবে না।
পণ্যের পরামিতি
| SIZE | রেডিয়াল মাত্রা | অক্ষীয় মাত্রা | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | Φ | জ | e | j | k | এল | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.6 | 8 | 2*4 | 4-M4 | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0.4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.6 | 8 | 2*5 | 4-M5 | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0.5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.9 | 12 | 2*5 | 4-M5 | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0.5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48.3 | 14 | 2*6 | 4-M6 | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0.5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.6 | 16 | 2*8 | 4-M6 | 58 | 33.9 | 2.5 | 6.5 | 8 | 15.5 | 0.6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0.6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0.7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7.5 | 10 | 21 | 0.7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95.8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0.9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0.9 |
স্থাপন:
1. ক্লাচটি অনুভূমিকভাবে বা ভেরিয়ালে ইনস্টল করা যেতে পারে, যদি এটি অ্যালেক্সে মাউন্ট করা না থাকে,
ড্রাইভিং এবং চালিত শ্যাফ্টের মধ্যে কোঅ্যাক্সলাল ডিগ্রি 0.05 মিমি অতিক্রম করা উচিত নয়,
এবং কাজের ক্লিয়ারেন্স মান σ নিশ্চিত করতে হবে।
2. ক্লাচ মাউন্ট করার আগে উভয় প্রান্তের দাঁত পরিষ্কার করা উচিত।
3. ক্লাচের ড্রাইভিং এবং চালিত অংশগুলিকে অবশ্যই অক্ষীয় দিকে স্থির করতে হবে, এটির অক্ষীয় চলন অনুমোদিত নয়৷
