পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO9001-2005
মডেল নম্বার: GH 50*38
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: আলাপ - আলোচনা
মূল্য: Negotiation
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
ওল্ডহাম খাদ কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
ভিতরের ব্যাস: |
16-70 মিমি |
মডেল: |
জিএইচ সিরিজ |
গঠন: |
ওল্ডহাম খাদ কাপলিং |
ওয়ারেন্টি: |
1 ২ মাস |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
নমনীয় বা অনমনীয়: |
নমনীয় |
নাম: |
ওল্ডহাম খাদ কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
ভিতরের ব্যাস: |
16-70 মিমি |
মডেল: |
জিএইচ সিরিজ |
গঠন: |
ওল্ডহাম খাদ কাপলিং |
ওয়ারেন্টি: |
1 ২ মাস |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
নমনীয় বা অনমনীয়: |
নমনীয় |

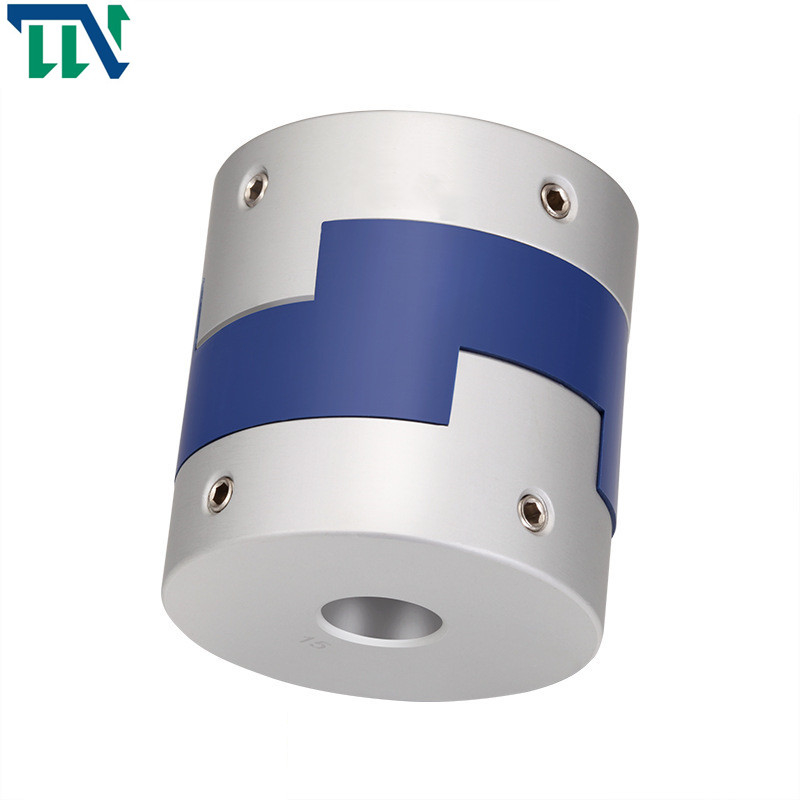

মেকানিজম সংযোগের জন্য GH 20*25 M3 ওল্ডহাম টাইপ শ্যাফ্ট কাপলিং
পণ্যের পরামিতি
উত্পাদন ডেটাশিট
| মডেল প্যারামিটার | সাধারণ বোরের ব্যাস d1, d2 | ΦD | এল | এলএফ | এলপি | চ | এম | শক্ত করা স্ক্রু টর্ক (NM) |
| GH-16X18 | 4,5,6,6.35,7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | M3 | 0.7 |
| GH-20X25 | 5,6,6.35,7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6.35,8,9,9.525,10,11,12,14 | 25 | 28 | 11.7 | 16.65 | ৫.৫৮ | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | ৮.৪ |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13.5 | M8 | 10.5 |
| মডেল প্যারামিটার | রেট ঘূর্ণন সঁচারক বল (NM)* |
অনুমোদনযোগ্য উদ্ভটতা (মিমি)* |
অনুমোদনযোগ্য প্রতিচ্ছবি কোণ (°)* |
অনুমোদিত অক্ষীয় বিচ্যুতি (মিমি)* |
সর্বোচ্চ গতি আরপিএম |
স্ট্যাটিক টরসিয়াল দৃঢ়তা (NM/rad) |
নিষ্ক্রিয়তা মুহূর্ত (Kg.M2) |
খাদ হাতা উপাদান | শ্রাপনেলের উপাদান | পৃষ্ঠ চিকিত্সা | ওজন (ছ) |
| GH-16X18 | 0.7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | উচ্চ শক্তি অ্যালুমিনিয়াম খাদ | PA 6 6 | অ্যানোডাইজিং চিকিত্সা | 6 |
| GH-20X25 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1.6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2.8 | 3 | ±0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3.3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ±0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
পণ্য পরিচিতি
ক্রস স্লাইডার কাপলিংয়ের কার্যকরী নীতি: দুটি শ্যাফ্ট রিমিং হোল এবং বোল্ট দ্বারা সারিবদ্ধ করা হয় এবং বোল্ট রডের কম্প্রেশন এবং শিয়ার দ্বারা টর্ক প্রেরণ করা হয়;এক কাপলিং অর্ধেকের কাঁধ অন্য কাপলিং অর্ধেকের খাঁজের সাথে সারিবদ্ধ।দুটি অর্ধেক কাপলিংকে সংযুক্তকারী বোল্টগুলি গ্রেড এবং বি এর সাধারণ বোল্ট হতে পারে এবং দুটি অর্ধ কাপলিং এর যৌথ পৃষ্ঠের ঘর্ষণ মুহুর্তের মাধ্যমে টর্ক প্রেরণ করা হয়।সাধারণত, 45 ইস্পাত ব্যবহার করা হয়।পৃষ্ঠ তাপ চিকিত্সার পরে, এর কঠোরতা একটি নির্দিষ্ট পরিমাণে উন্নত হয়।যাইহোক, কিছু নির্মাতারা আলাদাভাবে Q275 ইস্পাত ব্যবহার করে, তাই তাপ চিকিত্সার প্রয়োজন হয় না।
ওল্ডহ্যাম টাইপ শ্যাফ্ট কাপলিং শ্যাফ্টের চারপাশে সমানভাবে ক্ল্যাম্প করার জন্য ডিজাইন করা হয়েছে এবং শ্যাফ্টকে ক্ষতিগ্রস্থ না করে স্থির স্ক্রু কাপলিংগুলির চেয়ে বেশি ধরে রাখার জন্য ডিজাইন করা হয়েছে।তারপর সুরক্ষিত করতে ক্ল্যাম্পিং স্ক্রুগুলিকে শক্ত করুন।এগুলো ওল্ডহাম কাপলিং
প্রথমত, এর আকৃতি হালকা এবং ইনস্টল করার জন্য সুবিধাজনক, যা এন্টারপ্রাইজগুলির প্রক্রিয়াকরণ এবং উত্পাদনের জন্য সময় সাশ্রয় করে।দ্বিতীয়ত, এটি তেল ক্ষয় প্রতিরোধী এবং বৈদ্যুতিকভাবে নিরোধক হতে পারে।বিভিন্ন স্লাইডার ইলাস্টোমার পাওয়া যায়।শ্যাফ্ট হাতা এবং মধ্যবর্তী অংশের মধ্যে স্লাইডিং বড় রেডিয়াল এবং কৌণিক বিচ্যুতির অনুমতি দিতে পারে।মাঝখানে বিশেষ বাম্প ডিজাইন একটি সহায়ক ভূমিকা পালন করতে পারে এবং নমন মুহূর্ত ছাড়াই বড় কৌণিক বিচ্যুতির অনুমতি দিতে পারে, যাতে অক্ষীয় লোড কম করা যায়।
দ্বিতীয়ত, এটির সহজ কাঠামো, বিস্তৃত আকারের পরিসর, জড়তার ছোট মুহূর্ত, সুবিধাজনক ব্যবহার এবং সুবিধাজনক চাক্ষুষ পরিদর্শনের সুবিধা রয়েছে।সুপার অয়েল জারা প্রতিরোধের এবং বৈদ্যুতিক নিরোধক বিচ্যুতি দ্বারা সৃষ্ট অক্ষীয় লোড কমিয়ে দেয়।শ্যাফ্ট হাতা এবং মাঝখানে স্লাইডিং বড় রেডিয়াল এবং কৌণিক বিচ্যুতির অনুমতি দিতে পারে।
