পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO 9001
মডেল নম্বার: জিএইচসি 20*22
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: আলাপ - আলোচনা
মূল্য: Negotiation
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
ওল্ডহাম খাদ কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
ভিতরের ব্যাস: |
16-70 মিমি |
মডেল: |
জিএইচসি সিরিজ |
গঠন: |
ওল্ডহ্যাম ক্ল্যাম্পিং টাইপ |
ওয়ারেন্টি: |
1 ২ মাস |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
নমনীয় বা অনমনীয়: |
নমনীয় |
নাম: |
ওল্ডহাম খাদ কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
ভিতরের ব্যাস: |
16-70 মিমি |
মডেল: |
জিএইচসি সিরিজ |
গঠন: |
ওল্ডহ্যাম ক্ল্যাম্পিং টাইপ |
ওয়ারেন্টি: |
1 ২ মাস |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
নমনীয় বা অনমনীয়: |
নমনীয় |

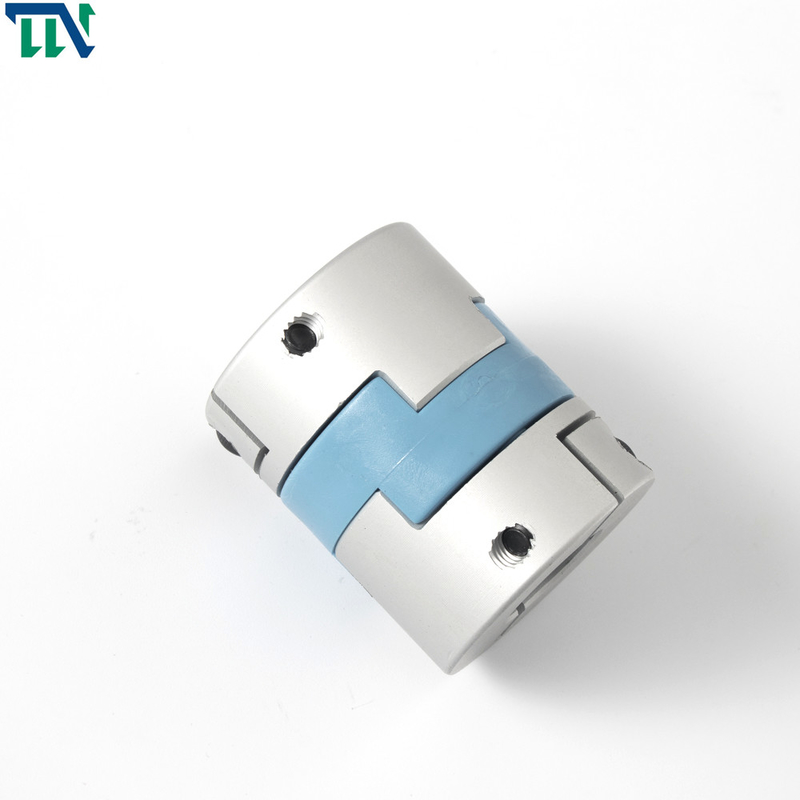

GHC 32X45 নমনীয় ওল্ডহ্যাম ক্ল্যাম্পিং শ্যাফ্ট ক্রস স্লাইডার কাপলিং ফর মেকানিজম
পণ্য পরিচিতি
ওল্ডহ্যাম টাইপ শ্যাফ্ট কাপলিং শ্যাফ্টের চারপাশে সমানভাবে ক্ল্যাম্প করার জন্য ডিজাইন করা হয়েছে এবং শ্যাফ্টকে ক্ষতিগ্রস্থ না করে স্থির স্ক্রু কাপলিংগুলির চেয়ে বেশি ধরে রাখার জন্য।তারপর সুরক্ষিত করতে ক্ল্যাম্পিং স্ক্রুগুলিকে শক্ত করুন।এগুলো ওল্ডহাম কাপলিং।আমরা সব ধরণের খাদ কাপলিং উৎপাদনের প্রস্তুতকারক।কাস্টমাইজড কাপলিং এছাড়াও গ্রহণযোগ্য.
এর আকৃতি হালকা এবং ইনস্টল করার জন্য সুবিধাজনক, যা এন্টারপ্রাইজগুলির প্রক্রিয়াকরণ এবং উত্পাদনের জন্য সময় বাঁচায়।দ্বিতীয়ত, এটি তেল ক্ষয় প্রতিরোধী এবং বৈদ্যুতিকভাবে নিরোধক হতে পারে।বিভিন্ন স্লাইডার ইলাস্টোমার পাওয়া যায়।শ্যাফ্ট হাতা এবং মধ্যবর্তী অংশের মধ্যে স্লাইডিং বড় রেডিয়াল এবং কৌণিক বিচ্যুতির অনুমতি দিতে পারে।মাঝখানে বিশেষ বাম্প ডিজাইন একটি সহায়ক ভূমিকা পালন করতে পারে এবং মুহুর্ত বাঁক না করেই বড় কৌণিক বিচ্যুতির অনুমতি দিতে পারে, যাতে অক্ষীয় লোড কম করা যায়
ওল্ডহাম কাপলিংয়ের সুবিধা:
প্রথমত, এর আকৃতি হালকা এবং ইনস্টল করা সহজ, যা এন্টারপ্রাইজগুলির প্রক্রিয়াকরণ এবং উত্পাদনের জন্য সময় সাশ্রয় করে।দ্বিতীয়ত, এটি তেল ক্ষয় প্রতিরোধী এবং বৈদ্যুতিকভাবে নিরোধক হতে পারে।বিভিন্ন স্লাইডার ইলাস্টোমার পাওয়া যায়।বুশিং এবং মাঝের অংশের মধ্যে স্লাইডিং বড় রেডিয়াল এবং কৌণিক বিচ্যুতি সহ্য করতে পারে।কোণ বিচ্যুতি নমন মুহূর্ত তৈরি করে না, যাতে অক্ষীয় লোড কম হয়।
দ্বিতীয়ত, কাঠামোটি সহজ, আকারের পরিসীমা প্রশস্ত, জড়তার মুহূর্তটি ছোট, ব্যবহার সুবিধাজনক এবং এটি চাক্ষুষ পরিদর্শনের জন্য সুবিধাজনক।উচ্চতর তেলের ক্ষয় প্রতিরোধ ক্ষমতা এবং বৈদ্যুতিক নিরোধক ভুলভাবে সৃষ্ট অক্ষীয় লোডকে কমিয়ে দেয়, এবং বুশিং এবং মাঝখানের স্লাইডিং বড় রেডিয়াল এবং কৌণিক মিসলাইনমেন্ট সহ্য করতে পারে।
অন্যান্য কাপলিং এর সাথে তুলনা করলে, প্রথমত, এর আকৃতিটি বিশেষভাবে হালকা দেখায় এবং এই ধরণের জিনিসটি সবচেয়ে আকর্ষণীয় এবং মাঝখানের ক্রস স্লাইডারটিতে আপনার চয়ন করার জন্য বিভিন্ন রঙ রয়েছে এবং এটি ইনস্টল করাও সহজ। .এটা ঝামেলার নয়।সবচেয়ে বড় বিষয় হল এটি রক্ষণাবেক্ষণ সংরক্ষণ করতে পারে এবং একই সময়ে, এটি বিদ্যুৎ, অ্যান্টি-ফাউলিং এবং অ্যান্টি-জারা থেকেও নিরোধক হতে পারে এবং এর পরিষেবা জীবন অপেক্ষাকৃত দীর্ঘ।এটি একটি খুব লাভজনক এবং উপযুক্ত কাপলিং
আরও তথ্যের জন্য আমাদের সাথে যোগাযোগ করুন স্বাগতম!
পণ্যের পরামিতি
উত্পাদন অঙ্কন
উত্পাদন ডেটাশিট
| মডেল প্যারামিটার | সাধারণ বোরের ব্যাস d1, d2 | ΦD | এল | এলএফ | এলপি | চ | এম | শক্ত করা স্ক্রু টর্ক (NM) |
| GHC-16X21 | ৪,৫,৬,৬.৩৫ | 16 | 21 | ৮.৬ | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | ৪,৫,৬,৬.৩৫ | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | ৫,৬,৬.৩৫,৭,৮ | 20 | 22 | ৮.৬ | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | ৫,৬,৬.৩৫,৭,৮ | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | M3 | 1.5 |
| GHC-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | M3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | M8 | 20 |
| মডেল প্যারামিটার | রেট ঘূর্ণন সঁচারক বল (NM)* |
অনুমোদনযোগ্য উদ্ভটতা (মিমি)* |
অনুমোদনযোগ্য প্রতিচ্ছবি কোণ (°)* |
অনুমোদিত অক্ষীয় বিচ্যুতি (মিমি)* |
সর্বোচ্চ গতি আরপিএম |
স্ট্যাটিক টরসিয়াল দৃঢ়তা (NM/rad) |
নিষ্ক্রিয়তা মুহূর্ত (Kg.M2) |
খাদ হাতা উপাদান | শ্রাপনেলের উপাদান | পৃষ্ঠ চিকিত্সা | ওজন (ছ) |
| GHC-16X21 | 0.7 | 0.8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | উচ্চ শক্তি অ্যালুমিনিয়াম খাদ | PA 6 6 | অ্যানোডাইজিং চিকিত্সা | 8 |
| GHC-16X30 | 0.7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
