পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO 9001
মডেল নম্বার: LM12
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসি
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 3-5 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
মডেল: |
এলএমএস প্লাম খাদ কাপলিং |
ওয়ারেন্টি: |
1 ২ মাস |
জলোচ্ছাস আকার: |
80-130 মিমি |
দৈর্ঘ্য: |
115 মিমি |
ওজন: |
1.751 কেজি |
টাউক: |
12500 Tn/N·m |
মডেল: |
এলএমএস প্লাম খাদ কাপলিং |
ওয়ারেন্টি: |
1 ২ মাস |
জলোচ্ছাস আকার: |
80-130 মিমি |
দৈর্ঘ্য: |
115 মিমি |
ওজন: |
1.751 কেজি |
টাউক: |
12500 Tn/N·m |

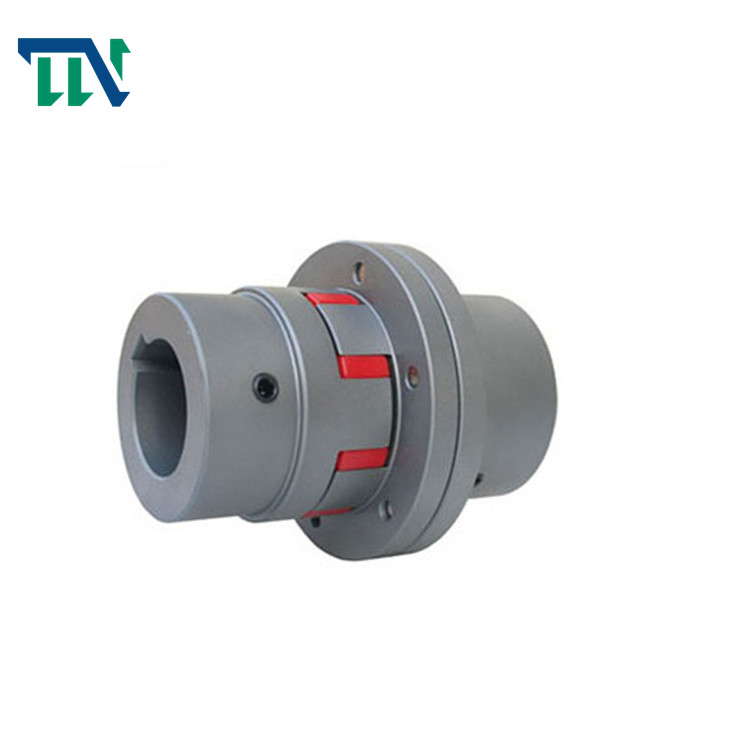

LMD12 প্লাম ব্লসম ইলাস্টিক কাপলিং চোয়াল টেক্সটাইল হোস্টিংয়ের জন্য নমনীয়
পণ্য বৈশিষ্ট্য
এমএলজেড সিরিজের কুইনকুনক্স ইলাস্টিক কাপলিং এর প্রয়োগের সুযোগ এবং কর্মক্ষমতা বৈশিষ্ট্য:
1. MlZ সিরিজের কুইনকুনক্স ইলাস্টিক কাপলিং প্রধানত দুটি উত্তল দাঁত দ্বারা ঘনিষ্ঠভাবে মেশানো হয় এবং টর্ক প্রেরণের জন্য রেডিয়াল এক্সট্রুশনের শিকার হয়।যখন দুটি অক্ষ তুলনামূলকভাবে অফসেট হয়, তখন ইলাস্টিক উপাদানটির সংশ্লিষ্ট স্থিতিস্থাপক বিকৃতি থাকবে এবং স্বয়ংক্রিয় ক্ষতিপূরণের ভূমিকা পালন করবে।
2. Quincunx ইলাস্টিক কাপলিং প্রধানত ঘন ঘন শুরু, এগিয়ে এবং বিপরীত ঘূর্ণন, মাঝারি উচ্চ গতি, মাঝারি টর্ক এবং উচ্চ নির্ভরযোগ্যতা সহ কাজের জায়গাগুলির জন্য উপযুক্ত, যেমন ধাতুবিদ্যা, খনির, পেট্রোলিয়াম, রাসায়নিক শিল্প, উত্তোলন, পরিবহন, হালকা শিল্প, টেক্সটাইল, জলের পাম্প, ফ্যান, ইত্যাদি। কাজের পরিবেশের তাপমাত্রা হল - 35 ℃ ~ + 80 ℃, ট্রান্সমিশন নামমাত্র টর্ক হল 25 ~ 12500nm, এবং অনুমোদিত গতি হল 1500 ~ 15300r / মিনিট৷
3. অন্যান্য কাপলিং এর সাথে তুলনা করে, কুইনকুনক্স ইলাস্টিক কাপলিং এর নিম্নলিখিতটি রয়েছে
বৈশিষ্ট্য:
1. স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন, ভাল কম্পন স্যাঁতসেঁতে, কুশনিং এবং বৈদ্যুতিক নিরোধক কর্মক্ষমতা সঙ্গে.
2. সরল গঠন, ছোট রেডিয়াল আকার, হালকা ওজন এবং জড়তার ছোট মুহূর্ত।এটি মাঝারি এবং উচ্চ গতির অনুষ্ঠানের জন্য উপযুক্ত।
3. এটির বড় অক্ষীয়, রেডিয়াল এবং কৌণিক ক্ষতিপূরণ ক্ষমতা রয়েছে।
4. উচ্চ শক্তি পলিউরেথেন ইলাস্টিক উপাদান পরিধান প্রতিরোধের সুবিধা আছে, তেল প্রতিরোধের, বড় ভারবহন ক্ষমতা, দীর্ঘ সেবা জীবন, নিরাপত্তা এবং নির্ভরযোগ্যতা.
5. কম রক্ষণাবেক্ষণের কাজের চাপ সহ কাপলিংটির তৈলাক্তকরণের প্রয়োজন হয় না এবং একটি দীর্ঘ সময়ের জন্য অবিচ্ছিন্নভাবে কাজ করতে পারে
পণ্যের পরামিতি
| টাইপ | টর্কTn/N·m | RPM[n]/ r·min-1 | জলোচ্ছাস আকার d1, d2, dz |
এল | L0 | ডি | D1 | টাইপ | মি/কেজি | I/ kg·m2 | |
| কঠোরতা | |||||||||||
| a(HA) | b(HD) | ||||||||||
| 80±5 | 60±5 | ||||||||||
| LMD1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22, 24,25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0.00082 |
| LMD2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25, 28,30 | 38 | 101.5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0.0014 |
| LMD3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0.0024 |
| LMD4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35, 38,40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0.005 |
| LMD5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40, 42,45 | 50 | 138.5 | 105 | 150 | MT5-a MT5-b | 6.361 | 0.0135 |
| LMD6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10.768 | 0.0329 |
| LMD7 | 630 | 1120 | 3700 | 35*,38*,40*,42*,45,48, 50,55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | ০.০৫৮১ |
| LMD8 | 1120 | 2240 | 3100 | 45*,48*,50,55,56,60,63,65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22.717 | 0.1175 |
| LMD9 | 1800 | 3550 | 2800 | 50*,55*,56*,60,63,65, 70,71,75,80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0.233 |
| LMD10 | 2800 | 5600 | 2500 | 60*,63*,65*,70,71,75, 80,85,90,95,100 | 90 | 248 | 230 | 305 | MT10-a MT10-b | 51.358 | 0.459 |
| LMD11 | 4500 | 9000 | 2200 | 70*,71*,75*,80*,85*,90,95, 100,110,120 | 100 | 284 | 260 | 350 | MT11-a MT11-b | 81.302 | 0.977 |
| LMD12 | 6300 | 12500 | 1900 | 80*,85*,90*,95*,100, 110,120,125,130 | 115 | 321 | 300 | 400 | MT12-a MT12-b | 115.53 | 1.751 |
| LMD13 | 11200 | 20000 | 1600 | 90*,95*,100*,110*,120*,125*, 130,140,150 | 125 | 348 | 360 | 460 | MT13-a MT13-b | 161.79 | 3.366 |
| LMD14 | 12500 | 25000 | 1500 | 100*,110*,120*,125*,130*, 140*,150,160 | 135 | 358 | 400 | 500 | MT14-a MT14-b | 196.3 | 4.867 |
