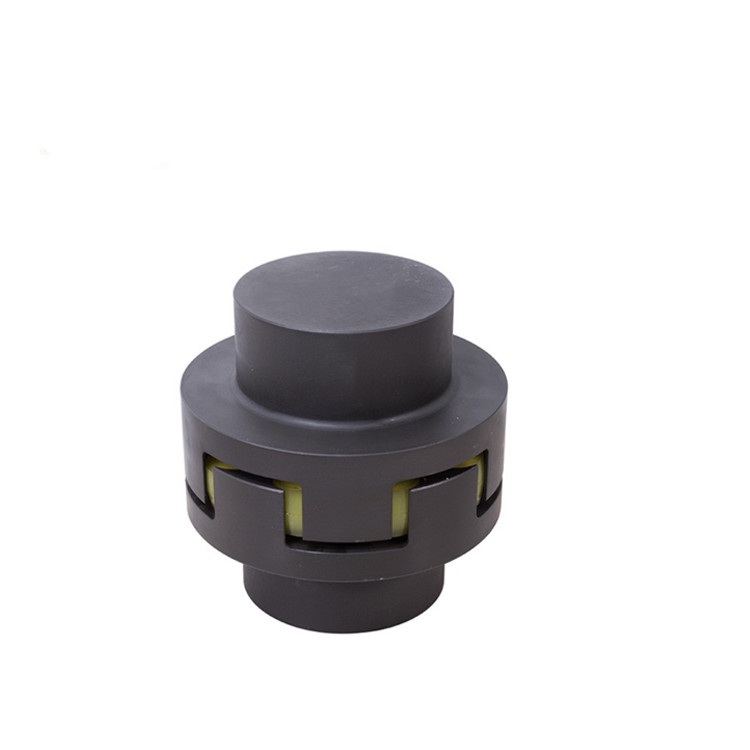

নমনীয় স্পাইডার প্লাম শ্যাফ্ট কাপলিং রিডুসার 22mm 24mm LM4 MIS 4

পাম্পের জন্য LM 4 MIS 1 নমনীয় বরই-আকৃতির চোয়ালের ইলাস্টিক কাপলিং

Lmz-i স্প্লিট ব্রেক হুইল টাইপ প্লাম ব্লসম কাপলিং দুটি অর্ধেক কাপলিং নিয়ে গঠিত যার নখর, ব্রেক হুইল এবং ইলাস্টিক উপাদান রয়েছে।বরই ফুলের ইলাস্টিক উপাদান দুটি অর্ধেক কাপলিং এর নখর মধ্যে স্থাপন করা হয় যাতে দুই অর্ধেক কাপলিং এর সংযোগ উপলব্ধি করা হয়।

(1) স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন, ভাল কম্পন স্যাঁতসেঁতে, কুশনিং এবং বৈদ্যুতিক নিরোধক কর্মক্ষমতা সহ।

(2) সরল গঠন, ছোট রেডিয়াল আকার, হালকা ওজন এবং জড়তার ছোট মুহূর্ত।এটি মাঝারি এবং উচ্চ গতির অনুষ্ঠানের জন্য উপযুক্ত।

(3) এটির বড় অক্ষীয়, রেডিয়াল এবং কৌণিক ক্ষতিপূরণ ক্ষমতা রয়েছে।

(4) উচ্চ শক্তি পলিউরেথেন ইলাস্টিক উপাদান পরিধান প্রতিরোধের, তেল প্রতিরোধের, বড় ভারবহন ক্ষমতা, দীর্ঘ সেবা জীবন এবং নির্ভরযোগ্যতা সুবিধা আছে.

(5) কম রক্ষণাবেক্ষণের কাজের চাপ সহ কাপলিংটির তৈলাক্তকরণের প্রয়োজন হয় না এবং একটি দীর্ঘ সময়ের জন্য অবিচ্ছিন্নভাবে কাজ করতে পারে।

কুইনকুনক্স কাপলিং দুটি অর্ধেক কাপলিং এর সংযোগ উপলব্ধি করার জন্য দুটি অর্ধেক কাপলিং এর উত্তল নখরগুলির মধ্যে স্থাপন করার জন্য কুইনকুনক্স ইলাস্টিক উপাদান ব্যবহার করে।দুটি অর্ধেক সংযোগের কাঠামোগত মাত্রা একই, এবং তাদের শেষ মুখগুলি যথাক্রমে বেশ কয়েকটি উত্তল নখর দিয়ে দেওয়া হয়, যা ক্রমাগতভাবে কুইনকাক্স ইলাস্টিক উপাদানের বৃত্তাকার উত্তল অংশগুলির মধ্যে এমবেড করা হয়।ঘূর্ণন সঁচারক বল ড্রাইভিং খাদ এবং চালিত খাদ মধ্যে প্রেরণ করা হয়.

Quincunx আকৃতির স্থিতিস্থাপক উপাদানগুলির ফর্মটি বৃত্তাকার উত্তল অংশগুলির মধ্যে সীমাবদ্ধ নয়, তবে আয়তক্ষেত্রাকার এবং দীর্ঘ চাপ উত্তল অংশগুলিও রয়েছে।রাবার ছাড়াও, কুইনকুনক্স ইলাস্টিক উপাদানগুলির উপকরণগুলি ইঞ্জিনিয়ারিং প্লাস্টিক যেমন পলিউরেথেন ইলাস্টোমার দিয়ে তৈরি।স্থিতিস্থাপক উপাদানটি যখন এক দিকে ঘোরে, তখন উত্তল অংশের মাত্র অর্ধেক ভার বহন করে এবং টর্ক প্রেরণের ভূমিকা পালন করে।ঘূর্ণন সঁচারক বল সংক্রমণের সাথে জড়িত নখর যোগাযোগের পৃষ্ঠের উপর লোড বন্টন যোগাযোগ অংশের আকৃতির সাথে সম্পর্কিত।উদাহরণ হিসাবে মোটা নখরটির পরিচিতি গ্রহণ করে, যদি অন্যান্য প্রভাবগুলি বিবেচনা না করা হয়, লোডটিকে ট্র্যাপিজয়েডাল আইন অনুসারে বিতরণ করা বলে মনে করা যেতে পারে, যেমন চিত্র 5_ 78 এ দেখানো হয়েছে। ভিতরের এবং বাইরের ব্যাসের মধ্যে পার্থক্য বৃদ্ধির সাথে সাথে, লোড বন্টনের অ-অভিন্নতাও বৃদ্ধি পায়।উপরন্তু, যখন দুটি অর্ধেক কাপলিং এর আপেক্ষিক স্থানচ্যুতি থাকে এবং স্থিতিস্থাপক উপাদানের কার্যকারী পৃষ্ঠ এবং অর্ধেক সংযোগের উত্তল নখর মধ্যে একটি ফাঁক থাকে, তখন লোড বন্টনের অ-অভিন্নতা আরও বৃদ্ধি পাবে, শুধুমাত্র লোড বন্টন নয়। একটি নখর কাজ করার পৃষ্ঠটি অসম, তবে লোড করা নখরগুলির মধ্যে লোডটি অসম হতে থাকে।চাপ-আকৃতির যোগাযোগের পৃষ্ঠের ব্যবহার কাজের মুখের উপর লোড বিতরণের অ-অভিন্নতা উন্নত করতে পারে।অতএব, এটি বড় টর্ক প্রেরণ করতে পারে, তবে এর স্থিতিস্থাপকতা কিছুটা হ্রাস পেয়েছে।প্লাম ব্লসম কাপলিংটি স্বল্প সংখ্যক অংশ, ছোট সামগ্রিক মাত্রা, স্থিতিস্থাপক উপাদানগুলির সহজ উত্পাদন এবং উচ্চ ভারবহন ক্ষমতা দ্বারা চিহ্নিত করা হয়।যাইহোক, সমাবেশ এবং বিচ্ছিন্ন করার সময়, কাপলিং এর দুটি অর্ধেক অক্ষীয় দিক বরাবর সরানো প্রয়োজন।এটি প্রধানত ট্রান্সমিশন শ্যাফ্ট সিস্টেমে প্রযোজ্য যা ক্ষতিপূরণ কর্মক্ষমতা এবং বাফার হ্রাসের জন্য কম চাহিদাযুক্ত প্রয়োজনীয়তা সহ, বিশেষত মাঝারি এবং ছোট শক্তির সংক্রমণে।

পণ্যের পরামিতি
