পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: বিএস কে আরকে সিরিজ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসি
মূল্য: 5
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-10 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
বিএস কে আরকে সিরিজের ওয়ান ওয়ে ক্যাম ক্লাচ |
উপাদান: |
GCR 15 বিয়ারিং স্টিল |
Max. সর্বোচ্চ Overrunning (r/min) ওভাররানিং (r/min): |
350-80 |
টর্ক (Nm): |
37200-980000 |
ওজন (কেজি): |
2.3-3700 |
বোরের আকার (মিমি): |
20-450 |
নাম: |
বিএস কে আরকে সিরিজের ওয়ান ওয়ে ক্যাম ক্লাচ |
উপাদান: |
GCR 15 বিয়ারিং স্টিল |
Max. সর্বোচ্চ Overrunning (r/min) ওভাররানিং (r/min): |
350-80 |
টর্ক (Nm): |
37200-980000 |
ওজন (কেজি): |
2.3-3700 |
বোরের আকার (মিমি): |
20-450 |

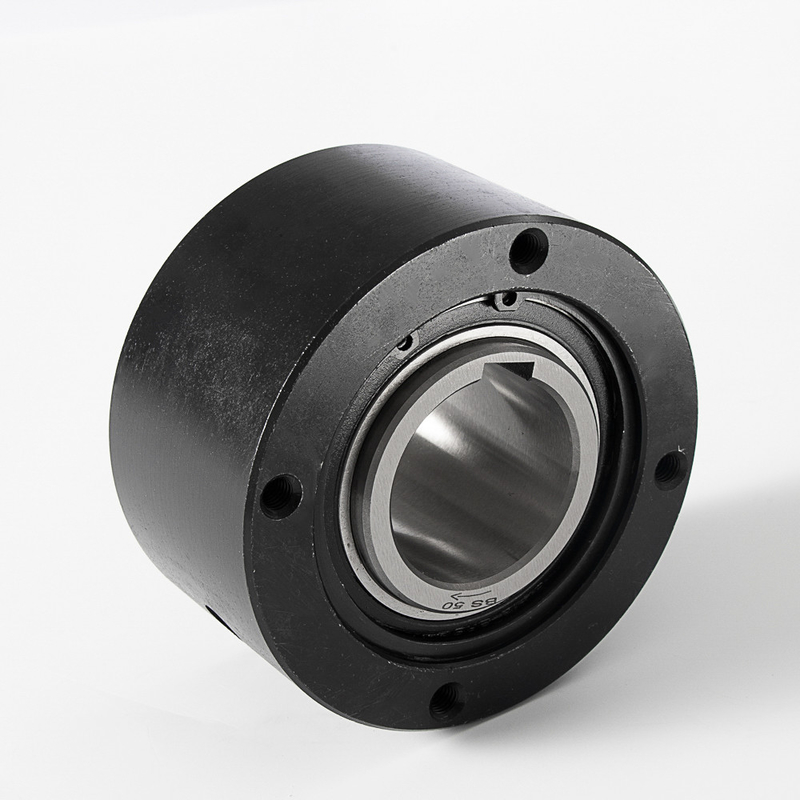

BS-K BS RK সিরিজ ব্যাকস্টপিং অ্যাপ্লিকেশন গ্রীস লুব্লিকেশন ওভাররানিং ক্লাচ
উত্পাদন ভূমিকা
বেল্ট কনভেয়ারের জন্য হাই টর্ক ক্যাম ক্লাচ BS 200 ব্যাক স্টপ ক্লাচ বিয়ারিং এর প্রবর্তন
বিএস সিরিজের ক্যাম ক্লাচগুলি এমন অ্যাপ্লিকেশনের জন্য তৈরি যেখানে ধীর গতির পরিবাহক হেড শ্যাফ্টের বিপরীত ঘূর্ণন প্রতিরোধ করা হয় (ব্যাকস্টপিং)
চারিত্রিক
বিএস সিরিজগুলি ক্যাম বা রোলার নির্মাণের।
ধুলো বিচ্ছিন্ন করার জন্য নিখুঁত ধূলিকণা প্রতিরোধ পরিকল্পনা।
বিশেষ ক্যামের বিকাশ এবং ব্যবহারের কারণে, পণ্যগুলির উচ্চ নির্ভরযোগ্যতা রয়েছে।
bs30 ~ bs135 পণ্যগুলি গ্রীস টাইপ দিয়ে সিল করা হয়েছে, তাই আর গ্রীসের প্রয়োজন নেই।
কনভেয়র, পাম্প ইত্যাদির চূড়ান্ত শ্যাফ্টে ইনস্টল করা কম গতির এয়ার ট্রানজিশন পণ্য।
bs-hs সিরিজ হল একটি উচ্চ-গতির পণ্য যা BS সিরিজের সুবিধাগুলি বজায় রাখার ভিত্তিতে সর্বাধিক নিষ্ক্রিয় গতি এবং অনুমোদনযোগ্য টর্ককে ব্যাপকভাবে উন্নত করে।
ইনস্টলেশন এবং ব্যবহার
কনভেয়ারের জন্য বিশেষ অ-রিটার্ন ক্লাচ।(কম গতির জন্য)
গ্রীসের ধরনটি সিল করা হয়েছে এবং আর কোন গ্রীসের প্রয়োজন নেই।(ছোট মডেল)
ডবল-স্তর কাঠামোর ধুলো-প্রমাণ ব্যবস্থা গ্রহণ করুন।
প্রযোজ্য অনুষ্ঠান
পরিবাহকের বিপরীত ঘূর্ণন প্রতিরোধ করার জন্য ডিজাইন করা একটি ক্লাচ।bs-hs সিরিজ যা সর্বাধিক নিষ্ক্রিয় গতি এবং অনুমোদনযোগ্য টর্ক (কম গতির জন্য) উন্নত করে।
কম গতির অলসতার জন্য।
কনভেয়র এবং পাম্পের মতো চূড়ান্ত ঘূর্ণায়মান শ্যাফ্টে ইনস্টল করা নিম্ন গতির বায়ু রূপান্তর পণ্য।
টর্ক: 294 ~ 686000n m30～70000kgfm
| মডেল | BS200 |
| উপাদান | GCr15 |
| ভিতরের ব্যাস | 100-200 মিমি |
| বাহিরের ব্যাসার্ধ | 430 মিমি |
| পুরুত্ব | 145 মিমি |
| টর্ক ক্ষমতা | 37200Nm |
| অতিমাত্রায় গতি | 100r/মিনিট |
পণ্যের পরামিতি
| মডেল | টর্ক ক্ষমতা (N·m) |
সর্বোচ্চ ওভাররানিং (আর/মিনিট) অভ্যন্তরীণ জাতি |
টেনে আনুন টর্ক (N·m) |
ক | খ | গ | পিসিডি ডি |
ই | এস | এইচ.এম আকার × পিচ ট্যাপ করা গর্ত × সংখ্যা |
গ্রীস ফিলার হোল (আকার) |
পরিমাণ গ্রীস (কেজি) |
| BS160HS | 39200 | 350 | 34.3 | 180 | 360 | 175 | 315 | 220 | 40 | M20 ×P2.5×10 | পিটি 1/4 | 0.23 |
| BS200HS | 61700 | 250 | 44.1 | 205 | 430 | 200 | 380 | 260 | 40 | M22×P2.5×8 | পিটি 1/4 | 0.31 |
| BS220HS | 102000 | 200 | 73.5 | 330 | 500 | 325 | 420 | 290 | 40 | M20 ×P2.5×16 | পিটি 1/4 | 1.3 |
| BS250HS | 147000 | 170 | 93.1 | 370 | 600 | 365 | 530 | 330 | 50 | M24 ×P3.0×16 | পিটি 1/4 | 1.7 |
| BS270HS | 204000 | 160 | 98 | 385 | 650 | 380 | 575 | 370 | 50 | M24 ×P3.0×16 | পিটি 1/4 | 2 |
| BS300HS | 294000 | 150 | 108 | 425 | 780 | 420 | 690 | 470 | 60 | M30 ×P3.5×16 | পিটি 1/4 | 3.6 |
| BS350HS | 392000 | 110 | 157 | 440 | 930 | 480 | 815 | 535 | 70 | M36 ×P4.0×16 | পিটি 1/4 | 4.1 |
| BS425HS | 735000 | 85 | 216 | 570 | 1030 | 580 | 940 | 635 | 70 | M36 ×P4.0×18 | পিটি 1/4 | ৬.৯ |
| BS450HS | 980000 | 80 | 245 | 570 | 1090 | 600 | 990 | 645 | 80 | M42 ×P4.5×18 | পিটি 1/4 | 7.2 |
| নতুন JIS কীওয়ে JISB1301-1996 ISO R773 |
পুরাতন JIS কীওয়ে JISB1301-1959 |
জলোচ্ছাস ব্যাস পরিসর (মিমি) |
W. মিন (কেজি) |
ডব্লিউ ম্যাক্স (কেজি) |
| BS 30-30J | BS 30-30E | 20 থেকে 30 | 2.3 | 2.1 |
| BS 50-45J | BS 50-45E | 30 থেকে 50 | 4.7 | 4.0 |
| BS 50-50J | BS 50-50E | |||
| BS 65-40J | BS 65-40E | 40 থেকে 65 | 13.0 | 11.5 |
| BS 65-45J | BS 65-45E | |||
| BS 65-50J | BS 65-50E | |||
| BS65-55J | BS65-55E | |||
| BS 65-60J | BS 65-60E | |||
| BS 65-65J | BS 65-65E | |||
| BS 75-60J | BS 75-60E | 50 থেকে 75 | 14.7 | 13.1 |
| BS 75-65J | BS 75-65E | |||
| BS75-70J | BS75-70E | |||
| BS 75-75J | BS 75-75E | |||
| BS 85-70J | BS 85-70E | 60 থেকে 85 | 27.2 | 24.7 |
| BS 85-75J | BS 85-75E | |||
| BS85-80J | BS85-80E | |||
| BS 85-85J | BS 85-85E | |||
| BS 95-80J | BS 95-80E | 70 থেকে 95 | 32.2 | 29.4 |
| BS 95-85J | BS 95-85E | |||
| BS95-90J | BS95-90E | |||
| BS 95-95J | BS 95-95E | |||
| BS 110-85J | BS 110-85E | 80 থেকে 110 | 38.6 | 34.2 |
| BS 110-95J | BS 110-95E | |||
| BS 110-100J | BS 110-100E | |||
| BS 110-105J | BS 110-105E | |||
| BS 110-110J | BS 110-110E | |||
| বিএস 135 | বিএস 135 | 90 থেকে 135 | 76.1 | 68.0 |
| BS 160HS | BS 160HS | 100 থেকে 160 | 120 | 103 |
| BS 200HS | BS 200HS | 100 থেকে 200 | 200 | 163 |
| BS 220HS | BS 220HS | 150 থেকে 220 | 390 | ৩৩৮ |
| BS 250HS | BS 250HS | 175 থেকে 250 | 760 | 689 |
| BS 270HS | BS 270HS | 200 থেকে 270 | 850 | 774 |
| BS 300HS | BS 300HS | 230 থেকে 300 | 1,400 | 1,300 |
| BS 350HS | BS 350HS | 250 থেকে 350 | ২,৩০০ | 2,120 |
| BS 425HS | BS 425HS | 325 থেকে 425 | ৩,৩০০ | 2,960 |
| BS 450HS | BS 450HS | 350 থেকে 450 | 3,700 | ৩,৪০০ |
মন্তব্য:
1. স্টক ফিনিশড বোরের সহনশীলতা হল H7।
2. বোল্ড টাইপে হাইলাইট করা আইটেমগুলি হল স্টক আইটেম, অন্যগুলি অর্ডার করার জন্য তৈরি করা হয়েছে৷
3. বিএস ক্যাম ক্লাচ আপনার স্পেসিফিকেশন অনুযায়ী বিরক্ত হতে পারে।
সহনশীলতা এবং কীওয়ের মাত্রা সহ বোরের ব্যাস উল্লেখ করুন।
উল্লেখ করতে ভুলবেন না দয়া করে.
