পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: Z12B
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: প্রতি মাসে 1000
মডেল নম্বার: |
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
২.৩-১০৮ কেজি |
বাহিরের ব্যাসার্ধ: |
110-695 মিমি |
বেধ (মিমি): |
60-155 |
জলোচ্ছাস আকার: |
70-600 মিমি |
টর্ক (kNm: |
4.25-731.6 |
মডেল নম্বার: |
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
২.৩-১০৮ কেজি |
বাহিরের ব্যাসার্ধ: |
110-695 মিমি |
বেধ (মিমি): |
60-155 |
জলোচ্ছাস আকার: |
70-600 মিমি |
টর্ক (kNm: |
4.25-731.6 |

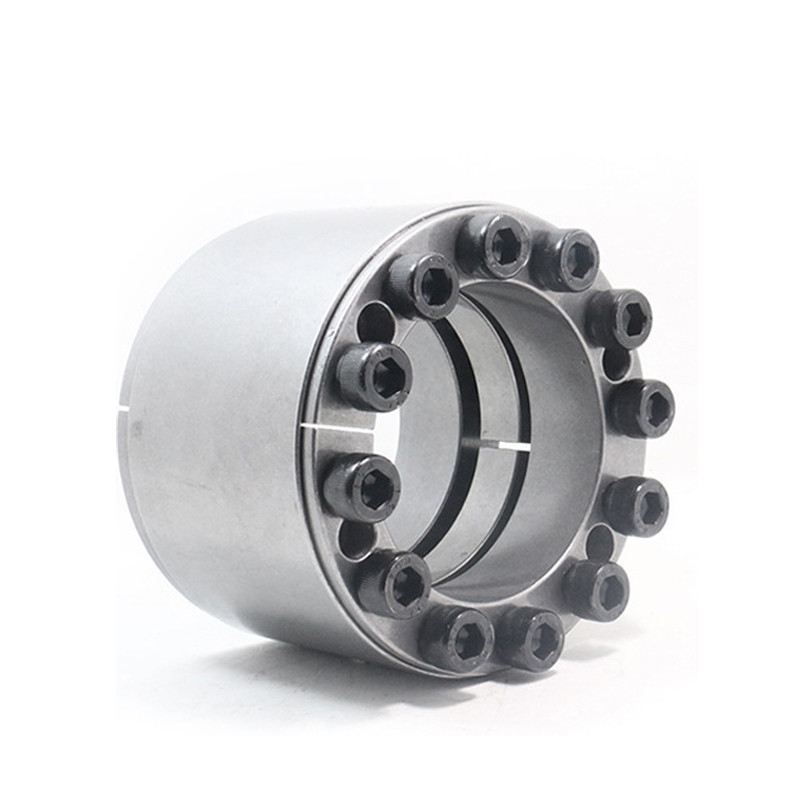

লকিং ডিভাইস Z12B লকিং অ্যাসেম্বলি লকিং শ্যাফট মেটালার্জিক্যাল মেশিনারির জন্য
পণ্য বৈশিষ্ট্য
লকিং অ্যাসেম্বলি হল একটি উন্নত মৌলিক উপাদান যা বিশ্বে ভারী লোডের অধীনে যান্ত্রিক সংযোগে ব্যাপকভাবে ব্যবহৃত হয়।চাকা এবং শ্যাফ্টের সংযোগে, এটি একটি চাবিহীন সংযোগ যন্ত্র যা উচ্চ-শক্তির বোল্ট শক্ত করে লোড ট্রান্সমিশন উপলব্ধি করে যাতে কন্টেনমেন্ট পৃষ্ঠের মধ্যে চাপ এবং ঘর্ষণ তৈরি হয়।
Changzhou tianniu ট্রান্সমিশন কোম্পানি দ্বারা উত্পাদিত Z-সিরিজ লকিং সমাবেশ ইউরোপের প্রামাণিক প্রযুক্তিগত মানগুলির উপর নির্ভর করে এবং বৈজ্ঞানিকভাবে পণ্যগুলিতে কিছু সৃজনশীল উন্নতি করেছে।সংস্থাটি প্রধানত ইউরো, জেবি (জিবি) মান, ইউএসএ মান এবং বিভিন্ন অ-মানক লকিং সমাবেশ সিরিজ পণ্য উত্পাদন করে।পণ্যগুলি ইউরোপীয় ইউনিয়ন, মার্কিন যুক্তরাষ্ট্র, অস্ট্রেলিয়া, দক্ষিণ-পূর্ব এশিয়া, হংকং এবং তাইওয়ান এবং অন্যান্য দেশ এবং অঞ্চলে রপ্তানি করা হয়।বর্তমানে, এন্টারপ্রাইজটি 1000 বর্গ মিটার এলাকা জুড়ে রয়েছে এবং বিভিন্ন CNC মেশিন টুল, উচ্চ-নির্ভুলতা পরিমাপ যন্ত্র এবং বিশেষ পরিমাপ সরঞ্জাম রয়েছে।কোম্পানী ধারাবাহিকভাবে 30টিরও বেশি স্ট্যান্ডার্ড সিরিজ এবং লকিং অ্যাসেম্বলির হাজার হাজার স্পেসিফিকেশন তৈরি ও তৈরি করেছে।এটি চীনে একটি বড় মাপের পেশাদার লকিং সমাবেশ প্রস্তুতকারক
Changzhou tianniu ট্রান্সমিশন কোম্পানি দ্বারা উত্পাদিত Z-সিরিজ লকিং সমাবেশ একটি চাবিহীন সংযোগ কাঠামো।অক্ষীয় বলের ক্রিয়াকলাপের অধীনে, অভ্যন্তরীণ এবং বাইরের হাতাগুলি শ্যাফ্ট এবং হাবের সাথে ঘনিষ্ঠভাবে সঙ্কুচিত হয় এবং প্রসারিত হয় যাতে টর্ক এবং অক্ষীয় বল প্রেরণের জন্য যথেষ্ট ঘর্ষণ তৈরি হয়, যাতে মেকানিজম অপারেশনের উদ্দেশ্য অর্জন করা যায়।
উচ্চ লোড অনুষ্ঠানের জন্য উপযুক্ত
বিশেষ করে বিকল্প টর্কের জন্য উপযুক্ত
সাধারণ অ্যাপ্লিকেশন: ফ্লাইহুইল, বেল্ট ড্রাম
টর্ক সিস্টেম
স্থাপন
1 এক্সপেনশন হাতা 1xt ইনস্টল করুন
2 এক্সপেনশন হাতা 1.9xt ইনস্টল করুন
3টি সম্প্রসারণ হাতা 2.7xt ইনস্টল করুন
4টি সম্প্রসারণ হাতা 3.6xt ইনস্টল করুন
পণ্যের পরামিতি
|
基 本 尺 寸 মৌলিক মাত্রা |
内六角螺钉অভ্যন্তরীণ ষড়ভুজ হেডেড বল্ট |
额 定 负 荷 গ্ম |
Pf (N/mm2) |
এমক
(N·m) |
জি
(কেজি) |
||||||
| d | ডি | আমি | এল | এল1 |
规 格 মাপ |
数 量 পরিমাণ |
চt(kN) | এমt(kN·m) | |||
| মিমি | |||||||||||
| 70 | 110 | 8 | 204 | 7.15 | 194 | 2.3 | |||||
| 80 | 120 | 50 | 60 | 70 | M10 | 10 | 250 | 10.25 | 212 | 83 | 2.5 |
| 90 | 130 | 11 | 280 | 12.6 | 207 | 2.7 | |||||
| 100 | 145 | 10 | 372 | 18.6 | 205 | 4.1 | |||||
| 110 | 155 | 60 | 70 | 82 | 10 | 372 | 20.5 | 187 | 4.4 | ||
| 120 | 165 | 11 | 408 | 24.5 | 188 | 4.8 | |||||
| 130 | 180 | M12 | 14 | 520 | ৩৩.৮ | 197 | 145 | 6.3 | |||
|
140 150 |
190 200 |
65 | 79 | 91 |
15 15 |
557 557 |
৩৯.০ 41.8 |
196 183 |
৬.৬ 7.8 |
||
| 160 | 210 | 16 | 593 | 47.5 | 183 | 9.4 | |||||
| 170 | 225 | 78 | 92 | 106 | 15 | 764 | 65.0 | 193 | 10.7 | ||
| 180 | 235 | M14 | 765 | 69.0 | 182 | 230 | 11.3 | ||||
| 190 | 250 | ৮৮ | 102 | 116 | 16 | 815 | 77.5 | 163 | 14.6 | ||
| 200 | 260 | 20 | 1020 | 102 | 194 | 15.3 | |||||
| 220 | 285 | 15 | 1060 | 117 | 174 | 20.2 | |||||
| 240 | 305 | 20 | 1410 | 170 | 212 | 21.8 | |||||
| 260 | 325 | 96 | 110 | 130 | M16 | 21 | 1480 | 193 | 205 | 355 | 23.4 |
| 280 | 355 | 21 | 1650 | 232 | 213 | 30.0 | |||||
| 300 | 375 | 21 | 1650 | 249 | 198 | 31.2 | |||||
| 320 | 405 | 124 | 136 | 156 | M20 | 20 | 2210 | 354 | 191 | 690 | 48.0 |
| 340 | 425 | 2210 | 376 | 180 | 51.0 | ||||||
| 360 | 455 | 20 | 2750 | 496 | 185 | 69.0 | |||||
| 380 | 475 | 20 | 2750 | 524 | 175 | 73.0 | |||||
| 400 | 495 | 22 | 3010 | 602 | 183 | 76.0 | |||||
| 420 | 515 | 24 | ৩৩০০ | 694 | 190 | 80.0 | |||||
| 440 | 535 | 24 | ৩৩০০ | 728 | 166 | 81.0 | |||||
| 460 | 555 | 24 | ৩৩০০ | 760 | 159 | ৮৫.০ | |||||
| 480 | 575 | 140 | 155 | 177 | M22 | 25 | 3440 | 830 | 159 | 930 | ৮৮.০ |
| 500 | 595 | 25 | 3440 | 861 | 153 | 91.0 | |||||
| 520 | 615 | 28 | 3850 | 1003 | 164 | 95.0 | |||||
| 540 | 635 | 28 | 3850 | 1042 | 158 | 98.0 | |||||
| 560 | 655 | 30 | 4130 | 1157 | 163 | 101.0 | |||||
| 580 | 675 | 30 | 4130 | 1199 | 158 | 104.0 | |||||
| 600 | 695 | 30 | 4130 | 1240 | 153 | 108.0 | |||||
