পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: Z9
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: L/C, D/A, D/P, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: প্রতি মাসে 1000
মডেল নম্বার: |
Z9 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
0.24-146 কেজি |
বাহিরের ব্যাসার্ধ: |
47-495 মিমি |
বেধ (মিমি): |
37-77 |
জলোচ্ছাস আকার: |
19-1000 মিমি |
টর্ক (kNm: |
14-1000 |
মডেল নম্বার: |
Z9 লকিং সমাবেশ |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
0.24-146 কেজি |
বাহিরের ব্যাসার্ধ: |
47-495 মিমি |
বেধ (মিমি): |
37-77 |
জলোচ্ছাস আকার: |
19-1000 মিমি |
টর্ক (kNm: |
14-1000 |

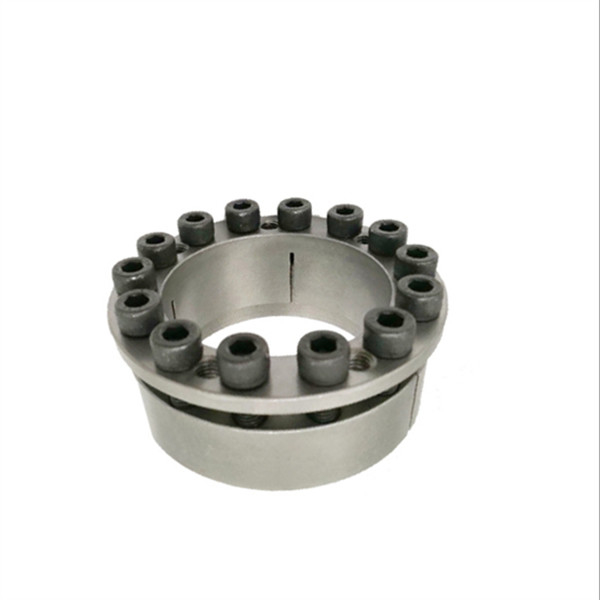

লকিং অ্যাসেম্বলি Z সিরিজ Z9-300*375 মাইন ড্রাম চাবিহীন জন্য
পণ্য বৈশিষ্ট্য
লকিং অ্যাসেম্বলি হল এক ধরনের চাবিহীন সংযোগ ডিভাইস।এর নীতি এবং উদ্দেশ্য হল অভ্যন্তরীণ রিং এবং শ্যাফ্টের মধ্যে এবং বাইরের রিং এবং হাবের মধ্যে উচ্চ-শক্তির টান বোল্টের ক্রিয়াকলাপের মাধ্যমে একটি বিশাল ক্ল্যাম্পিং বল তৈরি করা, যাতে অংশ এবং শ্যাফ্টের মধ্যে চাবিহীন সংযোগ উপলব্ধি করা যায়।
লোড বহন করার সময়, টর্ক, অক্ষীয় বল বা দুটির সম্মিলিত লোড অংশ এবং শ্যাফ্টগুলির সাথে লকিং অ্যাসেম্বলির সংমিশ্রণ চাপ এবং অনুষঙ্গী ঘর্ষণ দ্বারা প্রেরণ করা হয়।
লকিং সমাবেশ সংযোগের নিম্নলিখিত সুবিধা রয়েছে: উচ্চ কেন্দ্রীকরণ নির্ভুলতা;সুবিধাজনক ইনস্টলেশন / সমন্বয় / disassembly;উচ্চ শক্তি, স্থিতিশীল এবং নির্ভরযোগ্য সংযোগ;ওভারলোডের ক্ষেত্রে, এটি সরঞ্জামগুলিকে ক্ষতি থেকে রক্ষা করতে পারে, বিশেষত ভারী লোড প্রেরণের জন্য উপযুক্ত।
ইনস্টলেশন পদ্ধতি
1. প্রথমত, লকিং অ্যাসেম্বলির পৃষ্ঠ এবং সংযুক্ত অংশের জয়েন্ট পৃষ্ঠটি মুছুন এবং সমানভাবে লুব্রিকেটিং তেলের একটি পাতলা স্তর প্রয়োগ করুন (মলিবডেনাম ডিসালফাইড বা সিলিকন সংযোজন ছাড়া)।
2. সংযুক্ত অংশটিকে শ্যাফ্টের উপর চাপুন যাতে এটি ডিজাইনে নির্দিষ্ট অবস্থানে পৌঁছাতে পারে।লকিং অ্যাসেম্বলিটি ইনস্টল করুন যা সংযোগ স্থানে বল্টুটিকে মসৃণভাবে আলগা করে সংযুক্ত অংশের ঝোঁক রোধ করতে, এবং তারপর হাত দিয়ে বোল্টটিকে শক্ত করুন।
3. ঘূর্ণন সঁচারক বল রেঞ্চ সমাবেশ বল্টু লক করার জন্য ব্যবহার করা হবে.বোল্টগুলিকে তির্যকভাবে, আড়াআড়িভাবে এবং সমানভাবে শক্ত করুন এবং ধাপগুলি অনুসরণ করুন: (1) 1/MA মান দিয়ে শক্ত করুন;(2) 1 / 2mA মান দিয়ে শক্ত করুন;(3) মা মান সঙ্গে আঁট;(4) মা মান দিয়ে সমস্ত বোল্ট চেক করুন
পণ্যের পরামিতি
|
মৌলিক মাত্রা |
অভ্যন্তরীণ ষড়ভুজ হেডেড বল্ট |
গ্ম |
Pf (N/mm2) |
এমক
(N·m) |
জি
(কেজি) |
|||||||
| d | ডি | এল | এল1 | e | খ |
মাপ |
পরিমাণ |
চ1(kN) | এমt(kN·m) | |||
| মিমি | ||||||||||||
| 100 | 145 |
54 |
75 |
5 |
65 |
M12×60 |
8 |
191 |
9.60 | 102 |
145 |
4.7 |
| 110 | 155 | 10.50 | 93 | 5.1 | ||||||||
| 120 | 165 | 9 | 216 | 13.00 | 96 | 5.5 | ||||||
| 130 | 180 |
63 |
84 |
6 |
72 |
M12×70 |
12 |
287 |
17.80 | 100 | 7.5 | |
| 140 | 190 | 20.20 | 94 | ৭.৯ | ||||||||
| 150 | 200 | 21.60 | ৮৮ | 8.4 | ||||||||
| 160 | 210 | 15 | 360 | 28.80 | 101 | ৮.৯ | ||||||
| 170 | 225 | 16 | 383 | 32.60 | 101 | 10.5 | ||||||
| 180 | 235 | 18 | 431 | 38.80 | 108 | 11.0 | ||||||
| 190 | 250 |
৬৯ |
94 |
81 |
M14×75 |
15 | 493 | 46.80 | 106 |
230 |
14.3 | |
| 200 | 260 | 16 | 526 | 52.80 | 100 | 15.0 | ||||||
| 220 | 285 | M16×75 | 14 | 640 | 70 | 119 |
355 |
17.8 | ||||
| 240 | 305 |
86 |
112 |
7 |
98 |
M16×90 |
16 | 731 | ৮৮ | 96 | 23.2 | |
| 260 | 325 | 18 | 822 | 107 | 103 | 24.8 | ||||||
| 280 | 355 |
94 |
120 |
8 |
106 |
M16×100 |
20 | 910 | 128 | 96 | 33 | |
| 300 | 375 | 22 | 1000 | 151 | 99 | 36 | ||||||
| 320 | 405 |
109 |
142 |
125 |
M20×120 |
18 | 1280 | 206 | 101 |
690 |
52 | |
| 340 | 425 |
20 |
1420 | 242 | 106 | 54 | ||||||
| 360 | 455 |
120 |
159 |
140 |
M22×130 |
1770 |
319 | 113 |
930 |
72 | ||
| 380 | 475 | 337 | 109 | 75 | ||||||||
| 400 | 495 | 355 | 101 | 78 | ||||||||
| 420 | 515 | 22 | 1980 | 410 | 107 | 82 | ||||||
