পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: Z8
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: প্রতি মাসে 1000
মডেল নম্বার: |
Z8 লকিং সেট |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
0.২৫-৬১ কেজি |
বাহিরের ব্যাসার্ধ: |
47-495 মিমি |
বেধ (মিমি): |
37-77 |
জলোচ্ছাস আকার: |
20-400 মিমি |
টর্ক (kNm: |
162-45000 |
মডেল নম্বার: |
Z8 লকিং সেট |
উপাদান: |
GCr15 বিয়ারিং স্টিল |
ওজন: |
0.২৫-৬১ কেজি |
বাহিরের ব্যাসার্ধ: |
47-495 মিমি |
বেধ (মিমি): |
37-77 |
জলোচ্ছাস আকার: |
20-400 মিমি |
টর্ক (kNm: |
162-45000 |

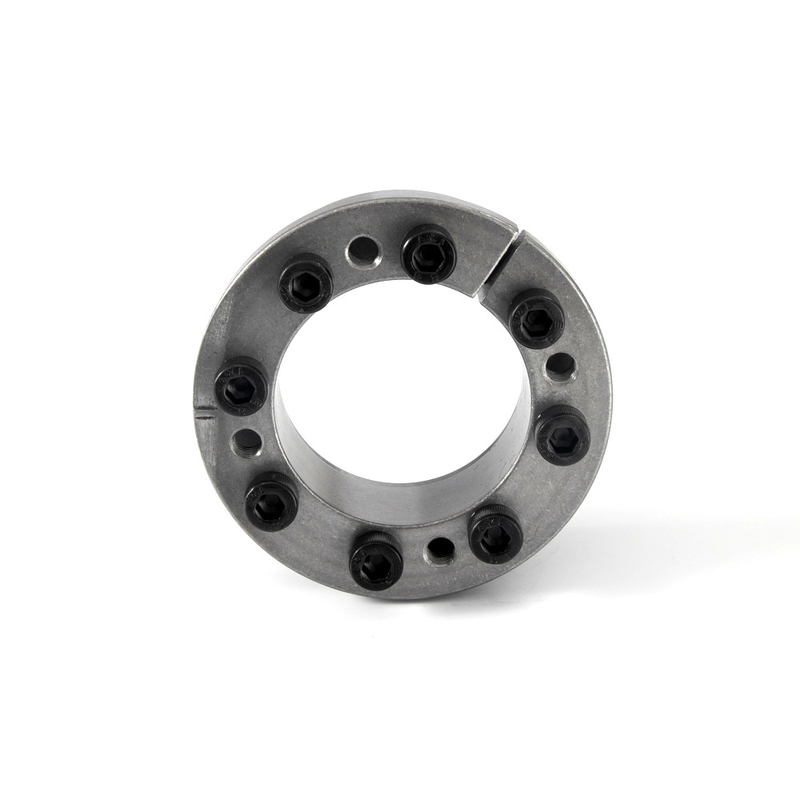

Z8-80*120 লকিং ডিভাইস
পণ্যের বৈশিষ্ট্য
আমাদের কোম্পানি Tianniu 1987 সালে এই মানের বিভিন্ন সম্প্রসারণ হাতা ব্যাপক গবেষণা এবং উন্নয়ন শুরু।
লকিং সমন্বয় ব্যাপকভাবে ব্যবহৃত হয়ঃ
খনির যন্ত্রপাতি, ধাতুবিদ্যা যন্ত্রপাতি, প্যাকেজিং যন্ত্রপাতি, তামাক যন্ত্রপাতি, টেক্সটাইল যন্ত্রপাতি, মুদ্রণ যন্ত্রপাতি, কাঠামো যন্ত্রপাতি, ইঞ্জিনিয়ারিং যন্ত্রপাতিসব ধরনের যন্ত্রপাতি এবং বিনিময়যোগ্য যন্ত্রপাতি.
উদাহরণস্বরূপঃ বেল্ট পলি, চক্র, গিয়ার, প্রিপেলার, বড় এবং ছোট ফ্যান, ব্লাভার বা শ্যাফ্ট এবং হাব এবং অন্যান্য ট্রান্সমিশন সংযোগগুলির সাথে সরাসরি সংযোগ
প্রায় ২০ বছরের অনুশীলনের পর, আমরা এই মান অনুযায়ী সব ধরনের এক্সপেনশন স্লিভের উন্নয়ন সম্পন্ন করেছি।
এবং টেক্সটাইল, প্যাকেজিং, খাদ্য, হালকা শিল্প, ধাতু, কাগজ তৈরি, মুদ্রণ, মেশিন টুলস, মেশিন সেন্টার, কাঠামো মেশিন টুলস,এবং ধাতুবিদ্যা যন্ত্রপাতি এবং সাধারণ যন্ত্রপাতি এবং অন্যান্য যন্ত্রপাতি, একটি ভাল খ্যাতি অর্জন করেছে, এবং যন্ত্রপাতি শিল্প পণ্য দক্ষতা উন্নতি প্রচার।
এবং বিশেষ ব্যবহারকারীর প্রয়োজন অনুযায়ী অ-মানক লকিং সমাবেশ বিকাশ করতে পারেন।
পণ্যের পরামিতি
|
মৌলিক মাত্রা |
অভ্যন্তরীণ হেক্সাগন হেড বোল্ট |
নামমাত্র লোড |
Pf (N/mm2) |
এমএ
(N·m) |
জি
(কেজি) |
|||||||
| d | ডি | এল | এল0 | এল1 | এল2 |
আকার |
Qty |
এফ1(কেএন) | এমt(কেএন·এম) | |||
| মিমি | ||||||||||||
| 20 |
47 |
17 |
22 |
28 |
34 |
এম৬×২০ |
5 |
30 |
0.29 | 220 |
17 |
0.25 |
| 22 | 0.32 | 200 | 0.26 | |||||||||
| 24 |
50 |
0.37 | 200 | 0.27 | ||||||||
| 25 |
6 |
36 |
0.45 | 215 | 0.28 | |||||||
| 28 |
55 |
0.5 | 200 | 0.32 | ||||||||
| 30 | 0.54 | 219 | 0.34 | |||||||||
| 32 |
60 |
8 |
48 |
0.77 | 215 | 0.35 | ||||||
| 35 | 0.84 | 190 | 0.37 | |||||||||
| 38 |
65 |
0.91 | 195 | 0.38 | ||||||||
| 40 | 0.96 | 190 | 0.40 | |||||||||
| 45 | 75 |
20 |
25 |
33 |
41 |
এম৮×২৫ |
7 |
77 |
1.75 | 230 |
41 |
0.63 |
| 50 | 80 | 1.93 | 210 | 0.68 | ||||||||
| 55 | 85 |
8 |
88 |
2.45 | 215 | 0.73 | ||||||
| 60 | 90 | 2.7 | 190 | 0.78 | ||||||||
| 63 |
95 |
9 |
100 |
3.18 | 205 | 0.83 | ||||||
| 65 | 3.25 | 200 | 0.89 | |||||||||
|
基 本 尺 寸 মৌলিক মাত্রা |
অভ্যন্তরীণ ছয় কোণ স্ক্রু অভ্যন্তরীণ ষড়ভুজ মাথা bolt |
额定负荷 নামমাত্র লোড |
Pf (N/mm2) |
এমএ
(N·m) |
জি
(কেজি) |
|||||||
| d | ডি | এল | এল0 | এল1 | এল2 |
规 格 আকার |
সংখ্যা ্য Qty |
এফ1(কেএন) | এমt(কেএন·এম) | |||
| মিমি | ||||||||||||
| 70 | 110 |
24 |
30 |
40 |
50 |
M10×30 |
8 | 141 | 5 | 220 |
83 |
1.33 |
| 75 | 115 | 8 | 141 | 5.25 | 200 | 1.4 | ||||||
| 80 | 120 | 8 | 141 | 5.6 | 190 | 1.48 | ||||||
| 85 | 125 | 9 | 159 | 6.75 | 190 | 1.55 | ||||||
| 90 | 130 | 9 | 159 | 7.1 | 200 | 1.63 | ||||||
| 95 | 135 | 10 | 176 | 8.35 | 190 | 1.7 | ||||||
| 100 | 145 |
26 |
32 |
44 |
56 |
M12×30 |
8 | 205 | 10.3 | 210 |
145 |
2.6 |
| 110 | 155 | 8 | 205 | 11.25 | 190 | 2.8 | ||||||
| 120 | 165 | 9 | 231 | 13.9 | 210 | 3 | ||||||
| 130 | 180 |
34 |
40 |
52 | 64 | 12 | 308 | 20.0 | 190 | 4.6 | ||
| 140 | 190 |
54 |
68 |
M14×40 |
9 | 317 | 22.25 | 180 |
230 |
4.9 | ||
| 150 | 200 | 10 | 352 | 26.3 | 190 | 5.2 | ||||||
| 160 | 210 | 11 | 387 | 31 | 190 | 5.5 | ||||||
| 170 | 225 |
44 |
50 |
64 |
78 |
12 | 422 | 35.9 | 150 | 7.75 | ||
| 180 | 235 | 12 | 422 | 38 | 145 | 8.15 | ||||||
| 190 | 250 | 15 | 528 | 50.1 | 170 | 9.5 | ||||||
| 200 | 260 | 15 | 528 | 52.8 | 160 | 9.9 | ||||||
| 220 | 285 |
50 |
56 |
72 |
88 |
M16×40 |
12 | 587 | 64.5 | 145 |
355 |
13.4 |
| 240 | 305 | 15 | 734 | 88 | 165 | 14.3 | ||||||
| 260 | 325 | 18 | 880 | 114 | 180 | 15.5 | ||||||
| 280 | 355 |
60 |
66 |
84 |
102 |
এম১৮×৫০ |
16 | 948 | 132 | 150 |
485 |
22.9 |
| 300 | 375 | 18 | 1059 | 159 | 160 | 24.4 | ||||||
| 320 | 405 |
74 |
81 |
101 |
121 |
এম২০×৫০ |
18 | 1374 | 220 | 150 |
690 |
36.1 |
| 340 | 425 | 21 | 1603 | 272.5 | 175 | 38.4 | ||||||
| 360 | 455 |
86 |
94 |
116 |
138 |
এম২২×৬০ |
18 | 1710 | 308 | 140 |
930 |
46.2 |
| 380 | 475 | 21 | 1995 | 379 | 155 | 55 | ||||||
| 400 | 495 | 21 | 1995 | 399 | 150 | 61 | ||||||
