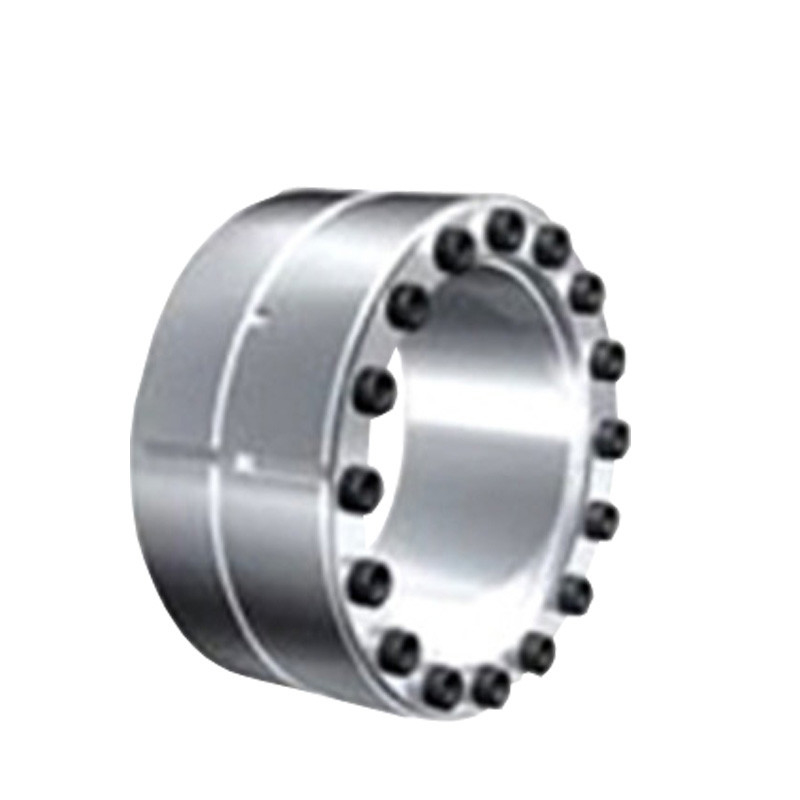

কীহীন ডিভাইস Z5-110*155 লকিং সমাবেশ পাওয়ার শ্যাফ্ট লকিং ডিভাইস
লকিং সেট নির্বাচন নিম্নলিখিত প্রয়োজনীয়তা পূরণ করা উচিতঃ
A. ট্রান্সমিশন টর্কঃ MT ≥ M
B. লেয়ারের অক্ষীয় শক্তিঃ ft ≥ FX
C. ট্রান্সমিশন ফোর্সঃ ft ≥ f2x + (MD / 2x10-3) 2
D. লেয়ারের রেডিয়াল ফোর্সঃ Pt ≥ FR / d1x103, যেখানেঃ
M ̄ ট্রান্সমিশন টর্ক, kn · m;
FX ̄ বহনযোগ্য অক্ষীয় শক্তি, kn;
FT ̄ বহনযোগ্য রেডিয়াল শক্তি, kn;
MT ̄ লকিং সেন্ট্রালের নামমাত্র টর্ক, kn · m;
FT ̄ লকিং সেন্ট্রালের নামমাত্র অক্ষীয় শক্তি; KN;
d. ভিতরের ব্যাসার্ধ এবং লকিং সমাবেশের ভিতরের রিং প্রস্থ, মিমি;
Pt ̄ লকিং সেট এবং শ্যাফ্টের মধ্যে জয়েন্ট পৃষ্ঠের উপর চাপ, N / mm2
নিরাপত্তা সতর্কতা এবং পুনরায় ব্যবহার
1যদি এই পণ্যটি উত্তোলন যন্ত্রপাতিতে ব্যবহার করা হয় বা যন্ত্রপাতিতে লোড করা হয়, তাহলে নিরাপত্তা নিশ্চিত করার জন্য নিরাপত্তা ডিভাইসগুলি সেট করা উচিত।
2লোডের অধীনে বোল্ট খুলে দেওয়া একেবারে নিষিদ্ধ।
পুনরায় ব্যবহারের সময়, লকিং সমন্বয়টি কেবলমাত্র এটি নিশ্চিত হওয়ার পরে ব্যবহার করা যেতে পারে যে কোনও ময়লা, জারা এবং ক্ষতি নেই। গ্রেড 12।9
পণ্যের পরামিতি
|
মৌলিক মাত্রা |
অভ্যন্তরীণ হেক্সাগন হেড বোল্ট |
নামমাত্র লোড |
Pf (N/mm2) |
এমএ
(N·m) |
জি
(কেজি) |
||||||
| d | ডি | আমি | এল | এল1 |
আকার |
Qty |
এফ1(কেএন) |
এমt(কেএন·এম) |
|||
| মিমি | |||||||||||
| 100 | 145 | 60 | 65 | 77 | M12×50 | 10 | 288 | 14.4 | 192 | 145 | 4.1 |
| 110 | 155 | 60 | 65 | 77 | M12×50 | 10 | 288 | 15.8 | 175 | 145 | 4.4 |
| 120 | 165 | 60 | 65 | 77 | M12×50 | 12 | 346 | 20.8 | 192 | 145 | 4.8 |
| 130 | 180 | 68 | 74 | 86 | এম১২×৬০ | 15 | 433 | 28.1 | 193 | 145 | 6.5 |
| 140 | 190 | 68 | 74 | 86 | এম১২×৬০ | 18 | 519 | 36.3 | 214 | 145 | 7.0 |
| 150 | 200 | 68 | 74 | 86 | এম১২×৬০ | 18 | 519 | 39.0 | 200 | 145 | 7.4 |
| 160 | 210 | 68 | 74 | 86 | এম১২×৬০ | 21 | 606 | 48.5 | 219 | 145 | 7.8 |
| 170 | 225 | 75 | 81 | 95 | এম১৪×৭০ | 18 | 712 | 60.6 | 215 | 230 | 10.0 |
| 180 | 235 | 75 | 81 | 95 | এম১৪×৭০ | 18 | 712 | 64.1 | 203 | 230 | 10.6 |
| 190 | 250 | 88 | 94 | 108 | এম১৪×৭৫ | 20 | 792 | 75.2 | 178 | 230 | 14.3 |
| 200 | 260 | 88 | 94 | 108 | এম১৪×৭৫ | 24 | 950 | 95.0 | 203 | 230 | 15.0 |
| 210 | 275 | 98 | 104 | 120 | এম১৬×৯০ | 18 | 970 | 102.0 | 187 | 355 | 17.5 |
| 220 | 285 | 98 | 104 | 120 | এম১৬×৯০ | 18 | 990 | 109.0 | 183 | 355 | 19.8 |
| 240 | 305 | 98 | 104 | 120 | এম১৬×৯০ | 24 | 1318 | 158.0 | 222 | 355 | 21.4 |
| 250 | 315 | 98 | 104 | 120 | এম১৬×৯০ | 24 | 1340 | 167.5 | 215 | 355 | 22.0 |
| 260 | 325 | 98 | 104 | 120 | এম১৬×৯০ | 25 | 1370 | 178.0 | 215 | 355 | 23.0 |
| 280 | 355 | 120 | 126 | 144 | M18×110 | 24 | 1590 | 222.5 | 188 | 485 | 35.2 |
| 300 | 375 | 120 | 126 | 144 | M18×110 | 25 | 1650 | 248.0 | 183 | 485 | 37.4 |
| 320 | 405 | 135 | 142 | 162 | M20×120 | 25 | 2140 | 344.0 | 192 | 690 | 51.3 |
| 340 | 425 | 135 | 142 | 162 | M20×120 | 25 | 2140 | 365.0 | 181 | 690 | 54.1 |
| 360 | 455 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 480.0 | 176 | 930 | 74.4 |
| 380 | 475 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 508.0 | 166 | 930 | 79.0 |
| 400 | 495 | 158 | 165 | 187 | M22×140 | 25 | 2670 | 535.0 | 158 | 930 | 82.8 |
| 420 | 515 | 158 | 165 | 187 | M22×140 | 30 | 3200 | 673.0 | 181 | 930 | 86.5 |
| 450 | 555 | 172 | 180 | 204 | M24×150 | 30 | 3700 | 832.5 | 175 | 1200 | 112.0 |
| 480 | 585 | 172 | 180 | 204 | M24×150 | 32 | 3950 | 948.0 | 175 | 1200 | 119.0 |
| 500 | 605 | 172 | 180 | 204 | M24×150 | 32 | 3950 | 988.0 | 168 | 1200 | 123.0 |
| 530 | 640 | 190 | 200 | 227 | এম২৭×১৬০ | 30 | 4320 | 1145.0 | 157 | 1600 | 151.0 |
| 560 | 670 | 190 | 200 | 227 | এম২৭×১৬০ | 30 | 4320 | 1210.0 | 148 | 1600 | 160.0 |
| 600 | 710 | 190 | 200 | 227 | এম২৭×১৬০ | 32 | 4610 | 1380.0 | 147 | 1600 | 170.0 |
সুরক্ষা নির্দেশাবলী
1. ইনস্টলেশনের পর, লকিং সমন্বয় এবং বোল্ট মাথার উন্মুক্ত শেষ মুখটি অ্যান্টি-রোজ তেল দাগ দিয়ে আবরণ করুন।প্রসারিত সংযোগকারী হাতাটির উন্মুক্ত শেষের মুখটি নিয়মিতভাবে অ্যান্টি-রস্ট তেল দিয়ে আবৃত করা উচিত.
2লকিং সেটেলের জন্য যা ক্ষয়কারী পরিবেশে কাজ করতে হবে, বিশেষ সুরক্ষা (যেমন কভার প্লেট যোগ করা) গ্রহণ করা উচিত যাতে লকিং সেটেলটি মরিচা থেকে রক্ষা পায়।
