পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO 9001
মডেল নম্বার: জিআরসি সিরিজ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসি
মূল্য: Negotiable
প্যাকেজিং বিবরণ: কার্টন সমুদ্র শিপিং এরোপ্লেন শিপিং 0.08-0.17KG
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
বেলো খাদ কাপলিং |
গঠন: |
বেলো খাদ কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
জলোচ্ছাস আকার: |
16-55 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
নাম: |
বেলো খাদ কাপলিং |
গঠন: |
বেলো খাদ কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
জলোচ্ছাস আকার: |
16-55 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |

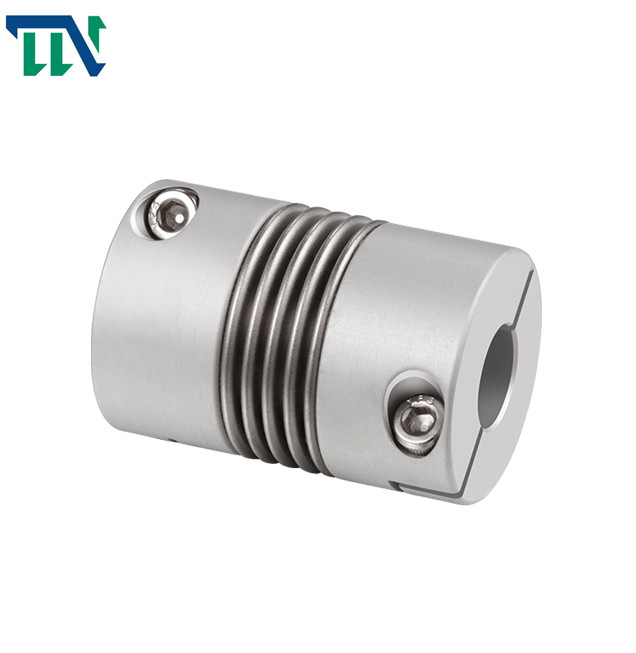

ইস্পাত বেলো ক্ল্যাম্পিং খাদ কাপলিং এনকোডারের জন্য ধাপে ধাপে
পণ্য পরিচিতি
বেলোস কাপলিং ঢেউতোলা পাতলা-প্রাচীরযুক্ত পাইপ (বেলো) ব্যবহার করে সরাসরি ঢালাই বা গতি প্রেরণের জন্য দুটি অর্ধেক কাপলিং এর সাথে বন্ধন করে।কাপলিংটির সহজ কাঠামো, ছোট সামগ্রিক মাত্রা, সুবিধাজনক প্রক্রিয়াকরণ এবং ইনস্টলেশন এবং উচ্চ সংক্রমণ নির্ভুলতার সুবিধা রয়েছে।এটি প্রধানত ছোট শক্তি নির্ভুল যন্ত্রপাতি এবং কম্প্যাক্ট গঠন এবং উচ্চ সংক্রমণ নির্ভুলতা প্রয়োজন নিয়ন্ত্রণ প্রক্রিয়া ব্যবহার করা হয়।
বেলো কাপলিং এর ইলাস্টিক উপাদান হল নির্ভুল ধাতব বেলো, যা নমনীয় সিরিজ এবং অনমনীয় সিরিজে বিভক্ত।নমনীয় সিরিজের দুর্দান্ত স্থিতিস্থাপকতা রয়েছে এবং এটি প্রায়শই এনকোডার এবং সেন্সরগুলির মতো মাইক্রো অনুষ্ঠানে ব্যবহৃত হয়।অনমনীয় সিরিজটি মূলত সার্ভো মোটর, সিএনসি মেশিন টুলস (মেশিনিং সেন্টার) এবং অন্যান্য অনুষ্ঠানে ব্যবহৃত হয়।
পণ্য বৈশিষ্ট্য
> উপাদানটি অ্যালুমিনিয়াম খাদ, এবং মাঝের বেলোগুলি স্টেইনলেস স্টীল দিয়ে তৈরি যা চমৎকার জারা প্রতিরোধের
> লেজার ঢালাই বেলো এবং শ্যাফ্ট হাতার মধ্যে ব্যবহার করা হয়, শূন্য ঘূর্ণন ছাড়পত্র সহ, সামনে এবং বিপরীত ঘূর্ণনের জন্য উপযুক্ত
>Bellows গঠন কার্যকরভাবে রেডিয়াল, কৌণিক এবং অক্ষীয় বিচ্যুতি ক্ষতিপূরণ করতে পারেন
> সার্ভো মোটর স্টেপার মোটরের জন্য ডিজাইন করা হয়েছে
> ক্ল্যাম্পিং স্ক্রু বন্ধন পদ্ধতি
পণ্যের পরামিতি
পণ্য অঙ্কন
পন্যের মাত্রা
| মডেল | D1 D2 বোর | øডি | এল | L1 | L2 | L3 | এন | গ | চ | এম | রেঞ্চ টর্ক (N·M) |
| CRC-16x27 | ৪,৫,৬,৬.৩৫ | ø16 | 27 | 7.5 | 2 | 12 | 15 | 4.7 | 3 | 2-M2.5x8 | 1.5 |
| CRC-20x32 | ৫,৬,৬.৩৫,৮ | ø20 | 32 | 8 | 2.5 | 17 | 18 | 5.8 | 3.5 | 2-M2.5x10 | 1.5 |
| CRC-22.5x34 | 5,6,6.35,8,9.5,10 | ø22.5 | 34 | 9 | 2 | 16 | 20 | 7 | 4.5 | 2-M3x12 | 2.5 |
| CRC-25x37 | 6,6.35,8,9.5,10,12 | ø25 | 37 | 10.5 | 3 | 16 | 22 | 8.2 | 4.5 | 2-M3x12 | 2.5 |
| CRC-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | ø32 | 42 | 12.5 | 3 | 17 | 28 | 10 | 5.5 | 2-M4x16 | 3.5 |
| CRC-40x55 | 8,9,9.525,10,11,,12,127,14,15,16,18,19,20 | ø40 | 55 | 13 | 5 | 29 | 36 | 13.6 | 6.5 | 2-M4x20 | 3.5 |
| CRC-55x72 | 10,11,12,12.7,14,15,16,18,19,20,22,24,25 | ø55 | 72 | 19 | 4.5 | 32 | 50 | 19 | 10 | 2-M6x25 | 15 |
