পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO 9001
মডেল নম্বার: GRC 2025*37
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসি
মূল্য: Negotiable
প্যাকেজিং বিবরণ: কার্টন সমুদ্র শিপিং এরোপ্লেন শিপিং 0.08-0.17KG
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
বেলো খাদ কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
জলোচ্ছাস আকার: |
25 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
ওজন: |
0.06 কেজি |
নাম: |
বেলো খাদ কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
জলোচ্ছাস আকার: |
25 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
ওজন: |
0.06 কেজি |

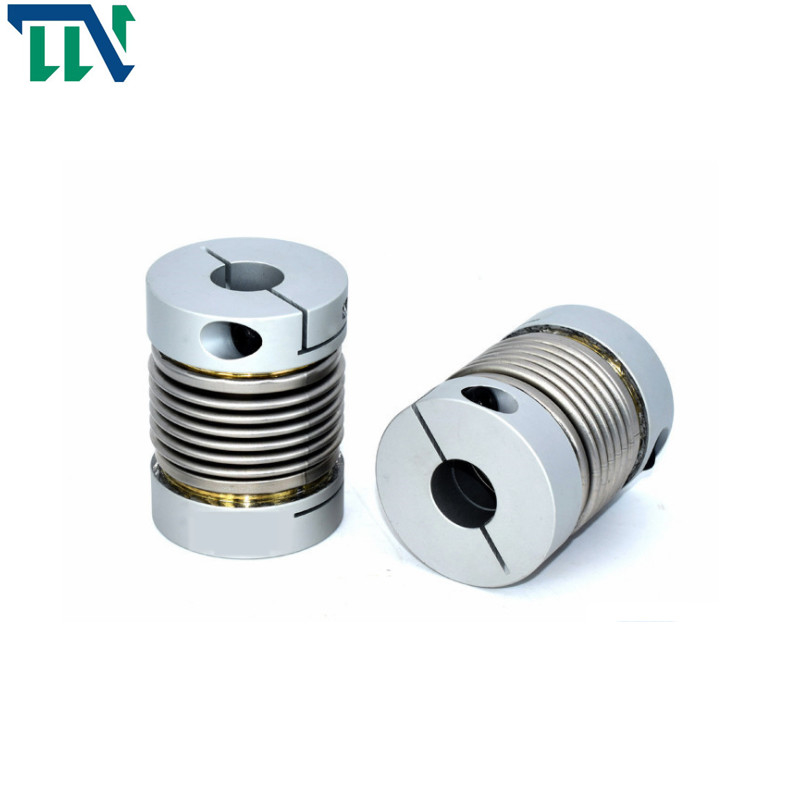

ইস্পাত বেলো ক্ল্যাম্পিং খাদ কাপলিং এনকোডারের জন্য ধাপে ধাপে
পণ্য পরিচিতি
বেলোস কাপলিং ঢেউতোলা পাতলা-প্রাচীরযুক্ত পাইপ (বেলো) ব্যবহার করে সরাসরি ঢালাই বা গতি প্রেরণের জন্য দুটি অর্ধেক কাপলিং এর সাথে বন্ধন করে।কাপলিংটির সহজ কাঠামো, ছোট সামগ্রিক মাত্রা, সুবিধাজনক প্রক্রিয়াকরণ এবং ইনস্টলেশন এবং উচ্চ সংক্রমণ নির্ভুলতার সুবিধা রয়েছে।এটি প্রধানত ছোট শক্তি নির্ভুল যন্ত্রপাতি এবং কম্প্যাক্ট গঠন এবং উচ্চ সংক্রমণ নির্ভুলতা প্রয়োজন নিয়ন্ত্রণ প্রক্রিয়া ব্যবহার করা হয়।
1. bellows কাপলিং কোন ক্লিয়ারেন্স এবং উচ্চ সংবেদনশীলতা আছে
2. উচ্চ স্থিতিস্থাপকতা, সরঞ্জাম ভাল সুরক্ষা
3. এটি কম্পন শোষণ করতে পারে এবং একই সময়ে রেডিয়াল, কৌণিক এবং অক্ষীয় বিচ্যুতির ক্ষতিপূরণ দিতে পারে
4. তেল দাগ প্রতিরোধের এবং শক্তিশালী জারা প্রতিরোধের
5. টর্শনাল অনমনীয়তা, ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার বিপরীতে ঘূর্ণনের বৈশিষ্ট্যগুলি ঠিক একই
6. সাধারণত CNC মেশিন টুলস, ইন্ডেক্সিং ডিস্ক এবং অন্যান্য শিল্প যন্ত্রপাতি ব্যবহার করা হয়
পণ্য বৈশিষ্ট্য
> উপাদানটি অ্যালুমিনিয়াম খাদ, এবং মাঝের বেলোগুলি স্টেইনলেস স্টীল দিয়ে তৈরি যা চমৎকার জারা প্রতিরোধের
> লেজার ঢালাই বেলো এবং শ্যাফ্ট হাতার মধ্যে ব্যবহার করা হয়, শূন্য ঘূর্ণন ছাড়পত্র সহ, সামনে এবং বিপরীত ঘূর্ণনের জন্য উপযুক্ত
>Bellows গঠন কার্যকরভাবে রেডিয়াল, কৌণিক এবং অক্ষীয় বিচ্যুতি ক্ষতিপূরণ করতে পারেন
> সার্ভো মোটর স্টেপার মোটরের জন্য ডিজাইন করা হয়েছে
> ক্ল্যাম্পিং স্ক্রু বন্ধন পদ্ধতি
পণ্যের পরামিতি
পণ্য অঙ্কন
পন্যের মাত্রা
| মডেল প্যারামিটার | সাধারণ বোরের ব্যাস d1, d2 | ΦD | এল | L1 | L2 | L3 | এন | চ | এম | শক্ত করা স্ক্রু টর্ক (NM) |
| GRC-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35,7,8,9,9.525,10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | M3 | 1.5 |
| GRC-22.5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22.5 | 34 | ৮.০৫ | 2.8 | 12.3 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-25x37 | 6,6.35,7,8,9,9,9.525,10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M4 | 2.5 |
| GRC-40x55 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | ৬০.৫ | 10.5 | M6 | 12 |
| মডেল প্যারামিটার | রেট ঘূর্ণন সঁচারক বল (NM)* |
অনুমোদনযোগ্য উদ্ভটতা (মিমি)* |
অনুমোদনযোগ্য প্রতিচ্ছবি কোণ (°)* |
অনুমোদিত অক্ষীয় বিচ্যুতি (মিমি)* |
সর্বোচ্চ গতি আরপিএম |
স্ট্যাটিক টরসিয়াল দৃঢ়তা (NM/rad) |
নিষ্ক্রিয়তা মুহূর্ত (কেজিএম2) |
খাদ হাতা উপাদান | পৃষ্ঠ চিকিত্সা | ওজন (ছ) |
| GRC-16x27 | 0.8 | 0.1 | 1.5 | + 0.4 -1.2 | 9400 | 150 | 8.0x10-7 | উচ্চ শক্তি অ্যালুমিনিয়াম খাদ | অ্যানোডাইজিং চিকিত্সা | 8 |
| GRC-20x32 | 1.5 | 0.15 | 2 | + 0.6 -1.8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0.15 | 2 | + ০.৮ -১.৮ | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0.2 | 2 | + 0.8 -2.5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0.2 | 2 | + 0.8 -2.5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0.2 | 2 | + 0.7 -2.5 | 3500 | 900 | 3.6x10-5 | 380 |
