পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO 9001
মডেল নম্বার: GRC 20*32
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসি
মূল্য: Negotiable
প্যাকেজিং বিবরণ: কার্টন সমুদ্র শিপিং এরোপ্লেন শিপিং 0.08-0.17KG
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
বেলো খাদ কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
জলোচ্ছাস আকার: |
16-55 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
ওজন: |
0.013 কেজি |
নাম: |
বেলো খাদ কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
জলোচ্ছাস আকার: |
16-55 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
ওজন: |
0.013 কেজি |

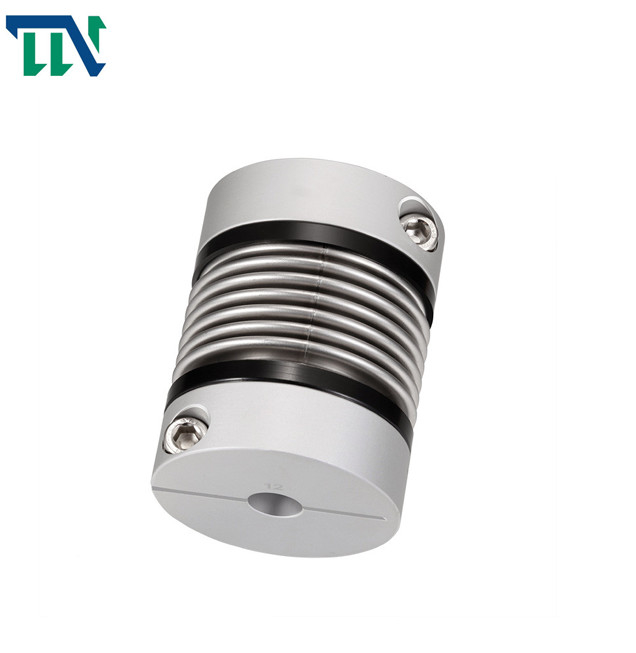

ইস্পাত বেলো ক্ল্যাম্পিং খাদ কাপলিং এনকোডারের জন্য ধাপে ধাপে
পণ্য পরিচিতি
বেলোস কাপলিং ঢেউতোলা পাতলা দেয়ালযুক্ত পাইপ (বেলো) ব্যবহার করে সরাসরি ঢালাই বা গতি প্রেরণের জন্য দুটি অর্ধেক কাপলিং এর সাথে বন্ধন করে।কাপলিংয়ের সহজ কাঠামো, ছোট সামগ্রিক মাত্রা, সুবিধাজনক প্রক্রিয়াকরণ এবং ইনস্টলেশন এবং উচ্চ সংক্রমণ নির্ভুলতার সুবিধা রয়েছে।এটি প্রধানত কমপ্যাক্ট গঠন এবং উচ্চ সংক্রমণ নির্ভুলতা প্রয়োজন ছোট শক্তি নির্ভুল যন্ত্রপাতি এবং নিয়ন্ত্রণ প্রক্রিয়া ব্যবহার করা হয়.
বেলো কাপলিং এর ইলাস্টিক উপাদান হল নির্ভুল ধাতব বেলো, যা নমনীয় সিরিজ এবং অনমনীয় সিরিজে বিভক্ত।নমনীয় সিরিজটির দুর্দান্ত স্থিতিস্থাপকতা রয়েছে এবং এটি প্রায়শই এনকোডার এবং সেন্সরের মতো মাইক্রো অনুষ্ঠানে ব্যবহৃত হয়।অনমনীয় সিরিজটি মূলত সার্ভো মোটর, সিএনসি মেশিন টুলস (মেশিনিং সেন্টার) এবং অন্যান্য অনুষ্ঠানে ব্যবহৃত হয়।
পণ্য বৈশিষ্ট্য
> উপাদানটি অ্যালুমিনিয়াম খাদ, এবং মাঝের বেলোগুলি স্টেইনলেস স্টীল দিয়ে তৈরি যা চমৎকার জারা প্রতিরোধের
> লেজার ঢালাই বেলো এবং শ্যাফ্ট হাতার মধ্যে ব্যবহার করা হয়, শূন্য ঘূর্ণন ছাড়পত্র সহ, সামনে এবং বিপরীত ঘূর্ণনের জন্য উপযুক্ত
> বেলোর গঠন কার্যকরভাবে রেডিয়াল, কৌণিক এবং অক্ষীয় বিচ্যুতিকে ক্ষতিপূরণ দিতে পারে
> সার্ভো মোটর স্টেপার মোটরের জন্য ডিজাইন করা হয়েছে
> ক্ল্যাম্পিং স্ক্রু বন্ধন পদ্ধতি
পণ্যের পরামিতি
পণ্য অঙ্কন
পন্যের মাত্রা
| মডেল প্যারামিটার | সাধারণ বোরের ব্যাস d1, d2 | ΦD | এল | L1 | L2 | L3 | এন | চ | এম | শক্ত করা স্ক্রু টর্ক (NM) |
| GRC-16x27 | 4,5,6,6.35,7,8 | 16 | 27 | 7.5 | 2 | 8 | 13.5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35,7,8,9,9.525,10 | 20 | 32 | 7.2 | 2.8 | 12 | 18 | 3.5 | M3 | 1.5 |
| GRC-22.5x34 | 5,6,6.35,7,8,9,9.525,10,11,12 | 22.5 | 34 | ৮.০৫ | 2.8 | 12.3 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-25x37 | 6,6.35,7,8,9,9,9.525,10,12 | 25 | 37 | 9.5 | 3 | 12 | 20.2 | 4.5 | M3 | 1.5 |
| GRC-32x42 | 8,9,9.525,10,11,12,12.7,14,15 | 32 | 42 | 8 | 4 | 18 | 27.2 | 5.5 | M4 | 2.5 |
| GRC-40x55 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 55 | 11.5 | 6 | 20 | 34.5 | 6.5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16.5 | 6 | 27 | 51.9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19.5 | 7 | 28 | ৬০.৫ | 10.5 | M6 | 12 |
| মডেল প্যারামিটার | রেট ঘূর্ণন সঁচারক বল (NM)* |
অনুমোদনযোগ্য উদ্ভটতা (মিমি)* |
অনুমোদনযোগ্য প্রতিচ্ছবি কোণ (°)* |
অনুমোদিত অক্ষীয় বিচ্যুতি (মিমি)* |
সর্বোচ্চ গতি আরপিএম |
স্ট্যাটিক টরসিয়াল দৃঢ়তা (NM/rad) |
নিষ্ক্রিয়তা মুহূর্ত (কেজিএম2) |
খাদ হাতা উপাদান | পৃষ্ঠ চিকিত্সা | ওজন (ছ) |
| GRC-16x27 | 0.8 | 0.1 | 1.5 | + 0.4 -1.2 | 9400 | 150 | 8.0x10-7 | উচ্চ শক্তি অ্যালুমিনিয়াম খাদ | অ্যানোডাইজিং চিকিত্সা | 8 |
| GRC-20x32 | 1.5 | 0.15 | 2 | + ০.৬ -১.৮ | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1.8 | 0.15 | 2 | + 0.6 -1.8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2.0 | 0.15 | 2 | + ০.৮ -১.৮ | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2.5 | 0.2 | 2 | + 0.8 -2.5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6.4 | 0.2 | 2 | + 0.8 -2.5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0.2 | 2 | + 0.8 -2.5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0.2 | 2 | + 0.7 -2.5 | 3500 | 900 | 3.6x10-5 | 380 |
