পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: জিএলটি সিরিজ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2 পিসি
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
মডেল: |

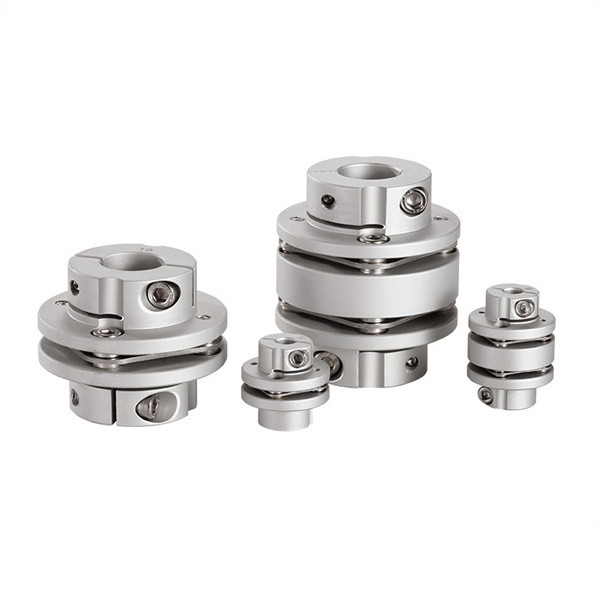

GLT ডাবল স্টেপ ডবল ডায়াফ্রাম ক্ল্যাম্প কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম খাদ |
গঠন: |
ধাপ ডবল ডায়াফ্রাম বাতা |
জলোচ্ছাস আকার: |
34-82 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
মডেল: |
GLT ডাবল স্টেপ ডবল ডায়াফ্রাম ক্ল্যাম্প কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম খাদ |
গঠন: |
ধাপ ডবল ডায়াফ্রাম বাতা |
জলোচ্ছাস আকার: |
34-82 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
পণ্য বৈশিষ্ট্য
কাপলিংয়ের পৃষ্ঠটি অক্সিডাইজড, ভিতরের গর্তটি সঠিক, টর্ক ট্রান্সমিশন বড় এবং স্থিতিস্থাপকতা ভাল।মধ্য মধ্যচ্ছদা 304 উপাদান দিয়ে তৈরি, এবং ইলাস্টোমার জার্মানি থেকে আমদানি করা পলিউরেথেন দিয়ে তৈরি।
ডায়াফ্রাম কাপলিং ডায়াফ্রামের ইলাস্টিক বিকৃতি দ্বারা দুটি সংযুক্ত শ্যাফ্টের আপেক্ষিক স্থানচ্যুতিকে ক্ষতিপূরণ দেয়।এটি একটি উচ্চ-কর্মক্ষমতা ধাতব ইলাস্টিক উপাদান নমনীয় কাপলিং।এটির তৈলাক্তকরণের প্রয়োজন নেই, কমপ্যাক্ট গঠন, উচ্চ শক্তি, দীর্ঘ পরিষেবা জীবন, কোনও ঘূর্ণন ছাড়পত্র নেই এবং তাপমাত্রা এবং তেল দূষণ দ্বারা প্রভাবিত হয় না।এটিতে অ্যাসিড প্রতিরোধের, ক্ষার প্রতিরোধের এবং জারা প্রতিরোধের বৈশিষ্ট্য রয়েছে।এটি উচ্চ তাপমাত্রা, উচ্চ গতি এবং ক্ষয়কারী মাঝারি কাজের পরিস্থিতিতে শ্যাফ্ট ট্রান্সমিশনের জন্য উপযুক্ত, এটি বিভিন্ন যান্ত্রিক ডিভাইস যেমন জলের পাম্প (বিশেষত উচ্চ-শক্তি এবং রাসায়নিক পাম্প), ফ্যান, কম্প্রেসার, জলবাহী যন্ত্রপাতিগুলির শ্যাফটিং সংক্রমণের জন্য ব্যাপকভাবে ব্যবহৃত হয়। , পেট্রোলিয়াম যন্ত্রপাতি, মুদ্রণ যন্ত্রপাতি, টেক্সটাইল যন্ত্রপাতি, রাসায়নিক যন্ত্রপাতি, খনির যন্ত্রপাতি, ধাতব যন্ত্রপাতি, বিমান চালনা (হেলিকপ্টার), জাহাজের উচ্চ-গতির পাওয়ার ট্রান্সমিশন সিস্টেম, স্টিম টারবাইন পিস্টন পাওয়ার যান্ত্রিক ট্রান্সমিশন সিস্টেম, ক্রলার গাড়ি, এবং জেনারেটর সেট উচ্চ-গতি এবং উচ্চ-শক্তি যান্ত্রিক ট্রান্সমিশন সিস্টেম, গতিশীল ভারসাম্যের পরে, এটি উচ্চ-গতির ট্রান্সমিশন শ্যাফটিংয়ে ব্যাপকভাবে ব্যবহৃত হয়েছে
পণ্যের পরামিতি
| মডেল প্যারামিটার | সাধারণ বোরের ব্যাস d1, d2 | ΦD | ΦN | এল | এলএফ | d3 | এলপি | এস | এম | শক্ত করা স্ক্রু টর্ক (NM) |
| GLT-34x37.5 | 5,6,6.35,7,8,9,9.525,10,11,12, | 34 | 21.6 | 37.5 | 12.15 | Φ16 | ৬.৮ | 3.2 | M3 | 1.5 |
| GLT-39x48 | 6,8,9,9.525,10,11,12,12.7,14,15 | 39 | 25 | 48 | 15.15 | Φ19 | 9.3 | 4.5 | M4 | 2.5 |
| GLT-44x48 |
6,8,9,9.525,10,11,12,12.7,14,15,1 ৬,১৭,১৮ |
44 | 29.6 | 48 | 15.15 | Φ22.5 | 9.3 | 4.2 | M4 | 2.5 |
| GLT-56x61 | 10,12,12.7,14,15,16,17,18,19,20,22,24 | 56 | 38 | 61 | 19.90 | Φ32.5 | 10.8 | 5.2 | M5 | 7 |
| GLT-68x74 | 14,15,16,17,18,19,20,22,24,25,28,30 | 68 | 46 | 74 | 24 | Φ38.3 | 14 | 6 | M6 | 12 |
| GLT-82x98 | 17,18,19,20,22,24,25,28,30,32,35,38 | 82 | 56 | 98 | 30.15 | Φ45 | 22.3 | 7.7 | M8 | 20 |
| মডেল প্যারামিটার | রেট ঘূর্ণন সঁচারক বল (NM)* |
অনুমোদনযোগ্য উদ্ভটতা (মিমি)* |
অনুমোদনযোগ্য প্রতিচ্ছবি কোণ (°)* |
অনুমোদিত অক্ষীয় বিচ্যুতি (মিমি)* |
সর্বোচ্চ গতি আরপিএম |
স্ট্যাটিক টরসিয়াল দৃঢ়তা (NM/rad) |
নিষ্ক্রিয়তা মুহূর্ত (কেজিএম2) |
খাদ হাতা উপাদান | শ্রাপনেলের উপাদান | পৃষ্ঠ চিকিত্সা | ওজন (ছ) |
| GLT-34x37.5 | 2 | 0.12 | 1.5 | ±0.18 | 10000 | 2200 | 6.95x10-6 | উচ্চ শক্তি অ্যালুমিনিয়াম খাদ | SUS 3 0 4 স্প্রিং স্টিল | অ্যানোডাইজিং চিকিত্সা | 49 |
| GLT-39x48 | 4.5 | 0.15 | 1.5 | ±0.23 | 10000 | 4500 | 1.7x10-5 | 85 | |||
| GLT-44x48 | 6.75 | 0.17 | 1.5 | ±0.27 | 10000 | 5500 | 2.8x10-5 | 107 | |||
| GLT-56x61 | 20 | 0.17 | 1.5 | ±0.36 | 10000 | 11000 | 8.7x10-5 | 196 | |||
| GLT-68x74 | 50 | 0.18 | 1.5 | ±0.4 | 9000 | 23000 | 2.3x10-4 | 375 | |||
| GLT-82x98 | 90 | 0.18 | 1.5 | ±0.5 | 8000 | 38000 | 1.2x10-3 | 645 |
