পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: জিএম সিরিজ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2 পিসি
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
মডেল: |

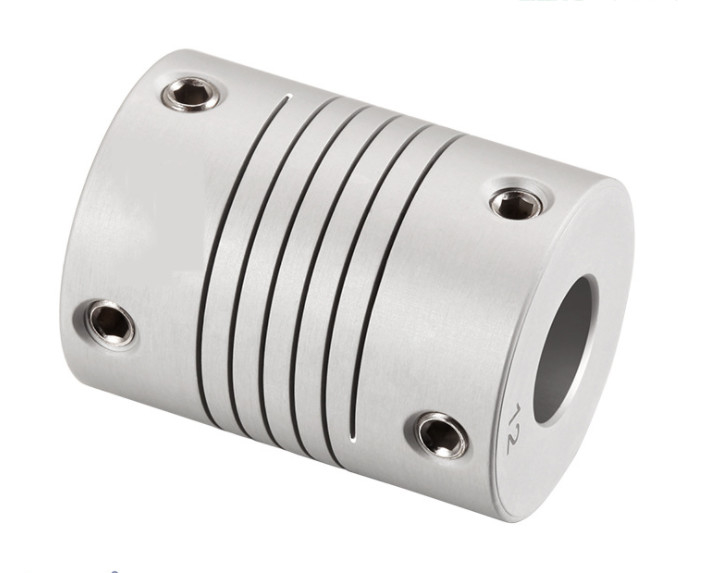

জিএম স্ক্রু থ্রেড সেট স্ক্রু কাপলিং উইন্ডিং কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম খাদ |
জলোচ্ছাস আকার: |
12-50 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
মডেল: |
জিএম স্ক্রু থ্রেড সেট স্ক্রু কাপলিং উইন্ডিং কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম খাদ |
জলোচ্ছাস আকার: |
12-50 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
পণ্য বৈশিষ্ট্য
শ্যাফ্ট কাপলিংগুলি প্রকার অনুসারে নিম্নলিখিত সর্বাধিক সাধারণ বিভাগে বিভক্ত:
মেটাল ডায়াফ্রাম কাপলিং: সার্ভো মোটর, এনকোডার, প্ল্যানেটারি রিডুসার, বল স্ক্রু, কম্প্রেসার, মিক্সার, কাগজের যন্ত্রপাতি, রোবট এবং অন্যান্য যান্ত্রিক সরঞ্জামের জন্য উপযুক্ত।প্লাম-আকৃতির কাপলিং: এনকোডার, সার্ভো সিস্টেম, মোটর স্পিন্ডল ড্রাইভ, প্যাকেজিং যন্ত্রপাতি, মেশিন টুল ড্রাইভ, পাম্প এবং অন্যান্য যন্ত্রপাতির জন্য উপযুক্ত।বেলো কাপলিং: এনকোডার, সিএনসি মেশিন টুলস, পজিশনিং সিস্টেম, বল স্ক্রু, ইন্ডেক্সিং ডিস্ক, প্ল্যানেটারি গিয়ার রিডিউসারের জন্য উপযুক্ত।স্প্রিং কাপলিং: রোটারি এনকোডার, স্টেপার মোটর, স্ক্রু রড ইত্যাদির জন্য উপযুক্ত। সমান্তরাল কাপলিং: স্টেপার মোটর, এনকোডার, স্ক্রু রড ইত্যাদির সংযোগের জন্য উপযুক্ত। ক্রস স্লাইড কাপলিং: ট্যাকোমিটার, এনকোডার, স্ক্রু, মেশিন টুল এবং অন্যান্য যন্ত্রপাতির জন্য উপযুক্ত .ইউনিভার্সাল কাপলিং, অনমনীয় কাপলিং।
> ইন্টিগ্রেটেড গঠন, উচ্চ-শক্তি অ্যালুমিনিয়াম খাদ উপকরণ সামগ্রিক ব্যবহার
>ইলাস্টিক ক্রিয়া রেডিয়াল, কৌণিক এবং অক্ষীয় বিচ্যুতিকে ক্ষতিপূরণ দেয়
> বসন্ত নকশা, বাফার প্রভাব সঙ্গে
> এনকোডার, মাইক্রো মোটর জন্য বিশেষ নকশা
> সেট স্ক্রু বন্ধন পদ্ধতি
পণ্যের পরামিতি
| মডেল প্যারামিটার | সাধারণ বোরের ব্যাস d1, d2 | ΦD | এল | L1 | L2 | চ | এম | শক্ত করা স্ক্রু টর্ক (NM) |
| GM-12xl8.5 | 2,3,4,5,6,6.35 | 12 | 18.5 | 1.8 | 0.4 | 3.5 | M3 | 0.7 |
| GM-15.5x21 | ৩,৪,৫,৬,৬.৩৫,৭ | 15.5 | 21 | 2 | 0.4 | 3.3 | M3 | 0.7 |
| GM-15.5x23 | ৩,৪,৫,৬,৬.৩৫,৭ | 15.5 | 23 | 2 | 0.4 | 3.6 | M3 | 0.7 |
| GM-19.1x19.1 | 4,5,6,6.35,7,8 | 17.5 | 23 | 2 | 0.4 | 3.6 | M4 | 1.7 |
| GM-17.5x23 | 4,5,6,6.35,7,8,10 | 19.1 | 19.1 | 2 | 0.4 | 3 | M4 | 1.7 |
| GM-19.5x24.5 | 6,6.35,7,8,9,9.525,10 | 19.5 | 24.5 | 2 | 0.4 | 3.3 | M4 | 1.7 |
| GM-25x32 | 5,6,6.35,7,8,9,9.525,10,11,12,12.7 | 25 | 32 | 2 | 0.4 | 3.7 | M4 | 1.7 |
| GM-25.4x25.4 | 6,6.35,7,8,9,9.525,10,11,12,12.7 | 25.4 | 25.4 | 2 | 0.4 | 3.7 | M4 | 1.7 |
| GM-28.6x28.6 | 8,9,9.525,10,11,12,12.7,14 | 28.6 | 28.6 | 2.75 | 0.4 | 4.2 | M4 | 1.7 |
| GM-32x32 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18 | 32 | 32 | 2.75 | 0.4 | 5.5 | M4 | 1.7 |
| GM-32x41 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18 | 32 | 41 | 2.75 | 0.4 | ৬.৮ | M4 | 1.7 |
| GM-38.7x38.1 | 8,10,11,12,12.7,14,15,16,17,18,19,20,22 | 38.1 | 38.1 | 3 | 0.4 | 5.2 | M5 | 4 |
| GM-42x50 | 12,12.7,14,15,16,17,18,19,20,22,24,25,28 | 42 | 50 | 3.5 | 0.4 | 8.5 | M6 | 7 |
| GM-50x50 | 12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 50 | 50 | 3.5 | 0.5 | 8.5 | M6 | 7 |
| মডেল প্যারামিটার | রেট ঘূর্ণন সঁচারক বল (NM)* |
অনুমোদনযোগ্য উদ্ভটতা (মিমি)* |
অনুমোদনযোগ্য প্রতিচ্ছবি কোণ (°)* |
অনুমোদিত অক্ষীয় বিচ্যুতি (মিমি)* |
সর্বোচ্চ গতি আরপিএম |
স্ট্যাটিক টরসিয়াল দৃঢ়তা (NM/rad) |
নিষ্ক্রিয়তা মুহূর্ত (কেজিএম2) |
খাদ হাতা উপাদান | পৃষ্ঠ চিকিত্সা | ওজন (ছ) |
| GM-12xl8.5 | 0.3 | 0.15 | 3 | ±0.2 | 30000 | 40 | 8.0x10-7 | উচ্চ শক্তি অ্যালুমিনিয়াম খাদ | অ্যানোডাইজিং চিকিত্সা | 4 |
| GM-15.5x21 | 0.5 | 0.15 | 3 | ±0.2 | 25000 | 80 | 2.8x10-7 | 7.7 | ||
| GM-15.5x23 | 0.5 | 0.15 | 3 | ±0.2 | 25000 | 50 | 2.9x10-7 | 9.3 | ||
| GM-17.5x23 | 0.6 | 0.15 | 3 | ±0.2 | 25000 | 85 | 3.5x10-7 | 12.7 | ||
| GM-19.1x19.1 | 0.9 | 0.15 | 3 | ±0.2 | 24000 | 130 | 7.2x10-7 | 11.6 | ||
| GM-19.5x24.5 | 1 | 0.15 | 3 | ±0.2 | 19000 | 150 | 8.1x10-7 | 16 | ||
| GM-25x32 | 2 | 0.15 | 3 | ±0.2 | 15000 | 300 | 3.5x10-7 | 32 | ||
| GM-25.4x25.4 | 2 | 0.15 | 3 | ±0.2 | 14000 | 360 | 2.3x10-6 | 26 | ||
| GM-28.6x28.6 | 2 | 0.15 | 3 | ±0.2 | 14000 | 380 | 2.3x10-6 | 39 | ||
| GM-32x32 | 3 | 0.15 | 3 | ±0.2 | 13000 | 380 | 2.5x10-6 | 57 | ||
| GM-32x41 | 4 | 0.15 | 3 | ±0.2 | 12000 | 450 | 9.6x10-6 | 65 | ||
| GM-38.7x38.1 | 6.5 | 0.15 | 3 | ±0.2 | 9500 | 400 | 2.7x10-5 | 97 | ||
| GM-42x50 | 8 | 0.15 | 3 | ±0.2 | 9000 | 500 | 7.2x10-3 | 185 | ||
| GM-50x50 | 20 | 0.15 | 3 | ±0.2 | 8000 | 785 | 8.1x10-5 | 220 |
