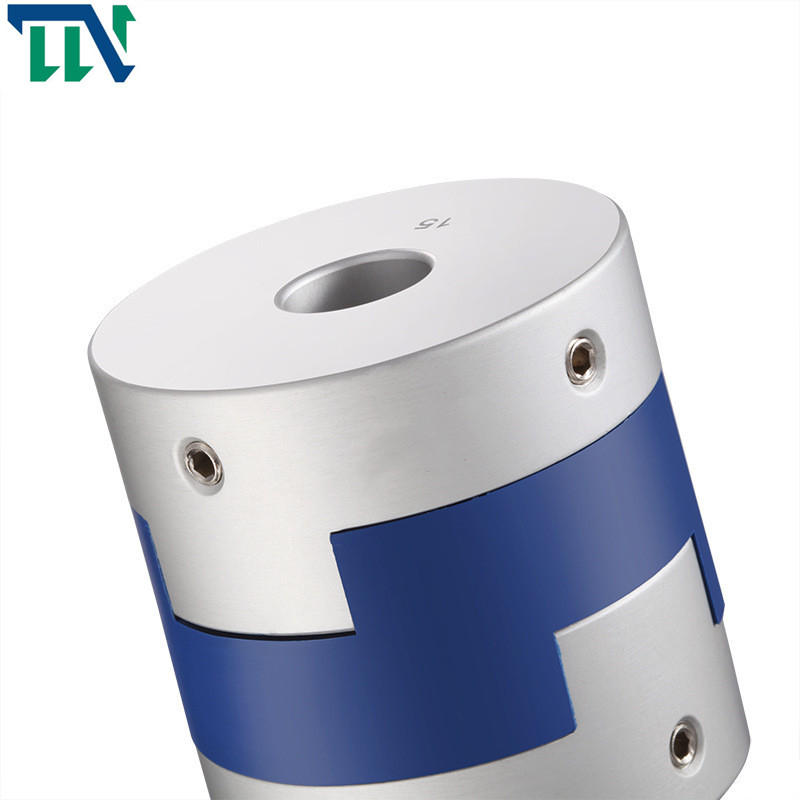

16mmX18mm ওল্ডহাম শ্যাফ্ট কাপলিং মেকানিজম সংযোগ M3 অ্যালুমিনিয়াম খাদ

Brand Name:	Tianniu
Model Number:	জিএইচ 16*18
MOQ:	আলাপ - আলোচনা
মূল্য:	negotiable
Delivery Time:	5-7 কার্যদিবস
Payment Terms:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি

Detail Information

Product Description

Detail Information

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

ISO9001-2005

নাম:

ওল্ডহাম খাদ কাপলিং

উপাদান:

অ্যালুমিনিয়াম ইস্পাত

ভিতরের ব্যাস:

16-70 মিমি

মডেল:

জিএইচ সিরিজ

গঠন:

ওল্ডহাম খাদ কাপলিং

ওয়ারেন্টি:

1 ২ মাস

পৃষ্ঠ চিকিত্সা:

অ্যানোডিক অক্সিডেশন চিকিত্সা

নমনীয় বা অনমনীয়:

নমনীয়

প্যাকেজিং বিবরণ:

বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন

যোগানের ক্ষমতা:

প্রতি মাসে 10000

বিশেষভাবে তুলে ধরা:

18 মিমি শ্যাফ্ট কাপলিং

16 মিমি শ্যাফ্ট কাপলিং

ওল্ডহাম স্টাইল কাপলিং

Product Description

মেকানিজম সংযোগের জন্য GH 16X18 M3 ওল্ডহাম টাইপ শ্যাফ্ট কাপলিং

পণ্য বৈশিষ্ট্য

>Tianniu ব্র্যান্ড ওল্ডহ্যাম খাদ couplings ব্যবহারস্লাইডিং ডিজাইন রেডিয়াল এবং কৌণিক বিচ্যুতিকে আরও কার্যকরভাবে ক্ষতিপূরণ দিতে পারে
>Tianniu ব্র্যান্ড ওল্ডহ্যাম খাদ couplings ব্যবহারবিচ্ছিন্ন নকশা, ইনস্টল করা সহজ
>Tianniu ব্র্যান্ড ওল্ডহ্যাম খাদ couplingsক্ল্যাম্পিং স্ক্রু বন্ধন পদ্ধতি

পণ্য পরিচিতি

শ্যাফ্ট কাপলিং এমন পরিস্থিতিকে বোঝায় যে স্বাভাবিক চলাচলের সময় পাওয়ার ট্রান্সমিশন ডিভাইসের দুটি অংশ এবং ঘূর্ণায়মান শ্যাফ্ট একসাথে সংযুক্ত থাকে না।কখনও কখনও এটি সংযুক্ত অংশগুলিকে অত্যধিক লোড বহন করা থেকে বিরত রাখতে এবং ওভারলোড সুরক্ষার ভূমিকা পালন করতে সুরক্ষা ডিভাইস হিসাবেও ব্যবহৃত হয়।

ওল্ডহ্যাম টাইপ শ্যাফ্ট কাপলিং শ্যাফ্টের চারপাশে সমানভাবে ক্ল্যাম্প করার জন্য ডিজাইন করা হয়েছে এবং শ্যাফ্টকে ক্ষতিগ্রস্থ না করে স্থির স্ক্রু কাপলিংগুলির চেয়ে বেশি ধরে রাখার জন্য ডিজাইন করা হয়েছে।তারপর সুরক্ষিত করতে ক্ল্যাম্পিং স্ক্রুগুলিকে শক্ত করুন।এগুলো ওল্ডহাম কাপলিং

পণ্যের পরামিতি

উত্পাদন অঙ্কন

16mmX18mm ওল্ডহাম শ্যাফ্ট কাপলিং মেকানিজম সংযোগ M3 অ্যালুমিনিয়াম খাদ 0

উত্পাদন ডেটাশিট

মডেল প্যারামিটার	সাধারণ বোরের ব্যাস d1, d2	ΦD	এল	এলএফ	এলপি	চ	এম	শক্ত করা স্ক্রু টর্ক (NM)
GH-16X18	4,5,6,6.35,7,8	16	18	7.1	11.6	3.55	M3	0.7
GH-20X25	5,6,6.35,7,8,9,9.525	20	25	9.1	12.7	4.55	M4	1.7
GH-25X28	5,6,6.35,8,9,9.525,10,11,12,14	25	28	11.7	16.65	৫.৫৮	M4	1.7
GH-32x33	5,6,8,9,9.525,10,11,12,12.7,14,15,16	32	33	14	19.5	7	M4	1.7
GH-40X35	8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20	40	35	15.5	18.4	7.75	M4	1.7
GH-45X46	8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22	45	46	21.5	18.4	9	M5	4
GH-50X38	10,12,12.7,14,15,16,17,18,19,20,22,24,25	50	38	16.5	15	8.25	M5	4
GH-55X57	10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17.5	10.5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17.5	10.5	M6	৮.৪
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36.5	25	13.5	M8	10.5

মডেল প্যারামিটার	রেট ঘূর্ণন সঁচারক বল (NM)*	অনুমোদনযোগ্য উদ্ভটতা (মিমি)*	অনুমোদনযোগ্য প্রতিচ্ছবি কোণ (°)*	অনুমোদিত অক্ষীয় বিচ্যুতি (মিমি)*	সর্বোচ্চ গতি আরপিএম	স্ট্যাটিক টরসিয়াল দৃঢ়তা (NM/rad)	নিষ্ক্রিয়তা মুহূর্ত (Kg.M2)	খাদ হাতা উপাদান	শ্রাপনেলের উপাদান	পৃষ্ঠ চিকিত্সা	ওজন (ছ)
GH-16X18	0.7	0.8	3	±0.2	9000	30	3.3x10-7	উচ্চ শক্তি অ্যালুমিনিয়াম খাদ	PA 6 6	অ্যানোডাইজিং চিকিত্সা	6
GH-20X25	1.2	1.2	3	±0.2	7000	58	1.1x10-6				18
GH-25X28	2	1.6	3	±0.2	6000	130	3.1x10-6				25
GH-32x33	4.5	2	3	±0.2	4800	270	9.6x10-6				44
GH-40X35	9	2.4	3	±0.2	3600	520	2.3x10-5				81
GH-45X46	12	2.8	3	±0.2	3500	560	3.8x10-5				136
GH-50X38	19	2.6	3	±0.2	3000	800	1.8x10-4				142
GH-55X57	22	3.3	3	±0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3.8	3	±0.2	2500	1260	3.9x10-4				445
