পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO 9001
মডেল নম্বার: জিএইচসি 40*50
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: আলাপ - আলোচনা
মূল্য: Negotiation
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
ওল্ডহাম খাদ কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
ভিতরের ব্যাস: |
16-70 মিমি |
মডেল: |
জিএইচসি সিরিজ |
গঠন: |
ওল্ডহ্যাম ক্ল্যাম্পিং টাইপ |
ওয়ারেন্টি: |
1 ২ মাস |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
নমনীয় বা অনমনীয়: |
নমনীয় |
নাম: |
ওল্ডহাম খাদ কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
ভিতরের ব্যাস: |
16-70 মিমি |
মডেল: |
জিএইচসি সিরিজ |
গঠন: |
ওল্ডহ্যাম ক্ল্যাম্পিং টাইপ |
ওয়ারেন্টি: |
1 ২ মাস |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
নমনীয় বা অনমনীয়: |
নমনীয় |

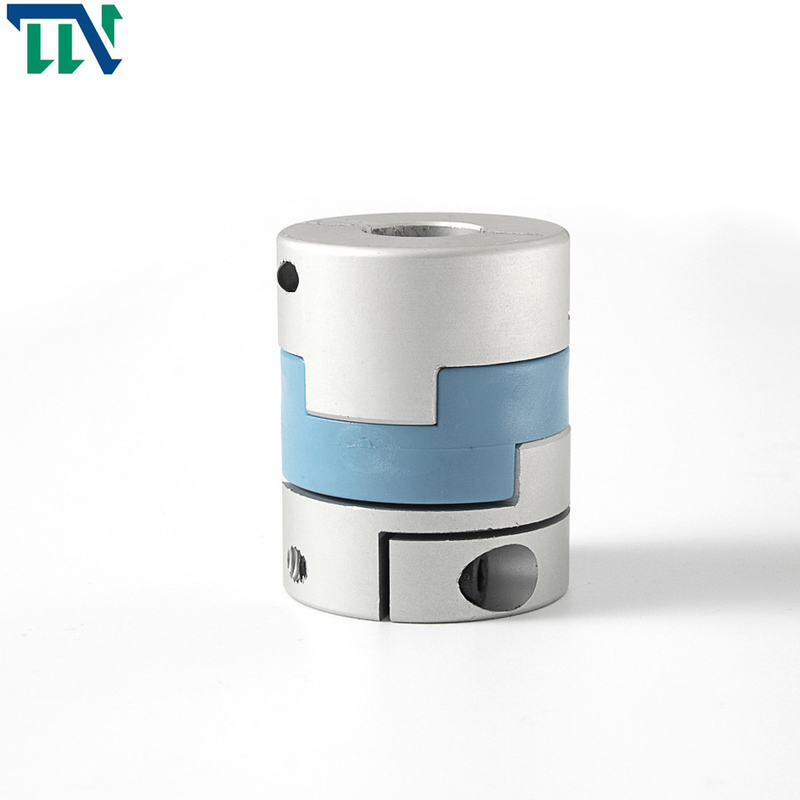

GHC 32X45 নমনীয় ওল্ডহ্যাম ক্ল্যাম্পিং শ্যাফ্ট ক্রস স্লাইডার কাপলিং ফর মেকানিজম
পণ্য পরিচিতি
ওল্ডহ্যাম টাইপ শ্যাফ্ট কাপলিং শ্যাফ্টের চারপাশে সমানভাবে ক্ল্যাম্প করার জন্য ডিজাইন করা হয়েছে এবং শ্যাফ্টকে ক্ষতিগ্রস্থ না করে স্থির স্ক্রু কাপলিংগুলির চেয়ে বেশি ধরে রাখার জন্য।তারপর সুরক্ষিত করতে ক্ল্যাম্পিং স্ক্রুগুলিকে শক্ত করুন।এগুলো ওল্ডহাম কাপলিং।আমরা সব ধরণের খাদ কাপলিং উৎপাদনের প্রস্তুতকারক।কাস্টমাইজড কাপলিং এছাড়াও গ্রহণযোগ্য.
এর আকৃতি হালকা এবং ইনস্টল করার জন্য সুবিধাজনক, যা এন্টারপ্রাইজগুলির প্রক্রিয়াকরণ এবং উত্পাদনের জন্য সময় বাঁচায়।দ্বিতীয়ত, এটি তেল ক্ষয় প্রতিরোধী এবং বৈদ্যুতিকভাবে নিরোধক হতে পারে।বিভিন্ন স্লাইডার ইলাস্টোমার পাওয়া যায়।শ্যাফ্ট হাতা এবং মধ্যবর্তী অংশের মধ্যে স্লাইডিং বড় রেডিয়াল এবং কৌণিক বিচ্যুতির অনুমতি দিতে পারে।মাঝখানে বিশেষ বাম্প ডিজাইন একটি সহায়ক ভূমিকা পালন করতে পারে এবং মুহুর্ত বাঁক না করেই বড় কৌণিক বিচ্যুতির অনুমতি দিতে পারে, যাতে অক্ষীয় লোড কম করা যায়
এটিতে সাধারণ কাঠামো, বিস্তৃত আকারের পরিসর, জড়তার ছোট মুহূর্ত, সুবিধাজনক ব্যবহার এবং সুবিধাজনক চাক্ষুষ পরিদর্শনের সুবিধা রয়েছে।সুপার অয়েল জারা প্রতিরোধের এবং বৈদ্যুতিক নিরোধক বিচ্যুতি দ্বারা সৃষ্ট অক্ষীয় লোড কমিয়ে দেয়।শ্যাফ্ট হাতা এবং মাঝখানে স্লাইডিং বড় রেডিয়াল এবং কৌণিক বিচ্যুতির অনুমতি দিতে পারে।
সমাবেশ
1) সমাবেশের সময়, burrs সরান এবং সমস্ত অংশ পরিষ্কার করুন
2) সমাবেশের সময়, নিশ্চিত করুন যে মাঝখানে দুটি ঢালাই কাঁটা বিয়ারিং হোলের কেন্দ্র রেখা একই সমতলে রয়েছে এবং অনুমোদিত পার্থক্য 1 ° এর বেশি হবে না।স্প্লাইন অংশটি অবাধে স্লাইড করবে এবং জয়েন্টটি নমনীয়ভাবে ঘুরবে
3) পৃষ্ঠ পরিষ্কার করুন।ফ্ল্যাঞ্জ এন্ড ফেস এবং এন্ড ফেস কী এন্টিরাস্ট গ্রীস দিয়ে প্রলিপ্ত করা ব্যতীত, বাকিগুলি অ্যান্টিরাস্ট প্রাইমার দিয়ে ব্রাশ করা হয় এবং তারপর পেইন্ট করা হয় (পেইন্ট অনুমোদিত নয়)।
4) নিয়মিত তৈলাক্তকরণ.উচ্চ তাপমাত্রার পরিস্থিতিতে সপ্তাহে একবার এবং দিনে একবার তেল ইনজেকশন করার পরামর্শ দেওয়া হয়।
5) ক্রস স্লাইডার টাইপ অ্যাক্সেল ডিভাইসের পরিষেবা জীবন বাড়ানোর জন্য, ক্রস শ্যাফ্ট জার্নালটি বিকল্পভাবে ব্যবহার করার জন্য প্রতিবার ক্রস শ্যাফ্ট 180 ডিগ্রি সামঞ্জস্য করুন
পণ্যের পরামিতি
উত্পাদন অঙ্কন
উত্পাদন ডেটাশিট
| মডেল প্যারামিটার | সাধারণ বোরের ব্যাস d1, d2 | ΦD | এল | এলএফ | এলপি | চ | এম | শক্ত করা স্ক্রু টর্ক (NM) |
| GHC-16X21 | ৪,৫,৬,৬.৩৫ | 16 | 21 | ৮.৬ | 11.6 | 2.5 | M2.5 | 1 |
| GHC-16X30 | ৪,৫,৬,৬.৩৫ | 16 | 30 | 13.1 | 11.6 | 3 | M2.5 | 1 |
| GHC-20X22 | ৫,৬,৬.৩৫,৭,৮ | 20 | 22 | ৮.৬ | 12.7 | 2.5 | M2.5 | 1 |
| GHC-20x33 | ৫,৬,৬.৩৫,৭,৮ | 20 | 33 | 14.1 | 12.7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 28 | 11.7 | 16.65 | 3 | M3 | 1.5 |
| GHC-25X39 | 5,6,6.35,8,9,9.525,10,11,12 | 25 | 39 | 17.2 | 16.65 | 4.2 | M3 | 1.5 |
| GHC-32X33 | 5,6,8,9,9.525,10,11,12.12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 3 | M4 | 2.5 |
| GHC-32X45 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 45 | 20 | 19.5 | 4.5 | M4 | 2.5 |
| GHC-40X50 | 8,9,9.525,10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18.4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525,10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18.4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7.5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7,14,15,16,17,18,19,20,22,24 | 50 | 58 | 26.5 | 17.5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17.5 | 7.8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29.5 | 25 | 12 | M8 | 20 |
| মডেল প্যারামিটার | রেট ঘূর্ণন সঁচারক বল (NM)* |
অনুমোদনযোগ্য উদ্ভটতা (মিমি)* |
অনুমোদনযোগ্য প্রতিচ্ছবি কোণ (°)* |
অনুমোদিত অক্ষীয় বিচ্যুতি (মিমি)* |
সর্বোচ্চ গতি আরপিএম |
স্ট্যাটিক টরসিয়াল দৃঢ়তা (NM/rad) |
নিষ্ক্রিয়তা মুহূর্ত (Kg.M2) |
খাদ হাতা উপাদান | শ্রাপনেলের উপাদান | পৃষ্ঠ চিকিত্সা | ওজন (ছ) |
| GHC-16X21 | 0.7 | 0.8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | উচ্চ শক্তি অ্যালুমিনিয়াম খাদ | PA 6 6 | অ্যানোডাইজিং চিকিত্সা | 8 |
| GHC-16X30 | 0.7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1.2 | 1.2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1.6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1.6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4.5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2.5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3.2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3.5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
