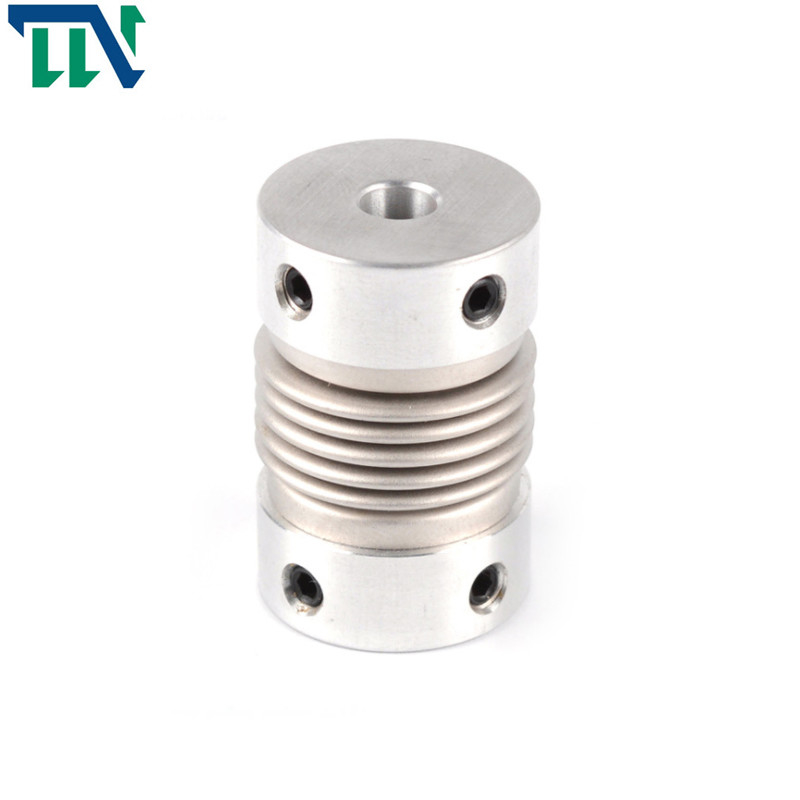

ক্ল্যাম্পিং হাব মেকানিক্যাল 20X32mm সহ স্টেইনলেস স্টীল ধাতব বেলো কাপলিং

Brand Name:	Tianniu
Model Number:	GR 20*32
MOQ:	1 পিসি
মূল্য:	negotiable
Delivery Time:	3-5 কার্যদিবস
Payment Terms:	টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি

Detail Information

Product Description

Detail Information

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

ISO 9001

নাম:

বেলো খাদ কাপলিং

গঠন:

বেলো খাদ কাপলিং

উপাদান:

অ্যালুমিনিয়াম ইস্পাত

জলোচ্ছাস আকার:

16-55 মিমি

ওয়ারেন্টি:

1 ২ মাস

ইলাস্টোমার উপাদান:

PA66

পৃষ্ঠ চিকিত্সা:

অ্যানোডিক অক্সিডেশন চিকিত্সা

ওজন:

0.013 কেজি

প্যাকেজিং বিবরণ:

বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন

যোগানের ক্ষমতা:

প্রতি মাসে 10000

বিশেষভাবে তুলে ধরা:

ধাতব বেলো কাপলিং 20X32 মিমি

স্টেইনলেস স্টীল বেলো কাপলিং

বেলো মেটাল কাপলিং

Product Description

GR 20X32 অ্যালুমিনিয়াম অ্যালয় বেলোস সেটস্ক্রু কাপলিং যান্ত্রিক জন্য

পণ্য পরিচিতি

বেলোস কাপলিং ঢেউতোলা পাতলা-প্রাচীরযুক্ত পাইপ (বেলো) ব্যবহার করে সরাসরি ঢালাই বা গতি প্রেরণের জন্য দুটি অর্ধেক কাপলিং এর সাথে বন্ধন করে।কাপলিংটির সহজ কাঠামো, ছোট সামগ্রিক মাত্রা, সুবিধাজনক প্রক্রিয়াকরণ এবং ইনস্টলেশন এবং উচ্চ সংক্রমণ নির্ভুলতার সুবিধা রয়েছে।এটি প্রধানত ছোট শক্তি নির্ভুল যন্ত্রপাতি এবং কম্প্যাক্ট গঠন এবং উচ্চ সংক্রমণ নির্ভুলতা প্রয়োজন নিয়ন্ত্রণ প্রক্রিয়া ব্যবহার করা হয়।

পণ্যের পরামিতি

পণ্য অঙ্কন

ক্ল্যাম্পিং হাব মেকানিক্যাল 20X32mm সহ স্টেইনলেস স্টীল ধাতব বেলো কাপলিং 0

পন্যের মাত্রা

মডেল প্যারামিটার	সাধারণ বোরের ব্যাস d1, d2	ΦD	এল	এলআই	L2	L3	এন	চ	এম	শক্ত করা স্ক্রু টর্ক (NM)
GR-16x27	4,5,6,6.35,7,8	16	27	7.5	2	8	13.5	3	M3	0.7
GR-20x32	5,6,6.35,7,8,9,9.525,10,11,12	20	32	7.2	2.8	12	18	3.5	M3	0.7
GR-22.5x34	5,6,6.35,7,8,9,9.525,10,11,12	22.5	34	৮.০৫	2.8	12.3	20.2	4.5	M4	1.7
GR-25x37	6,6.35,7,8,9,9.525,10,11,12	25	37	9.5	3	12	20.2	4.5	M4	1.7
GR-32x42	8,9,10,11,12,12.7,14,15	32	42	8	4	18	27.2	5.5	M5	4
GR-40x51	8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20	40	51	9.5	6	20	34.5	5.5	M5	4
GR-55x57	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25	55	57	9	6	27	51.9	৬.২৫	M6	7
GR-65x81	10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	65	81	19.5	7	28	৬০.৫	৮.৯	M6	7

মডেল প্যারামিটার	রেট ঘূর্ণন সঁচারক বল (NM)*	অনুমোদনযোগ্য উদ্ভটতা (মিমি)*	অনুমোদনযোগ্য প্রতিচ্ছবি কোণ (°)*	অনুমোদিত অক্ষীয় বিচ্যুতি (মিমি)*	সর্বোচ্চ গতি আরপিএম	স্ট্যাটিক টরসিয়াল দৃঢ়তা (NM/rad)	নিষ্ক্রিয়তা মুহূর্ত (কেজিএম2)	খাদ হাতা উপাদান	পৃষ্ঠ চিকিত্সা	ওজন (ছ)
GR-16x27	0.8	0.1	2	+ 0.4 -1.2	20000	150	7.9x10-7	উচ্চ শক্তি অ্যালুমিনিয়াম খাদ	অ্যানোডাইজিং চিকিত্সা	8
GR-20x32	1.5	0.1	2	+ 0.6 -1.8	18000	220	2.0x10-6			13
GR-22.5x34	1.8	0.15	2	+ 0.6 -1.8	16000	300	6.2x10-6			22
GR-25x37	2.0	0.15	2	+ 0.6 -1.8	15000	330	6.7x10-6			30
GR-32x42	2.5	0.2	2	+ 0.8 -2.5	11000	490	2.0x10-5			53
GR-40x51	6.4	0.3	2	+ 0.8 -2.5	10000	530	2.1x10-5			85
GR-55x57	12	0.3	2	+ 0.8 -2.5	9000	860	2.8x10-5			170
GR-65x81	18	0.2	2	+ 0.7 -2.5	4500	900	2.3x10-5			280

পণ্য বৈশিষ্ট্য

> উপাদানটি অ্যালুমিনিয়াম খাদ, এবং মাঝের বেলোগুলি স্টেইনলেস স্টীল দিয়ে তৈরি যা চমৎকার জারা প্রতিরোধের
> লেজার ঢালাই বেলো এবং শ্যাফ্ট হাতার মধ্যে ব্যবহার করা হয়, শূন্য ঘূর্ণন ছাড়পত্র সহ, সামনে এবং বিপরীত ঘূর্ণনের জন্য উপযুক্ত
>Bellows গঠন কার্যকরভাবে রেডিয়াল, কৌণিক এবং অক্ষীয় বিচ্যুতি ক্ষতিপূরণ করতে পারেন
> সার্ভো মোটর স্টেপার মোটরের জন্য ডিজাইন করা হয়েছে
> সেট স্ক্রু বন্ধন পদ্ধতি
