পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO 9001
মডেল নম্বার: LM10
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসিএস
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 3-5 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
মডেল: |
এলএমএস প্লাম খাদ কাপলিং |
ওয়ারেন্টি: |
1 ২ মাস |
জলোচ্ছাস আকার: |
60-100 মিমি |
দৈর্ঘ্য: |
90 মিমি |
ওজন: |
0.45 কেজি |
টাউক: |
2800 Tn/N·m |
মডেল: |
এলএমএস প্লাম খাদ কাপলিং |
ওয়ারেন্টি: |
1 ২ মাস |
জলোচ্ছাস আকার: |
60-100 মিমি |
দৈর্ঘ্য: |
90 মিমি |
ওজন: |
0.45 কেজি |
টাউক: |
2800 Tn/N·m |

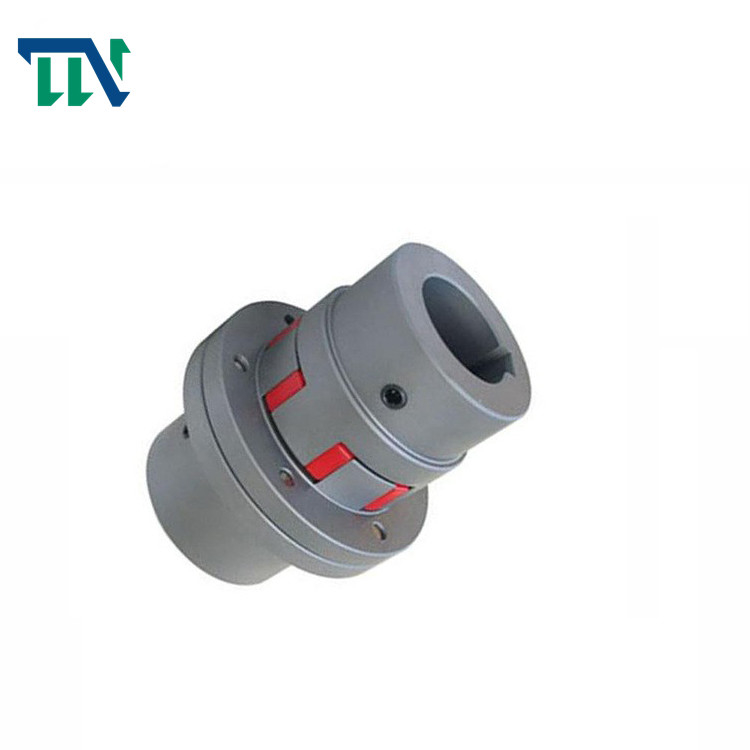

এলএমডি সিরিজ শ্যাফ্ট কাপলিং ফ্ল্যাঞ্জ সিঙ্গেল জা সিএনসি শ্যাফ্ট কাপলারের সাথে নমনীয় প্লাম শ্যাফ্ট কাপলিং
পণ্য বৈশিষ্ট্য
Changzhou Tianniu ফ্যাক্টরি প্লাম কাপলিং, অনমনীয় কাপলিং, ইউনিভার্সাল কাপলিং, ক্রস স্লাইড কাপলিং, উইন্ডিং কাপলিং, বেলো কাপলিং, ডাবল মেমব্রেন কাপলিং এবং অন্যান্য পণ্যগুলির একটি পেশাদার প্রস্তুতকারক।প্রক্রিয়াকরণ কোম্পানির একটি সম্পূর্ণ এবং বৈজ্ঞানিক মান ব্যবস্থাপনা সিস্টেম রয়েছে।
এমএলজেড সিরিজের কুইনকুনক্স ইলাস্টিক কাপলিং এর প্রয়োগের সুযোগ এবং কর্মক্ষমতা বৈশিষ্ট্য:
1. MlZ সিরিজের কুইনকুনক্স ইলাস্টিক কাপলিং প্রধানত দুটি উত্তল দাঁত দ্বারা ঘনিষ্ঠভাবে মেশ করা হয় এবং টর্ক প্রেরণের জন্য রেডিয়াল এক্সট্রুশনের শিকার হয়।যখন দুটি অক্ষ তুলনামূলকভাবে অফসেট হয়, তখন ইলাস্টিক উপাদানটির সংশ্লিষ্ট স্থিতিস্থাপক বিকৃতি থাকবে এবং স্বয়ংক্রিয় ক্ষতিপূরণের ভূমিকা পালন করবে।
2. Quincunx ইলাস্টিক কাপলিং প্রধানত ঘন ঘন শুরু, এগিয়ে এবং বিপরীত ঘূর্ণন, মাঝারি উচ্চ গতি, মাঝারি টর্ক এবং উচ্চ নির্ভরযোগ্যতা সহ কাজের জায়গাগুলির জন্য উপযুক্ত, যেমন ধাতুবিদ্যা, খনির, পেট্রোলিয়াম, রাসায়নিক শিল্প, উত্তোলন, পরিবহন, হালকা শিল্প, টেক্সটাইল, জলের পাম্প, ফ্যান, ইত্যাদি। কাজের পরিবেশের তাপমাত্রা হল - 35 ℃ ~ + 80 ℃, ট্রান্সমিশন নামমাত্র টর্ক 25 ~ 12500nm, এবং অনুমোদিত গতি হল 1500 ~ 15300r / মিনিট৷
3. অন্যান্য কাপলিং এর সাথে তুলনা করে, কুইনকুনক্স ইলাস্টিক কাপলিং এর নিম্নলিখিতটি রয়েছে
আমরা স্টার কাপলিং এবং অন্যান্য ধরনের কয়েক ডজন বৈচিত্র্যের বিভিন্ন শৈলী উত্পাদন করতে পারি।কোম্পানীটি বিভিন্ন অ-মানক কাপলিং এর ডিজাইন এবং উত্পাদন করে।সংক্ষিপ্ত নির্মাণ সময়কাল (উৎপাদনের সময়কাল 4-7 দিন), নির্ভরযোগ্য গুণমান, যুক্তিসঙ্গত মূল্য, আমদানির জন্য নিখুঁত বিকল্প, পর্যাপ্ত তালিকা এবং পণ্যের প্রাপ্যতা।
পণ্যের পরামিতি
| টাইপ | টর্কTn/N·m | RPM[n]/ r·min-1 | জলোচ্ছাস আকার d1, d2, dz |
এল | L0 | ডি | D1 | টাইপ | মি/কেজি | I/ kg·m2 | |
| কঠোরতা | |||||||||||
| a(HA) | b(HD) | ||||||||||
| 80±5 | 60±5 | ||||||||||
| LMD1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22, 24,25 | 35 | 92 | 50 | 90 | MT1-a MT1-b | 1.206 | 0.00082 |
| LMD2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25, 28,30 | 38 | 101.5 | 60 | 100 | MT2-a MT2-b | 1.648 | 0.0014 |
| LMD3 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3-a MT3-b | 2.357 | 0.0024 |
| LMD4 | 140 | 280 | 6200 | 22,24,25,28,30,32,35, 38,40 | 45 | 122 | 85 | 125 | MT4-a MT4-b | 3.556 | 0.005 |
| LMD5 | 350 | 400 | 5000 | 25,28,30,32,35,38,40, 42,45 | 50 | 138.5 | 105 | 150 | MT5-a MT5-b | ৬.৩৬১ | 0.0135 |
| LMD6 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6-a MT6-b | 10.768 | 0.0329 |
| LMD7 | 630 | 1120 | 3700 | 35*,38*,40*,42*,45,48, 50,55 | 60 | 172 | 145 | 205 | MT7-a MT7-b | 15.302 | ০.০৫৮১ |
| LMD8 | 1120 | 2240 | 3100 | 45*,48*,50,55,56,60,63,65 | 70 | 195 | 170 | 240 | MT8-a MT8-b | 22.717 | 0.1175 |
| LMD9 | 1800 | 3550 | 2800 | 50*,55*,56*,60,63,65, 70,71,75,80 | 80 | 224 | 200 | 270 | MT9-a MT9-b | 34.439 | 0.233 |
| LMD10 | 2800 | 5600 | 2500 | 60*,63*,65*,70,71,75, 80,85,90,95,100 | 90 | 248 | 230 | 305 | MT10-a MT10-b | 51.358 | 0.459 |
| LMD11 | 4500 | 9000 | 2200 | 70*,71*,75*,80*,85*,90,95, 100,110,120 | 100 | 284 | 260 | 350 | MT11-a MT11-b | ৮১.৩০২ | 0.977 |
| LMD12 | 6300 | 12500 | 1900 | 80*,85*,90*,95*,100, 110,120,125,130 | 115 | 321 | 300 | 400 | MT12-a MT12-b | 115.53 | 1.751 |
| LMD13 | 11200 | 20000 | 1600 | 90*,95*,100*,110*,120*,125*, 130,140,150 | 125 | 348 | 360 | 460 | MT13-a MT13-b | 161.79 | 3.366 |
| LMD14 | 12500 | 25000 | 1500 | 100*,110*,120*,125*,130*, 140*,150,160 | 135 | 358 | 400 | 500 | MT14-a MT14-b | 196.3 | 4.867 |
