পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: জিএইচ সিরিজ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: আলাপ - আলোচনা
মূল্য: Negotiation
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-7 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
ওল্ডহাম শ্যাফট কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
ভিতরের ব্যাস: |
16-70 মিমি |
মডেল: |
জিএইচ সিরিজ |
গঠন: |
ওল্ডহাম শ্যাফট কাপলিং |
ওয়ারেন্টি: |
1 ২ মাস |
সারফেস ট্রিটমেন্ট: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
নমনীয় বা অনমনীয়: |
নমনীয় |
নাম: |
ওল্ডহাম শ্যাফট কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
ভিতরের ব্যাস: |
16-70 মিমি |
মডেল: |
জিএইচ সিরিজ |
গঠন: |
ওল্ডহাম শ্যাফট কাপলিং |
ওয়ারেন্টি: |
1 ২ মাস |
সারফেস ট্রিটমেন্ট: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
নমনীয় বা অনমনীয়: |
নমনীয় |

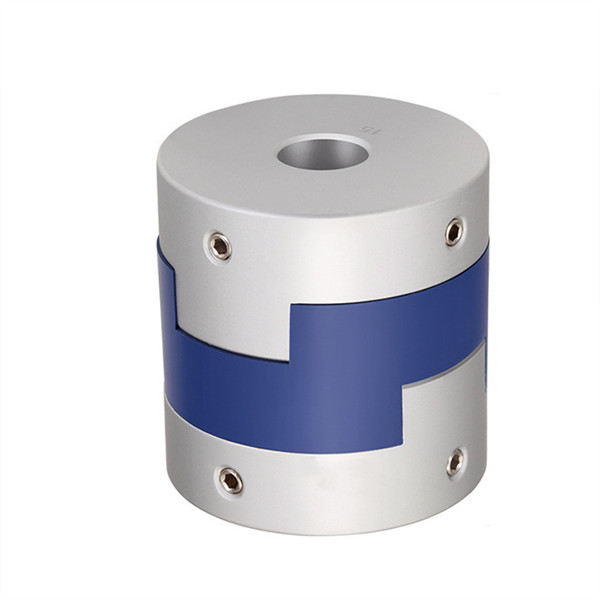

জিএইচ সিরিজ শানফ কুপিং স্লাইডিং ব্লক ওল্ডহাম নমনীয় কাপলিং মেশিন
পণ্য পরিচিতি
ওল্ডহ্যাম টাইপ শ্যাফ্ট কাপলিং শ্যাফ্টের চারপাশে সমানভাবে ক্ল্যাম্প করার জন্য ডিজাইন করা হয়েছে এবং শ্যাফ্টকে ক্ষতি না করে স্থির স্ক্রু কাপলিংগুলির চেয়ে বেশি ধরে রাখার জন্য।তারপর সুরক্ষিত করার জন্য ক্ল্যাম্পিং স্ক্রুগুলিকে শক্ত করুন।
পণ্য বৈশিষ্ট্য
Changzhou Tianniu ফ্যাক্টরি প্লাম কাপলিং, অনমনীয় কাপলিং, ইউনিভার্সাল কাপলিং, ক্রস স্লাইড কাপলিং, উইন্ডিং কাপলিং, বেলো কাপলিং, ডাবল মেমব্রেন কাপলিং এবং অন্যান্য পণ্যগুলির একটি পেশাদার প্রস্তুতকারক।প্রক্রিয়াকরণ কোম্পানির একটি সম্পূর্ণ এবং বৈজ্ঞানিক মান ব্যবস্থাপনা সিস্টেম রয়েছে।
>Tianniu ব্র্যান্ড ওল্ডহ্যাম শ্যাফ্ট কাপলিং ব্যবহার করে কলয়েড উপাদান আমদানি করা হয় PA66, যা ভাল পরিধান প্রতিরোধের, জারা প্রতিরোধের এবং বৈদ্যুতিক নিরোধক রয়েছে
>Tianniu ব্র্যান্ড ওল্ডহ্যাম খাদ couplings ব্যবহারস্লাইডিং ডিজাইন রেডিয়াল এবং কৌণিক বিচ্যুতিকে আরও কার্যকরভাবে ক্ষতিপূরণ দিতে পারে
>Tianniu ব্র্যান্ড ওল্ডহ্যাম খাদ couplings ব্যবহারবিচ্ছিন্ন নকশা, ইনস্টল করা সহজ
>Tianniu ব্র্যান্ড ওল্ডহ্যাম খাদ couplingsক্ল্যাম্পিং স্ক্রু বন্ধন পদ্ধতি
উত্পাদন অঙ্কন
উত্পাদন ডেটাশিট
| মডেল প্যারামিটার | সাধারণ বোরের ব্যাস d1, d2 | ΦD | এল | এলএফ | এলপি | চ | এম | শক্ত করা স্ক্রু টর্ক (NM) |
| GH-16X18 | 4,5,6,6.35,7,8 | 16 | 18 | 7.1 | 11.6 | 3.55 | M3 | 0.7 |
| GH-20X25 | 5,6,6.35,7,8,9,9.525 | 20 | 25 | 9.1 | 12.7 | 4.55 | M4 | 1.7 |
| GH-25X28 | 5,6,6.35,8,9,9.525,10,11,12,14 | 25 | 28 | 11.7 | 16.65 | ৫.৫৮ | M4 | 1.7 |
| GH-32x33 | 5,6,8,9,9.525,10,11,12,12.7,14,15,16 | 32 | 33 | 14 | 19.5 | 7 | M4 | 1.7 |
| GH-40X35 | 8,9,9.525,10,11,12,12.7,14,14,16,17,18,19,20 | 40 | 35 | 15.5 | 18.4 | 7.75 | M4 | 1.7 |
| GH-45X46 | 8,9,9.525,10,11,12.7,14,15,16,17,18,19,20,22 | 45 | 46 | 21.5 | 18.4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16.5 | 15 | 8.25 | M5 | 4 |
| GH-55X57 | 10,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17.5 | 10.5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17.5 | 10.5 | M6 | ৮.৪ |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36.5 | 25 | 13.5 | M8 | 10.5 |
| মডেল প্যারামিটার | রেট ঘূর্ণন সঁচারক বল (NM)* |
অনুমোদনযোগ্য উদ্ভটতা (মিমি)* |
অনুমোদনযোগ্য প্রতিচ্ছবি কোণ (°)* |
অনুমোদিত অক্ষীয় বিচ্যুতি (মিমি)* |
সর্বোচ্চ গতি আরপিএম |
স্ট্যাটিক টরসিয়াল দৃঢ়তা (NM/rad) |
নিষ্ক্রিয়তা মুহূর্ত (Kg.M2) |
খাদ হাতা উপাদান | শ্রাপনেলের উপাদান | পৃষ্ঠ চিকিত্সা | ওজন (ছ) |
| GH-16X18 | 0.7 | 0.8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | উচ্চ শক্তি অ্যালুমিনিয়াম খাদ | PA 6 6 | অ্যানোডাইজিং চিকিত্সা | 6 |
| GH-20X25 | 1.2 | 1.2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1.6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4.5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2.4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2.8 | 3 | ±0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2.6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3.3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3.8 | 3 | ±0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
