পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: CGS
মডেল নম্বার: DLY5
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 পিসি
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 5-10 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
DLY5 সিরিজ ইন্ডাস্ট্রিয়াল ইলেক্ট্রোম্যাগনেটিক ব্রেক |
ভিতরের ব্যাস: |
75-250 মিমি |
বাইরের ব্যাস: 85-253 মিমি: |
৮৫-২৫৩ মিমি |
দৈর্ঘ্য: |
34.5-70.5 মিমি |
গ্যারান্টি: |
১২ মাস |
কাস্টমাইজড সমর্থন: |
ই এম, ওডিএম |
প্রকার: |
ডিস্ক ব্রেক |
নাম: |
DLY5 সিরিজ ইন্ডাস্ট্রিয়াল ইলেক্ট্রোম্যাগনেটিক ব্রেক |
ভিতরের ব্যাস: |
75-250 মিমি |
বাইরের ব্যাস: 85-253 মিমি: |
৮৫-২৫৩ মিমি |
দৈর্ঘ্য: |
34.5-70.5 মিমি |
গ্যারান্টি: |
১২ মাস |
কাস্টমাইজড সমর্থন: |
ই এম, ওডিএম |
প্রকার: |
ডিস্ক ব্রেক |

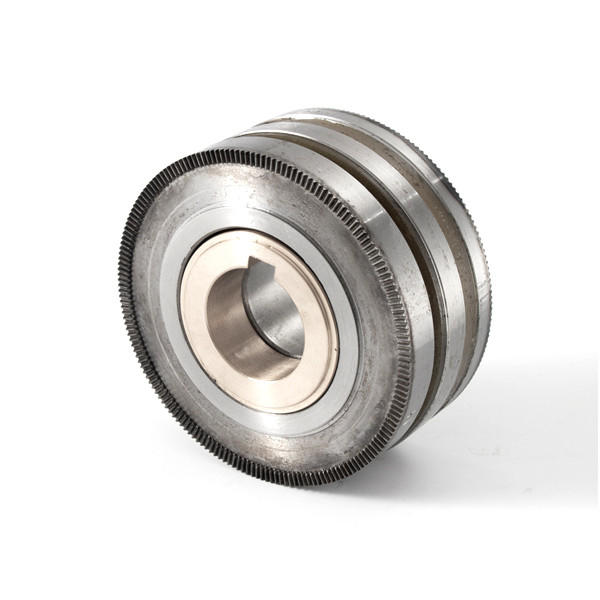

DLY5 সিরিজ ইলেক্ট্রোম্যাগনেটিক ডিস্ক ব্রেক রিটার্ডার টুথ ক্ল্যাচ
পণ্যের ভূমিকা
Dly5 (Eze Series) tooth embedded slip ring electromagnetic clutch is an actuator used in mechanical transmission system to combine or separate the driving side part and the driven side part of rotary motion with the help of electromagnetic force, যাতে শক্তি এবং গতি সংক্রমণ উপলব্ধি করা যায়।
Dly5 (Eze সিরিজ) চোয়াল টাইপ ইলেকট্রোম্যাগনেটিক ক্লাচ স্লিপ রিং সহ।
ক্ল্যাচের স্ট্যান্ডার্ড অপারেটিং ভোল্টেজ 24 ভোল্ট ডিসি। সাধারণভাবে, স্বয়ংক্রিয় এবং রিমোট কন্ট্রোলটি সুইচ, বোতাম, যোগাযোগকারী,ভ্রমণ সুইচ এবং অন্যান্য সাধারণ বৈদ্যুতিক উপাদান, যাতে যান্ত্রিক ট্রান্সমিশন সিস্টেমের গতি পরিবর্তন, কমিউটেশন, স্টার্ট আপ এবং পজিশনিংয়ের প্রয়োজনীয়তা পূরণ করা যায়।
এই সিরিজের ক্লাচগুলি শেষের মুখের উপর সূক্ষ্ম দাঁতগুলির সংযুক্তির মাধ্যমে টর্ক প্রেরণ করে। অতএব, একই স্পেসিফিকেশনের ঘর্ষণ প্লেট ক্লাচের তুলনায় এটির ছোট ভলিউম রয়েছে,ঘর্ষণ এবং গরম না, বিদ্যুৎ ব্যর্থতার পরে সম্পূর্ণ বিচ্ছেদ, নো-লোড টর্ক নেই, এবং উভয় ভিজা এবং শুকনো কাজের জন্য উপযুক্ত হতে পারে।এটা শুধুমাত্র কম গতির অবস্থার অধীনে একত্রিত করা যেতে পারেএটি যদি বিশ্রাম অবস্থায় থাকে বা যখন আপেক্ষিক গতি সিঙ্ক্রোন হয় তখন এটি উপযুক্ত।
নিম্নলিখিত অবস্থার অধীনে ক্লাউজটি নির্ভরযোগ্যভাবে কাজ করতে পারেঃ
1পরিবেষ্টিত বায়ুর তাপমাত্রা -৫°সি থেকে +৪০°সি।
2. মিডিয়ামে বিস্ফোরণের ঝুঁকি ছাড়াই, এবং মিডিয়ামে ধাতব ক্ষয় এবং ক্ষতির জন্য পর্যাপ্ত গ্যাস এবং পরিবাহী ধুলো নেই।
3ক্ল্যাচটি তৈলাক্ত তেলের শর্তে কাজ করবে।
4ক্ল্যাচ কয়েল এর ভোল্টেজ ওঠানামা নামমাত্র ভোল্টেজের +৫% এবং -১৫% অতিক্রম করতে পারবে না।
5ক্ল্যাচ ইনস্টলেশন সাইটের উচ্চতা 2000 মিটার অতিক্রম করা উচিত নয়।
পণ্যের পরামিতি
| আকার | রেডিয়াল ডিমেনশন | অ্যাক্সিয়াল ডিমেনশন | ||||||||||||||||
| ডি১ | ডি২ | ডি৩ | ডি৪ | d1 | d2 | Φ | h | ই | j | k | এল | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39.5 | 25 | 27.6 | 8 | ২*৪ | ৪-এম৪ | 33 | 18.6 | 1.5 | 6.5 | 8 | 8 | 0.4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32.6 | 8 | ২*৫ | ৪-এম৫ | 40 | 24.1 | 2 | 6.5 | 8 | 9 | 0.5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42.9 | 12 | ২*৫ | ৪-এম৫ | 45 | 26.6 | 2 | 6.5 | 8 | 10.5 | 0.5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48.3 | 14 | ২*৬ | ৪-এম৬ | 50 | 29.6 | 2 | 6.5 | 8 | 12.5 | 0.5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53.6 | 16 | ২*৮ | ৪-এম৬ | 58 | 33.9 | 2.5 | 6.5 | 8 | 15.5 | 0.6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | ২*১০ | ৬-এম৬ | 67 | 40 | 2.5 | 7.5 | 10 | 17 | 0.6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74.3 | 20 | ২*১০ | ৬-এম৮ | 75 | 42 | 3 | 7.5 | 10 | 19.5 | 0.7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74.3 | 20 | ২*১২ | ৬-এম৮ | 85 | 49 | 3 | 7.5 | 10 | 21 | 0.7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95.8 | 22 | ২*১২ | ৬-এম১০ | 100 | 58 | 3.5 | 8.5 | 10 | 25.5 | 0.9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95.8 | 22 | ২*১২ | ৬-এম১২ | 115 | 66 | 3.5 | 8.5 | 10 | 26 | 0.9 |
ইনস্টলেশনঃ
1.কম্প্লেক্সটি অনুভূমিক বা ভেরিয়াল উভয়ই ইনস্টল করা যেতে পারে, যদি এটি অ্যালেক্সের সাথে মাউন্ট করা না হয়,
he ড্রাইভিং এবং ড্রাইভিং শ্যাফ্টের মধ্যে কোএক্সালাল ডিগ্রি 0.05 মিমি অতিক্রম করা উচিত নয়,
এবং অবশ্যই কাজ ক্লিয়ারেন্স মান σ নিশ্চিত করতে হবে।
2.ক্ল্যাচ লাগানোর আগে উভয় প্রান্তের দাঁত পরিষ্কার করা উচিত।
3. ড্রাইভিং এবং ক্লাচ এর চালিত অংশ অক্ষীয় দিক স্থির করা আবশ্যক, তার অক্ষীয় চলন্ত অনুমোদিত নয়।
