পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO 9001
মডেল নম্বার: জিএন সিরিজ
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 5 পিসি
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 3-5 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
অনমনীয় খাদ কাপলিং |
মডেল: |
জিএনসিরিজ |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
জলোচ্ছাস আকার: |
4-38 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
পুরুত্ব: |
21-81 মিমি |
বাইরের ব্যাস: |
16-65 মিমি |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
নাম: |
অনমনীয় খাদ কাপলিং |
মডেল: |
জিএনসিরিজ |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
জলোচ্ছাস আকার: |
4-38 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
পুরুত্ব: |
21-81 মিমি |
বাইরের ব্যাস: |
16-65 মিমি |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |

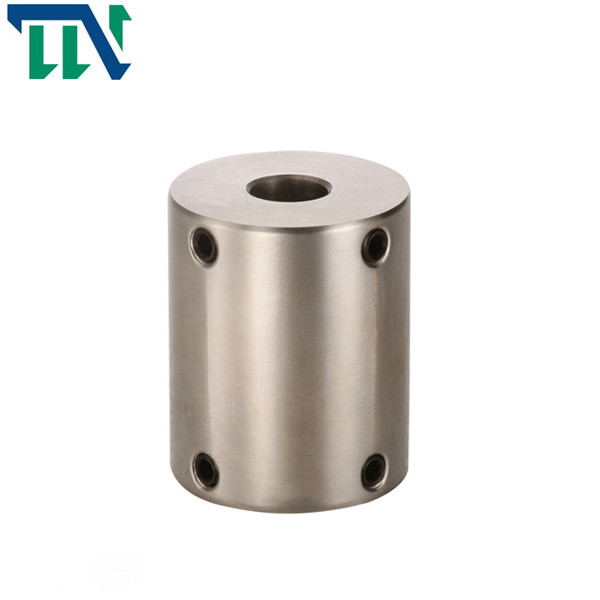

পেপার মেশিনের জন্য অনমনীয় নমনীয় শ্যাফ্ট কাপলিং সেটক্রু মেট্রিক 25X35 মিমি
অনমনীয় নমনীয় খাদ কাপলিং সেটক্রু অ্যালুমিনিয়াম খাদ মেট্রিক
পণ্য বৈশিষ্ট্য
সাধারণ কাঠামো, কম খরচে এবং বড় টর্ক ট্রান্সমিশনের কারণে, গতি কম হলে এটি প্রায়শই ব্যবহৃত হয়, কোন প্রভাব নেই, শ্যাফ্টের অনমনীয়তা বড় এবং প্রান্তিককরণ ভাল।ফ্ল্যাঞ্জ কাপলিং (ফ্ল্যাঞ্জ কাপলিং নামেও পরিচিত) হল একটি দুই-ফ্ল্যাঞ্জ (ফ্ল্যাঞ্জ) ডিস্ক-টাইপ অর্ধ-কাপলিং যা বোল্ট দ্বারা সংযুক্ত, এবং দুটি অর্ধ-কাপলিং যথাক্রমে দুটি শ্যাফ্ট উপলব্ধি করার জন্য কী দ্বারা দুটি শ্যাফ্টের সাথে সংযুক্ত থাকে।ঘূর্ণন সঁচারক বল এবং গতি প্রেরণ.
ট্রান্সমিশন টর্কের মাত্রা অনুযায়ী অনমনীয় কাপলিংয়ের ফ্ল্যাঞ্জের বোল্টগুলি রিমিং হোলগুলির জন্য সমস্ত বোল্ট হতে পারে, বা তাদের অর্ধেকটি গর্তের রিমিং করার জন্য বোল্ট এবং বাকি অর্ধেকটি সাধারণ বোল্ট।
> ইন্টিগ্রেটেড গঠন, উচ্চ-শক্তি অ্যালুমিনিয়াম খাদ উপকরণ সামগ্রিক ব্যবহার
> উচ্চ ঘূর্ণন সঁচারক বল, উচ্চ অনমনীয়তা
> অনমনীয় টাইপ মূলত বিকেন্দ্রিকতার অনুমতি দেয় না, তাই এটি ব্যবহারে সম্পূর্ণরূপে সামঞ্জস্য করা আবশ্যক
> সেট স্ক্রু স্ক্রু বন্ধন পদ্ধতি
Changzhou Tianniu ফ্যাক্টরি প্লাম কাপলিং, অনমনীয় কাপলিং, ইউনিভার্সাল কাপলিং, ক্রস স্লাইড কাপলিং, উইন্ডিং কাপলিং, বেলো কাপলিং, ডাবল মেমব্রেন কাপলিং এবং অন্যান্য পণ্যগুলির একটি পেশাদার প্রস্তুতকারক।প্রক্রিয়াকরণ কোম্পানির একটি সম্পূর্ণ এবং বৈজ্ঞানিক মান ব্যবস্থাপনা ব্যবস্থা রয়েছে।
পণ্যের পরামিতি
| মডেল প্যারামিটার | সাধারণ বোরের ব্যাস d1, d2 | ΦD | এল | চ | এম | শক্ত করা স্ক্রু টর্ক (NM) |
| GN-16X16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 5 | M3 | 0.7 |
| GN-16x24 | 4,5,6,6.35,7,8 | 16 | 24 | 6 | M3 | 0.7 |
| GN-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 5 | M3 | 0.7 |
| GN-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 7 | M4 | 1.7 |
| GN-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 8 | M4 | 1.7 |
| GN-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 9 | M4 | 1.7 |
| GN-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525,10,11,12,12.7,14,15,16,17,18,19,20 | 40 | 44 | 10.5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| odel পরামিতি | রেট ঘূর্ণন সঁচারক বল (NM)* |
অনুমোদনযোগ্য উদ্ভটতা (মিমি)* |
অনুমোদনযোগ্য প্রতিচ্ছবি কোণ (°)* |
অনুমোদিত অক্ষীয় বিচ্যুতি (মিমি)* |
সর্বোচ্চ গতি আরপিএম |
নিষ্ক্রিয়তা মুহূর্ত (কেজিএম2) |
খাদ হাতা উপাদান | পৃষ্ঠ চিকিত্সা | ওজন (ছ) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | উচ্চ শক্তি অ্যালুমিনিয়াম খাদ | অ্যানোডাইজিং চিকিত্সা | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
