পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: GNC 63*71
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2 পিসি
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 3-5 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
অনমনীয় খাদ কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
জলোচ্ছাস আকার: |
63 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
ওজন: |
320 গ্রাম |
নাম: |
অনমনীয় খাদ কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
জলোচ্ছাস আকার: |
63 মিমি |
ওয়ারেন্টি: |
1 ২ মাস |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
ওজন: |
320 গ্রাম |

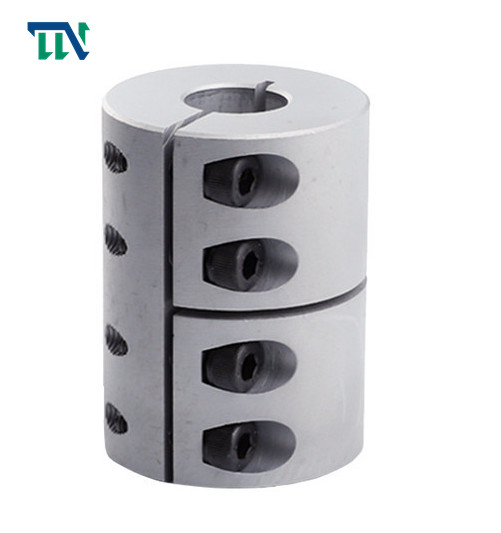

মেশিনের জন্য কঠোর ক্ল্যাম্পিং GNC 28.5X 38 অ্যালুমিনিয়াম অ্যালয় শ্যাফ্ট কাপলিং
পণ্য বৈশিষ্ট্য
ফ্ল্যাঞ্জযুক্ত কাপলিং হল একটি অনমনীয় কাপলিং, যা সাধারণ ফ্ল্যাট কীগুলির সাহায্যে দুটি শ্যাফ্টের সাথে দুটি অর্ধ-কাপলিংকে ফ্ল্যাঞ্জের সাথে সংযুক্ত করা হয় এবং তারপর গতি প্রেরণের জন্য দুটি অর্ধ-কাপলিংকে একটিতে সংযোগ করতে বোল্ট ব্যবহার করে।এবং টর্ক।এই ধরনের কাপলিংয়ের দুটি প্রধান কাঠামোগত রূপ রয়েছে: 1. দুটি শ্যাফ্টের প্রান্তিককরণ অর্জনের জন্য বোল্ট ব্যবহার করার জন্য কব্জা গর্তের উপর নির্ভর করা এবং টর্ক প্রেরণের জন্য এক্সট্রুশন এবং শিয়ারিং সহ্য করার জন্য বোল্ট রডের উপর নির্ভর করা;2. একটি অর্ধেক কাপলিং এর উপর নির্ভর করে কাঁধটি অন্য কাপলিং অর্ধেকের খাঁজের সাথে সারিবদ্ধ।
> ইন্টিগ্রেটেড গঠন, উচ্চ-শক্তি অ্যালুমিনিয়াম খাদ উপকরণ সামগ্রিক ব্যবহার
> উচ্চ ঘূর্ণন সঁচারক বল, উচ্চ অনমনীয়তা
> অনমনীয় টাইপ মূলত বিকেন্দ্রিকতার অনুমতি দেয় না, তাই এটি ব্যবহারে সম্পূর্ণরূপে সামঞ্জস্য করা আবশ্যক
> সেট স্ক্রু স্ক্রু বন্ধন পদ্ধতি
Changzhou Tianniu ফ্যাক্টরি প্লাম কাপলিং, অনমনীয় কাপলিং, ইউনিভার্সাল কাপলিং, ক্রস স্লাইড কাপলিং, উইন্ডিং কাপলিং, বেলো কাপলিং, ডাবল মেমব্রেন কাপলিং এবং অন্যান্য পণ্যগুলির একটি পেশাদার প্রস্তুতকারক।প্রক্রিয়াকরণ কোম্পানির একটি সম্পূর্ণ এবং বৈজ্ঞানিক মান ব্যবস্থাপনা ব্যবস্থা রয়েছে।
পণ্যের পরামিতি
| মডেল প্যারামিটার | সাধারণ বোরের ব্যাস d1, d2 | ΦD | এল | চ | এম | শক্ত করা স্ক্রু টর্ক (NM) |
| GNC-16x16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 3.75 | M2.5 | 1 |
| GNC-16x24 | 3,4,5,6,6.35,7,8 | 16 | 24 | 3.75 | M2.5 | 1 |
| GNC-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 3.75 | M2.5 | 1 |
| GNC-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 3.75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 6 | M3 | 1.5 |
| GNC-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 6 | M3 | 1.5 |
| GNC-28.5x38 | 6,6.35,7,8,9,9.525,10,12,12.7,14 | 28.5 | 38 | 7.8 | M4 | 2.5 |
| GNC-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 7 | M4 | 2.5 |
| GNC-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 7.75 | M4 | 2.5 |
| GNC-40x44 | 8,9,9.525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 44 | 10.5 | M5 | 7 |
| GNC-40x52 | 8,9,9.525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 52 | 10.5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16.5 | M6 | 12 |
| মডেল প্যারামিটার | রেট ঘূর্ণন সঁচারক বল (NM)* |
অনুমোদনযোগ্য উদ্ভটতা (মিমি)* |
অনুমোদনযোগ্য প্রতিচ্ছবি কোণ (°)* |
অনুমোদিত অক্ষীয় বিচ্যুতি (মিমি)* |
সর্বোচ্চ গতি আরপিএম |
নিষ্ক্রিয়তা মুহূর্ত (কেজিএম2) |
খাদ হাতা উপাদান | পৃষ্ঠ চিকিত্সা | ওজন (ছ) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | উচ্চ শক্তি অ্যালুমিনিয়াম খাদ | অ্যানোডাইজিং চিকিত্সা | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
