পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Tianniu
সাক্ষ্যদান: ISO-9001
মডেল নম্বার: GNC 32*32
পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 2 পিসি
মূল্য: Negotiable
প্যাকেজিং বিবরণ: বিমান দ্বারা সমুদ্র শিপিং দ্বারা কার্টন
ডেলিভারি সময়: 3-5 কার্যদিবস
পরিশোধের শর্ত: টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, এল/সি, ডি/এ, ডি/পি
যোগানের ক্ষমতা: প্রতি মাসে 10000
নাম: |
অনমনীয় খাদ কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
জলোচ্ছাস আকার: |
32 মিমি |
ওয়ারেন্টি: |
55 জি |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |
নাম: |
অনমনীয় খাদ কাপলিং |
উপাদান: |
অ্যালুমিনিয়াম ইস্পাত |
জলোচ্ছাস আকার: |
32 মিমি |
ওয়ারেন্টি: |
55 জি |
ইলাস্টোমার উপাদান: |
PA66 |
পৃষ্ঠ চিকিত্সা: |
অ্যানোডিক অক্সিডেশন চিকিত্সা |

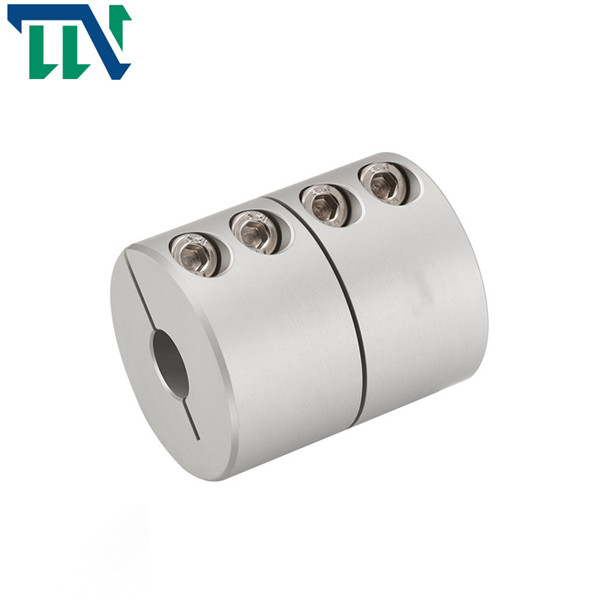

অনমনীয় ক্ল্যাম্পিং GNC 32*32 অ্যালুমিনিয়াম শ্যাফ্ট কাপলিং
মেশিনের জন্য কঠোর ক্ল্যাম্পিং GNC 28.5X 38 অ্যালুমিনিয়াম অ্যালয় শ্যাফ্ট কাপলিং
পণ্য বৈশিষ্ট্য
ফ্ল্যাঞ্জযুক্ত কাপলিং হল একটি অনমনীয় কাপলিং, যা সাধারণ ফ্ল্যাট কীগুলির সাহায্যে দুটি শ্যাফ্টের সাথে দুটি অর্ধ-কাপলিংকে ফ্ল্যাঞ্জের সাথে সংযুক্ত করা হয় এবং তারপর গতি প্রেরণের জন্য দুটি অর্ধ-কাপলিংকে একটিতে সংযোগ করতে বোল্ট ব্যবহার করে।এবং টর্ক।এই ধরণের কাপলিংয়ের দুটি প্রধান কাঠামোগত রূপ রয়েছে: 1. দুটি শ্যাফ্টের প্রান্তিককরণ অর্জনের জন্য বোল্ট ব্যবহার করার জন্য কব্জা গর্তের উপর নির্ভর করা এবং টর্ক প্রেরণের জন্য এক্সট্রুশন এবং শিয়ারিং সহ্য করার জন্য বোল্ট রডের উপর নির্ভর করা;2. একটি অর্ধেক-কাপলিং এর উপর নির্ভর করা কাঁধটি অন্য কাপলিং অর্ধেকের খাঁজের সাথে সারিবদ্ধ।দুটি অর্ধ-কাপলিংকে সংযুক্তকারী বোল্টগুলি B এবং B গ্রেডের সাধারণ বোল্ট ব্যবহার করতে পারে এবং দুটি অর্ধ-কাপলিং এর যৌথ পৃষ্ঠের ঘর্ষণ টর্ক দ্বারা টর্ক প্রেরণ করা হয়।
অনমনীয় কাপলিংগুলিকে ফ্ল্যাঞ্জ কাপলিং, রেডিয়াল কী ফ্ল্যাঞ্জ কাপলিং, স্লিভ কাপলিং ক্ল্যাম্প শেল কাপলিং এবং সমান্তরাল শ্যাফ্ট কাপলিং ফ্ল্যাঞ্জ কাপলিং-এ ভাগ করা হয়েছে: দুটি শ্যাফ্টের কাপলিং উপলব্ধি করতে দুটি অর্ধেক কাপলিং-এর ফ্ল্যাঞ্জগুলিকে সংযুক্ত করতে বোল্ট ব্যবহার করুন।রেডিয়াল কী ফ্ল্যাঞ্জ কাপলিং: দুটি অর্ধেক কাপলিং সংযোগ করতে রেডিয়াল কী এবং সাধারণ বোল্ট ব্যবহার করুন।হাতা কাপলিং: দুটি শ্যাফ্টকে কোনোভাবে সংযুক্ত করতে সাধারণ হাতা ব্যবহার করুন।ক্ল্যাম্প শেল কাপলিং: দুটি ক্ল্যাম্প শেল ব্যবহার করুন অক্ষ বরাবর বিভক্ত দুটি শ্যাফ্টের সংযোগ উপলব্ধি করার জন্য কোনোভাবে ক্ল্যাম্প করুন সমান্তরাল শ্যাফ্ট কাপলিং: একটি কাপলিং যাতে দুটি সমান্তরাল শ্যাফ্ট পিন শ্যাফ্টের মাধ্যমে মধ্যবর্তী প্লেট ব্যবহার করে সংযুক্ত থাকে।
এটির সহজ গঠন, কম খরচে এবং বড় টর্ক ট্রান্সমিশনের সুবিধা রয়েছে।অতএব, এটি প্রায়শই ব্যবহৃত হয় যখন গতি কম হয়, কোন প্রভাব নেই, খাদের অনমনীয়তা বড় এবং প্রান্তিককরণ ভাল।ফ্ল্যাঞ্জ কাপলিং (যা ফ্ল্যাঞ্জ কাপলিং নামেও পরিচিত) দুটি ফ্ল্যাঞ্জ (ফ্ল্যাঞ্জ) ডিস্কের অর্ধেক কাপলিংকে সংযুক্ত করতে বোল্ট ব্যবহার করে এবং দুটি অর্ধেক কাপলিং দুটি শ্যাফ্ট দ্বারা যথাক্রমে কীগুলির সাথে সংযুক্ত থাকে, যাতে দুটি শ্যাফ্ট সংযোগ উপলব্ধি করা যায় এবং টর্ক এবং গতি প্রেরণ করা যায়।ফ্ল্যাঞ্জ কাপলিংয়ের সুবিধা রয়েছে সাধারণ কাঠামো, সুবিধাজনক উত্পাদন, কম খরচে, নির্ভরযোগ্য অপারেশন, সাধারণ সমাবেশ, বিচ্ছিন্নকরণ এবং রক্ষণাবেক্ষণ, বড় ট্রান্সমিশন টর্ক, যা নিশ্চিত করতে পারে যে দুটি শ্যাফ্টের উচ্চ কেন্দ্রীকরণ নির্ভুলতা রয়েছে।এটি সাধারণত স্থিতিশীল লোড, উচ্চ গতি বা উচ্চ সংক্রমণ নির্ভুলতার সাথে খাদ সংক্রমণের জন্য ব্যবহৃত হয়
Changzhou Tianniu ফ্যাক্টরি প্লাম কাপলিং, অনমনীয় কাপলিং, ইউনিভার্সাল কাপলিং, ক্রস স্লাইড কাপলিং, উইন্ডিং কাপলিং, বেলো কাপলিং, ডাবল মেমব্রেন কাপলিং এবং অন্যান্য পণ্যগুলির একটি পেশাদার প্রস্তুতকারক।প্রক্রিয়াকরণ কোম্পানির একটি সম্পূর্ণ এবং বৈজ্ঞানিক মান ব্যবস্থাপনা সিস্টেম রয়েছে।
পণ্যের পরামিতি
| মডেল প্যারামিটার | সাধারণ বোরের ব্যাস d1, d2 | ΦD | এল | চ | এম | শক্ত করা স্ক্রু টর্ক (NM) |
| GNC-16x16 | 3,4,5,6,6.35,7,8 | 16 | 16 | 3.75 | M2.5 | 1 |
| GNC-16x24 | 3,4,5,6,6.35,7,8 | 16 | 24 | 3.75 | M2.5 | 1 |
| GNC-20x20 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 20 | 3.75 | M2.5 | 1 |
| GNC-20x30 | 4,5,6,6.35,7,8,9,9.525,10 | 20 | 30 | 3.75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 25 | 6 | M3 | 1.5 |
| GNC-25x36 | 5,6,6.35,7,8,9,9.525,10,12 | 25 | 36 | 6 | M3 | 1.5 |
| GNC-28.5x38 | 6,6.35,7,8,9,9.525,10,12,12.7,14 | 28.5 | 38 | 7.8 | M4 | 2.5 |
| GNC-32x32 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 32 | 7 | M4 | 2.5 |
| GNC-32x41 | 6,6.35,7,8,9,9.525,10,12,12.7,14,15,16 | 32 | 41 | 7.75 | M4 | 2.5 |
| GNC-40x44 | 8,9,9.525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 44 | 10.5 | M5 | 7 |
| GNC-40x52 | 8,9,9.525,10,11,12,12.7,14,15,15,17,18,19,20 | 40 | 52 | 10.5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7,14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16.5 | M6 | 12 |
| মডেল প্যারামিটার | রেট ঘূর্ণন সঁচারক বল (NM)* |
অনুমোদনযোগ্য উদ্ভটতা (মিমি)* |
অনুমোদনযোগ্য প্রতিচ্ছবি কোণ (°)* |
অনুমোদিত অক্ষীয় বিচ্যুতি (মিমি)* |
সর্বোচ্চ গতি আরপিএম |
নিষ্ক্রিয়তা মুহূর্ত (কেজিএম2) |
খাদ হাতা উপাদান | পৃষ্ঠ চিকিত্সা | ওজন (ছ) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | উচ্চ শক্তি অ্যালুমিনিয়াম খাদ | অ্যানোডাইজিং চিকিত্সা | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
